5.1 Lecture de la valeur du bouton

Dans ce projet interactif, nous allons explorer le domaine des contrôles de boutons et de la manipulation des LED.

Le concept est simple mais efficace. Nous allons lire l’état d’un bouton. Lorsque le bouton est enfoncé, il enregistre un niveau de tension élevé, ou « état haut ». Cette action déclenchera ensuite l’allumage d’une LED.

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit de démarrage ESP32	320+	ESP32 Starter Kit

Vous pouvez également les acheter séparément à partir des liens ci-dessous.

INTRODUCTION AUX COMPOSANTS	LIEN D’ACHAT
ESP32 carte	Acheter
Extension de caméra ESP32	ACHETER
Plaque d’essai	Acheter
Fils de connexion	Acheter
Résistance	Acheter
LED	Acheter
Bouton	Acheter

Broches disponibles

• Broches disponibles

  Voici une liste des broches disponibles sur la carte ESP32 pour ce projet.

  Pour entrée	IO14, IO25, I35, I34, I39, I36, IO18, IO19, IO21, IO22, IO23
  Pour sortie	IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

• Broches à usage conditionnel (entrée)

  Les broches suivantes ont des résistances pull-up ou pull-down intégrées, donc des résistances externes ne sont pas nécessaires lorsque vous les utilisez comme broches d’entrée :

  Broches à usage conditionnel	Description
  IO13, IO15, IO2, IO4	Tirer vers le haut avec une résistance de 47K par défaut au niveau haut.
  IO27, IO26, IO33	Tirer vers le haut avec une résistance de 4.7K par défaut au niveau haut.
  IO32	Tirer vers le bas avec une résistance de 1K par défaut au niveau bas.

• Broches de démarrage (entrée)

  Les broches de démarrage sont un ensemble spécial de broches utilisées pour déterminer des modes de démarrage spécifiques lors du démarrage de l’appareil (c’est-à-dire, reset à la mise sous tension).

  Broches de démarrage

  IO5, IO0, IO2, IO12, IO15

  En général, il est non recommandé de les utiliser comme broches d’entrée. Si vous souhaitez utiliser ces broches, considérez l’impact potentiel sur le processus de démarrage. Pour plus de détails, veuillez vous référer à la section Broches de Strapping.

Schéma

Pour assurer un bon fonctionnement, connectez un côté de la broche du bouton à 3,3V et l’autre côté à IO14. Lorsque le bouton est enfoncé, IO14 sera mis à l’état haut, ce qui fera s’allumer la LED. Lorsque le bouton est relâché, IO14 reviendra à son état de repos, qui peut être soit haut soit bas. Pour garantir un niveau bas stable lorsque le bouton n’est pas enfoncé, IO14 doit être connecté à la masse (GND) via une résistance de tirage vers le bas de 10K.

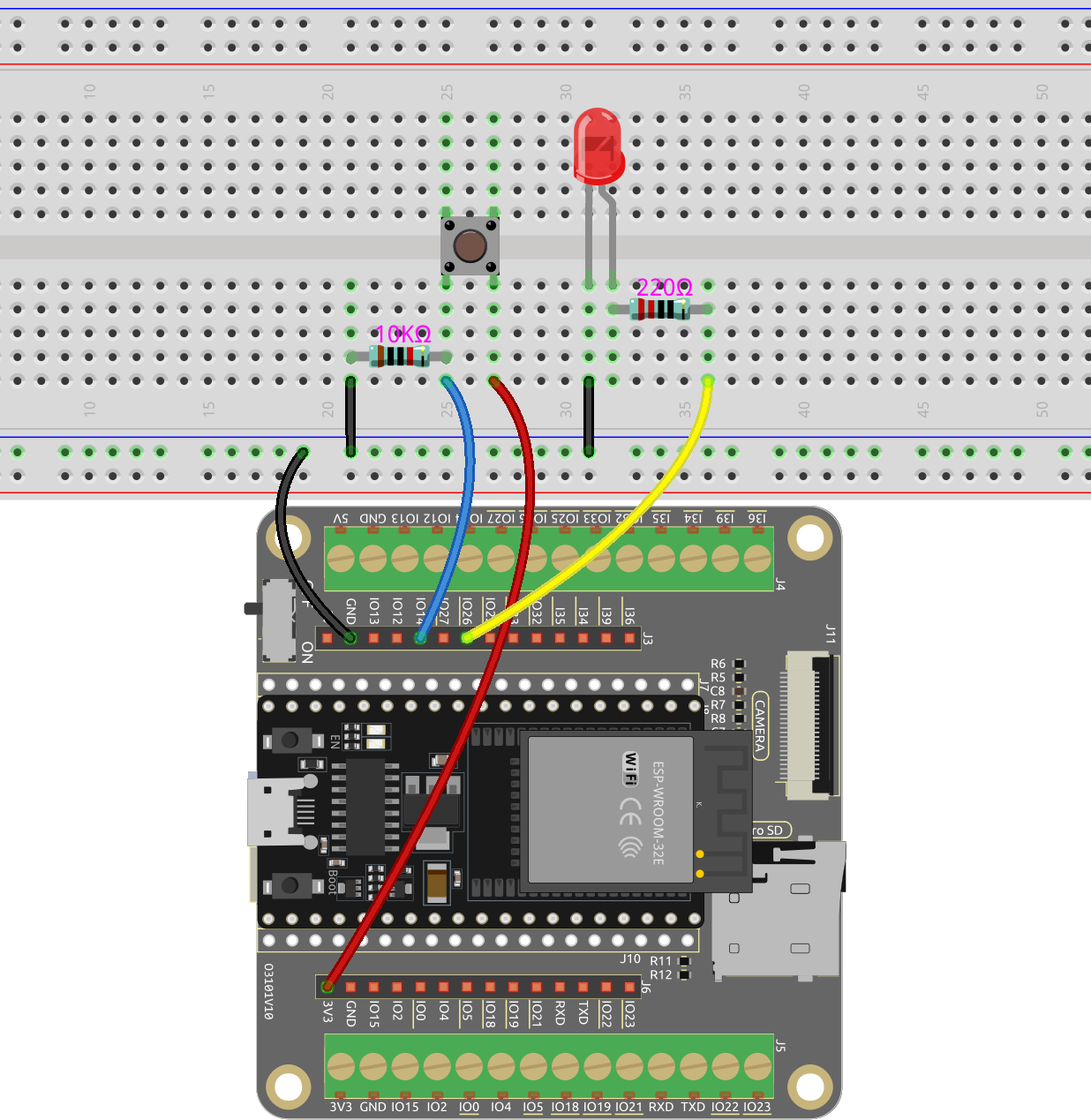

Câblage

Note

Un bouton à quatre broches est conçu en forme de H. Lorsque le bouton n’est pas enfoncé, les broches gauche et droite sont déconnectées, et le courant ne peut pas circuler entre elles. Cependant, lorsque le bouton est enfoncé, les broches gauche et droite sont connectées, créant un chemin pour que le courant puisse circuler.

Code

Note

• Vous pouvez ouvrir le fichier 5.1_button.ino sous le chemin esp32-starter-kit-main\c\codes\5.1_button.

• Après avoir sélectionné la carte (ESP32 Dev Module) et le port approprié, cliquez sur le bouton Upload.

• Toujours afficher « Unknown COMxx » ?

N’oubliez pas de définir le débit de communication série à 115200.

Une fois le code téléchargé avec succès, la LED s’allume lorsque vous appuyez sur le bouton et s’éteint lorsque vous le relâchez.

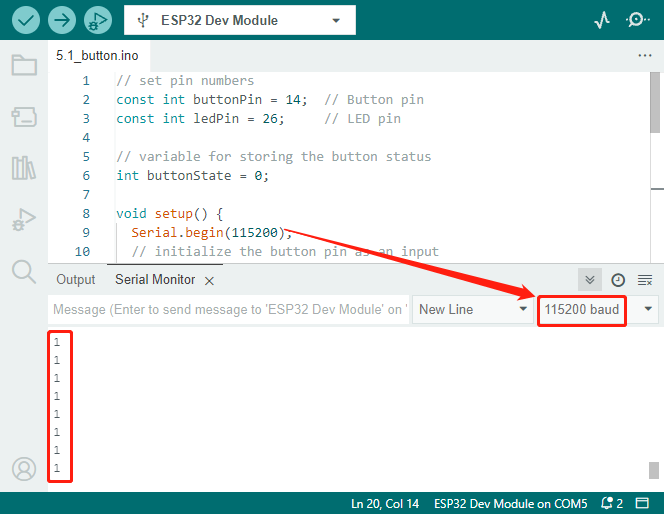

En même temps, vous pouvez ouvrir le Moniteur Série dans le coin supérieur droit pour observer la valeur du bouton. Lorsque le bouton est enfoncé, « 1 » sera imprimé, sinon « 0 » sera imprimé.

Comment ça marche

Les projets précédents impliquaient tous la sortie de signaux, soit sous forme de signaux numériques ou PWM.

Ce projet consiste à recevoir des signaux d’entrée d’un composant externe vers la carte ESP32. Vous pouvez visualiser le signal d’entrée via le Moniteur Série dans l’IDE Arduino.

1. Dans la fonction setup(), la broche du bouton est initialisée en tant qu”input et la broche de la LED est initialisée en tant qu”output. La communication série est également lancée avec un débit de 115200.

   void setup() {
       Serial.begin(115200);
       // initialise la broche du bouton comme entrée
       pinMode(buttonPin, INPUT);
       // initialise la broche de la LED comme sortie
       pinMode(ledPin, OUTPUT);
   }


   • Serial.begin(speed) : Définit le débit en bits par seconde (baud) pour la transmission de données série.

     • speed : en bits par seconde (baud). Types de données autorisés : long.

2. Dans la fonction loop(), l’état du bouton est lu et stocké dans la variable buttonState. La valeur de buttonState est imprimée sur le Moniteur Série à l’aide de Serial.println().

   void loop() {
       // lire l'état de la valeur du bouton
       buttonState = digitalRead(buttonPin);
       Serial.println(buttonState);
       delay(100);
       // si le bouton est enfoncé, l'état du bouton est HAUT
       if (buttonState == HIGH) {
           // allumer la LED
           digitalWrite(ledPin, HIGH);

       } else {
           // éteindre la LED
           digitalWrite(ledPin, LOW);
       }
   }


   Si le bouton est enfoncé et que l”buttonState est HAUT, la LED est allumée en mettant la broche ledPin à HAUT. Sinon, la LED est éteinte.

   • int digitalRead(uint8_t pin); : Pour lire l’état d’une broche donnée configurée comme INPUT, on utilise la fonction digitalRead. Cette fonction renverra l’état logique de la broche sélectionnée comme HIGH ou LOW.

     • pin : sélectionne le GPIO.

   • Serial.println() : Imprime des données sur le port série sous forme de texte ASCII lisible par l’homme, suivi d’un caractère de retour chariot (ASCII 13, ou “r”) et d’un caractère de nouvelle ligne (ASCII 10, ou “n”).
