5.8 Tourner le bouton

Un potentiomètre est un dispositif à trois bornes couramment utilisé pour ajuster la résistance dans un circuit. Il dispose d’un bouton ou d’un levier coulissant qui permet de varier la valeur de résistance du potentiomètre. Dans ce projet, nous l’utiliserons pour contrôler la luminosité d’une LED, de manière similaire à une lampe de bureau dans notre vie quotidienne. En ajustant la position du potentiomètre, nous pouvons changer la résistance dans le circuit, régulant ainsi le courant traversant la LED et ajustant sa luminosité en conséquence. Cela nous permet de créer une expérience d’éclairage personnalisable et réglable, similaire à celle d’une lampe de bureau.

Composants requis

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit de démarrage ESP32	320+	ESP32 Starter Kit

Vous pouvez également les acheter séparément à partir des liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
ESP32 carte	Acheter
Extension de caméra ESP32	ACHETER
Plaque d’essai	Acheter
Fils de connexion	Acheter
Résistance	Acheter
LED	Acheter
Potentiomètre	Acheter

Pins disponibles

• Pins disponibles

  Voici une liste des pins disponibles sur la carte ESP32 pour ce projet.

  Pins disponibles

  IO14, IO25, I35, I34, I39, I36

• Pins de strapping

  Les pins suivantes sont des pins de strapping, qui affectent le processus de démarrage de l’ESP32 lors de la mise sous tension ou du réinitialisation. Cependant, une fois l’ESP32 démarré avec succès, elles peuvent être utilisées comme des pins normales.

  Pins de strapping

  IO0, IO12

Schéma

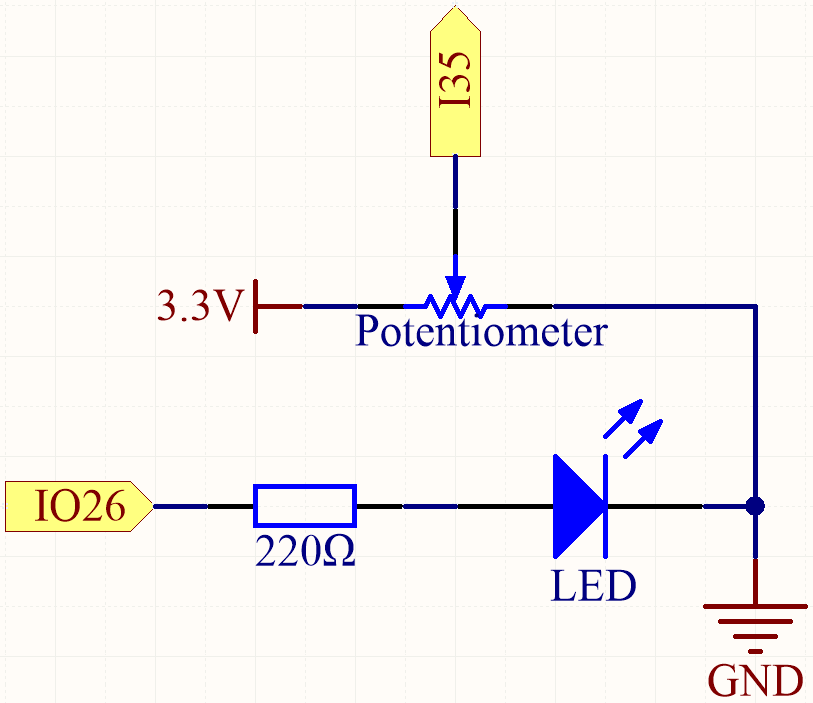

Lorsque vous tournez le potentiomètre, la valeur de I35 changera. En programmant, vous pouvez utiliser la valeur de I35 pour contrôler la luminosité de la LED. Ainsi, lorsque vous tournez le potentiomètre, la luminosité de la LED changera en conséquence.

Câblage

Code

Note

• Vous pouvez ouvrir le fichier 5.8_pot.ino sous le chemin esp32-starter-kit-main\c\codes\5.8_pot.

• Après avoir sélectionné la carte (ESP32 Dev Module) et le port approprié, cliquez sur le bouton Téléverser.

• Toujours afficher « Unknown COMxx » ?

Après avoir téléversé le code avec succès, tournez le potentiomètre et vous verrez la luminosité de la LED changer en conséquence. En même temps, vous pouvez voir les valeurs analogiques et de tension du potentiomètre dans le moniteur série.

Comment ça marche ?

1. Définir les constantes pour les connexions des pins et les paramètres PWM.

   const int potPin = 35; // Potentiomètre connecté à
   const int ledPin = 26; // LED connectée à

   // Paramètres PWM
   const int freq = 5000; // Fréquence PWM
   const int resolution = 12; // Résolution PWM (bits)


   Ici, la résolution PWM est définie sur 12 bits et la plage est de 0-4095.

2. Configurer le système dans la fonction setup().

   void setup() {
       Serial.begin(115200);

       // Configurer PWM
       ledcAttach(ledPin, freq, resolution);
   }


   • Dans la fonction setup(), la communication série est démarrée à un débit de 115200 bauds.

   • La fonction ledcAttach() est appelée pour configurer la pin LED spécifiée avec la fréquence et la résolution spécifiées.

3. Boucle principale (exécutée en continu) dans la fonction loop().

   void loop() {

       int potValue = analogRead(potPin); // lire la valeur du potentiomètre
       uint32_t voltage_mV = analogReadMilliVolts(potPin); // Lire la tension en millivolts

       ledcWrite(ledPin, potValue);

       Serial.print("Potentiometer Value: ");
       Serial.print(potValue);
       Serial.print(", Voltage: ");
       Serial.print(voltage_mV / 1000.0); // Convert millivolts to volts
       Serial.println(" V");

       delay(100);
   }


   • uint32_t analogReadMilliVolts(uint8_t pin);: Cette fonction est utilisée pour obtenir la valeur ADC pour une pin/canal ADC donnée en millivolts.

     • pin GPIO pin pour lire la valeur analogique.

   La valeur du potentiomètre est directement utilisée comme cycle de travail PWM pour contrôler la luminosité de la LED via la fonction ledcWrite(), car la plage des valeurs est également de 0 à 4095.
