7.1 Bluetooth¶

Ce projet fournit un guide pour développer une application simple de communication série Bluetooth Low Energy (BLE) en utilisant le microcontrôleur ESP32. L’ESP32 est un microcontrôleur puissant qui intègre une connectivité Wi-Fi et Bluetooth, ce qui en fait un candidat idéal pour développer des applications sans fil. Le BLE est un protocole de communication sans fil à faible consommation conçu pour les communications à courte portée. Ce document couvrira les étapes de configuration de l’ESP32 pour agir en tant que serveur BLE et communiquer avec un client BLE via une connexion série.

À propos de la fonction Bluetooth

L’ESP32 carte est un module qui intègre la connectivité Wi-Fi et Bluetooth dans une seule puce. Il prend en charge les protocoles Bluetooth Low Energy (BLE) et Bluetooth classique.

Le module peut être utilisé comme client ou serveur Bluetooth. En tant que client Bluetooth, le module peut se connecter à d’autres appareils Bluetooth et échanger des données avec eux. En tant que serveur Bluetooth, le module peut fournir des services à d’autres appareils Bluetooth.

L’ESP32 carte prend en charge divers profils Bluetooth, y compris le profil d’accès générique (GAP), le profil d’attribut générique (GATT), et le profil de port série (SPP). Le profil SPP permet au module d’émuler un port série via Bluetooth, permettant une communication série avec d’autres appareils Bluetooth.

Pour utiliser la fonction Bluetooth de l’ESP32 carte, vous devez le programmer en utilisant un kit de développement logiciel approprié (SDK) ou en utilisant l’IDE Arduino avec la bibliothèque ESP32 BLE. La bibliothèque ESP32 BLE fournit une interface de haut niveau pour travailler avec le BLE. Elle comprend des exemples qui démontrent comment utiliser le module en tant que client et serveur BLE.

Dans l’ensemble, la fonction Bluetooth de l’ESP32 carte offre un moyen pratique et à faible consommation pour permettre la communication sans fil dans vos projets.

Étapes de fonctionnement

Voici les instructions étape par étape pour configurer la communication Bluetooth entre votre ESP32 et un appareil mobile utilisant l’application LightBlue :

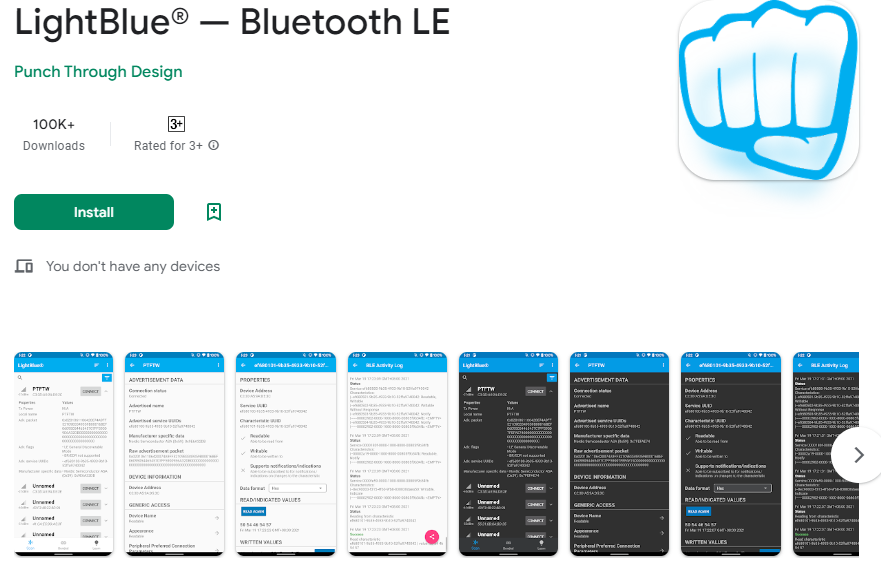

Téléchargez l’application LightBlue depuis l”App Store (pour iOS) ou Google Play (pour Android).
Ouvrez le fichier 7.1_bluetooth.ino situé dans le répertoire esp32-starter-kit-main\c\codes\7.1_bluetooth, ou copiez le code dans l’IDE Arduino.

Pour éviter les conflits d’UUID, il est recommandé de générer trois nouveaux UUID aléatoires en utilisant le Online UUID Generator, et de les remplir dans les lignes de code suivantes.

#define SERVICE_UUID           "your_service_uuid_here"
#define CHARACTERISTIC_UUID_RX "your_rx_characteristic_uuid_here"
#define CHARACTERISTIC_UUID_TX "your_tx_characteristic_uuid_here"

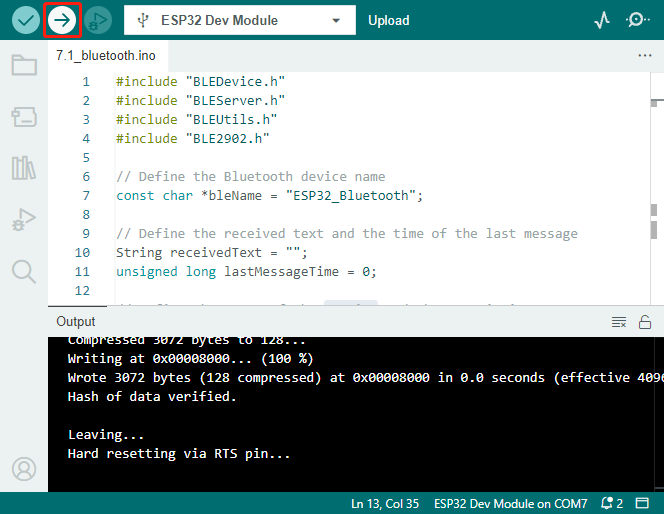

Sélectionnez la carte et le port corrects, puis cliquez sur le bouton Upload.

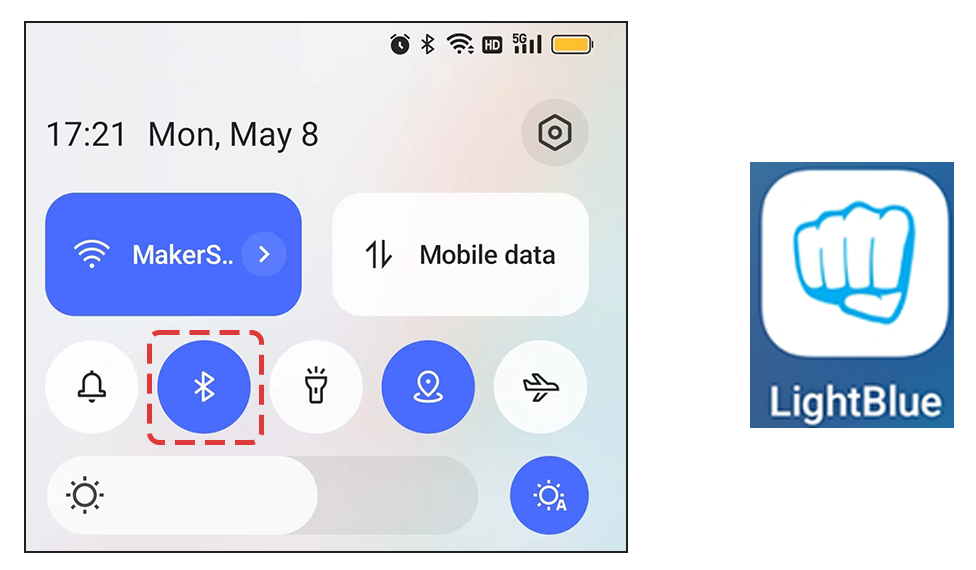

Après avoir téléchargé le code avec succès, activez le Bluetooth sur votre appareil mobile et ouvrez l’application LightBlue.
Sur la page Scan, trouvez ESP32-Bluetooth et cliquez sur CONNECT. Si vous ne le voyez pas, essayez de rafraîchir la page plusieurs fois. Lorsque « Connected to device! » apparaît, la connexion Bluetooth est réussie. Faites défiler vers le bas pour voir les trois UUID définis dans le code.

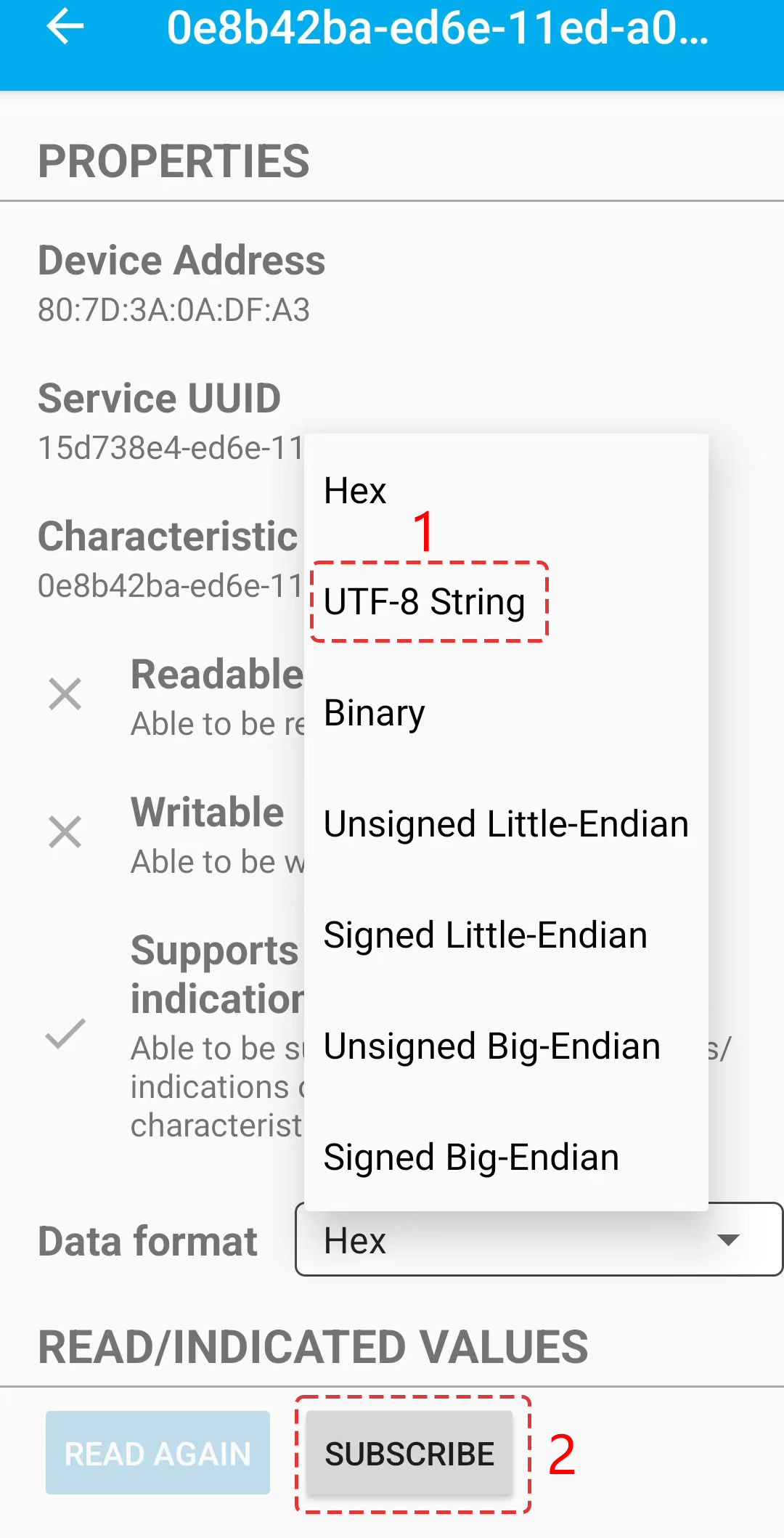

Cliquez sur l’UUID Receive. Sélectionnez le format de données approprié dans la boîte à droite de Data Format, comme « HEX » pour hexadécimal, « UTF-8 String » pour caractère, ou « Binary » pour binaire, etc. Puis cliquez sur SUBSCRIBE.

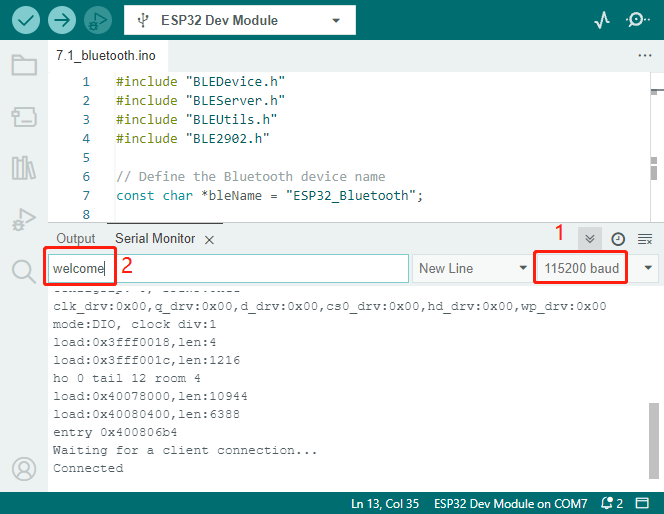

Retournez à l’IDE Arduino, ouvrez le Moniteur Série, réglez le débit en bauds à 115200, puis tapez « welcome » et appuyez sur Entrée.

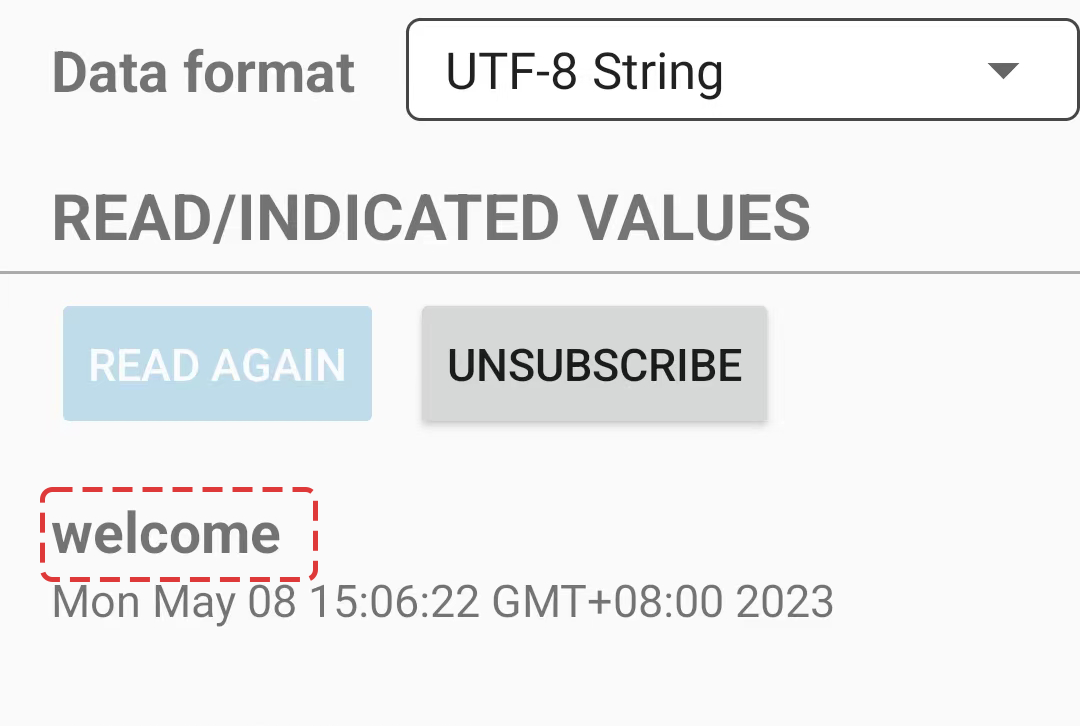

Vous devriez maintenant voir le message « welcome » dans l’application LightBlue.
Pour envoyer des informations de l’appareil mobile au Moniteur Série, cliquez sur l’UUID Send, réglez le format des données sur « UTF-8 String », et écrivez un message.

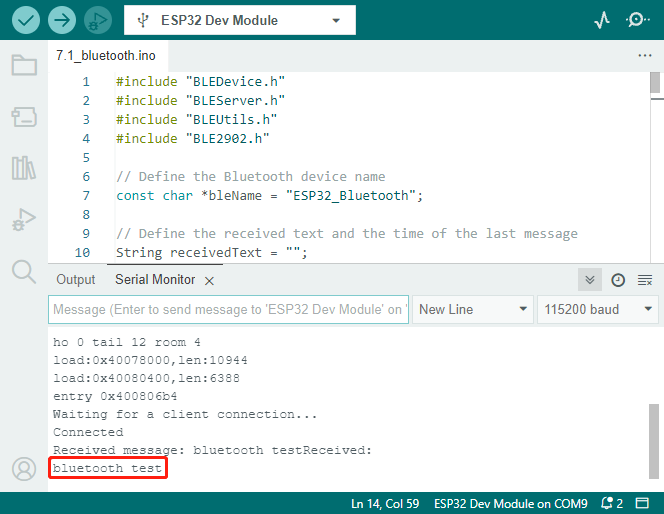

Vous devriez voir le message dans le Moniteur Série.

Comment ça marche ?

Ce code Arduino est écrit pour le microcontrôleur ESP32 et le configure pour communiquer avec un appareil Bluetooth Low Energy (BLE).

Voici un résumé du code :

Inclure les bibliothèques nécessaires : Le code commence par inclure les bibliothèques nécessaires pour travailler avec le Bluetooth Low Energy (BLE) sur l’ESP32.
#include "BLEDevice.h" #include "BLEServer.h" #include "BLEUtils.h" #include "BLE2902.h"

Variables globales : Le code définit un ensemble de variables globales, y compris le nom du périphérique Bluetooth (bleName), des variables pour suivre le texte reçu et l’heure du dernier message, les UUID pour le service et les caractéristiques, et un objet BLECharacteristic (pCharacteristic).

// Définir le nom du périphérique Bluetooth
const char *bleName = "ESP32_Bluetooth";

// Définir le texte reçu et l'heure du dernier message
String receivedText = "";
unsigned long lastMessageTime = 0;

// Définir les UUID du service et des caractéristiques
#define SERVICE_UUID           "your_service_uuid_here"
#define CHARACTERISTIC_UUID_RX "your_rx_characteristic_uuid_here"
#define CHARACTERISTIC_UUID_TX "your_tx_characteristic_uuid_here"

// Définir la caractéristique Bluetooth
BLECharacteristic *pCharacteristic;

Configuration : Dans la fonction setup(), le port série est initialisé avec un débit en bauds de 115200 et la fonction setupBLE() est appelée pour configurer le Bluetooth BLE.
void setup() { Serial.begin(115200); // Initialiser le port série setupBLE(); // Initialiser le Bluetooth BLE }

Boucle principale : Dans la fonction loop(), si une chaîne a été reçue via BLE (c’est-à-dire que receivedText n’est pas vide) et qu’au moins 1 seconde s’est écoulée depuis le dernier message, le code imprime la chaîne reçue sur le moniteur série, définit la valeur de la caractéristique sur la chaîne reçue, envoie une notification, puis efface la chaîne reçue. Si des données sont disponibles sur le port série, il lit la chaîne jusqu’à ce qu’un caractère de nouvelle ligne soit rencontré, définit la valeur de la caractéristique sur cette chaîne et envoie une notification.

void loop() {
    // Lorsque le texte reçu n'est pas vide et que le temps écoulé depuis le dernier message est supérieur à 1 seconde
    // Envoyer une notification et imprimer le texte reçu
    if (receivedText.length() > 0 && millis() - lastMessageTime > 1000) {
        Serial.print("Received message: ");
        Serial.println(receivedText);
        pCharacteristic->setValue(receivedText.c_str());
        pCharacteristic->notify();
        receivedText = "";
    }

    // Lire les données du port série et les envoyer à la caractéristique BLE
    if (Serial.available() > 0) {
        String str = Serial.readStringUntil('\n');
        const char *newValue = str.c_str();
        pCharacteristic->setValue(newValue);
        pCharacteristic->notify();
    }
}

Callbacks : Deux classes de rappel (MyServerCallbacks et MyCharacteristicCallbacks) sont définies pour gérer les événements liés à la communication Bluetooth. MyServerCallbacks est utilisée pour gérer les événements liés à l’état de connexion (connecté ou déconnecté) du serveur BLE. MyCharacteristicCallbacks est utilisée pour gérer les événements d’écriture sur la caractéristique BLE, c’est-à-dire lorsque qu’un appareil connecté envoie une chaîne à l’ESP32 via BLE, elle est capturée et stockée dans receivedText, et l’heure actuelle est enregistrée dans lastMessageTime.

// Définir les callbacks du serveur BLE
class MyServerCallbacks : public BLEServerCallbacks {
    // Imprimer le message de connexion lorsqu'un client est connecté
    void onConnect(BLEServer *pServer) {
        Serial.println("Connected");
    }
    // Imprimer le message de déconnexion lorsqu'un client est déconnecté
    void onDisconnect(BLEServer *pServer) {
        Serial.println("Disconnected");
    }
};

// Définir les callbacks de la caractéristique BLE
class MyCharacteristicCallbacks : public BLECharacteristicCallbacks {
    void onWrite(BLECharacteristic *pCharacteristic) {
        // Lors de la réception de données, obtenir les données et les enregistrer dans receivedText, et enregistrer l'heure
        std::string value = std::string(pCharacteristic->getValue().c_str());
        receivedText = String(value.c_str());
        lastMessageTime = millis();
        Serial.print("Received: ");
        Serial.println(receivedText);
    }
};

Configuration du BLE : Dans la fonction setupBLE(), le périphérique et le serveur BLE sont initialisés, les callbacks du serveur sont définis, le service BLE est créé en utilisant l’UUID défini, les caractéristiques pour l’envoi de notifications et la réception de données sont créées et ajoutées au service, et les callbacks des caractéristiques sont définis. Enfin, le service est démarré et le serveur commence à faire de la publicité.

// Initialiser le Bluetooth BLE
void setupBLE() {
    BLEDevice::init(bleName);                        // Initialiser le périphérique BLE
    BLEServer *pServer = BLEDevice::createServer();  // Créer le serveur BLE
    // Imprimer le message d'erreur si la création du serveur BLE échoue
    if (pServer == nullptr) {
        Serial.println("Error creating BLE server");
        return;
    }
    pServer->setCallbacks(new MyServerCallbacks());  // Définir les callbacks du serveur BLE

    // Créer le service BLE
    BLEService *pService = pServer->createService(SERVICE_UUID);
    // Imprimer le message d'erreur si la création du service BLE échoue
    if (pService == nullptr) {
        Serial.println("Error creating BLE service");
        return;
    }
    // Créer la caractéristique BLE pour l'envoi de notifications
    pCharacteristic = pService->createCharacteristic(CHARACTERISTIC_UUID_TX, BLECharacteristic::PROPERTY_NOTIFY);
    pCharacteristic->addDescriptor(new BLE2902());  // Ajouter le descripteur
    // Créer la caractéristique BLE pour la réception de données
    BLECharacteristic *pCharacteristicRX = pService->createCharacteristic(CHARACTERISTIC_UUID_RX, BLECharacteristic::PROPERTY_WRITE);
    pCharacteristicRX->setCallbacks(new MyCharacteristicCallbacks());  // Définir les callbacks de la caractéristique BLE
    pService->start();                                                 // Démarrer le service BLE
    pServer->getAdvertising()->start();                                // Commencer à faire de la publicité
    Serial.println("Waiting for a client connection...");              // Attendre une connexion client
}

Notez que ce code permet une communication bidirectionnelle - il peut envoyer et recevoir des données via BLE. Cependant, pour interagir avec des matériels spécifiques, comme allumer/éteindre une LED, un code supplémentaire doit être ajouté pour traiter les chaînes reçues et agir en conséquence.
