7.2 Contrôle Bluetooth de LED RGB¶

Ce projet est une extension d’un projet précédent (7.1 Bluetooth), ajoutant des configurations de LED RGB et des commandes personnalisées telles que « led_off », « red », « green », etc. Ces commandes permettent de contrôler la LED RGB en envoyant des commandes depuis un appareil mobile utilisant LightBlue.

Composants nécessaires

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit de démarrage ESP32	320+	ESP32 Starter Kit

Vous pouvez également les acheter séparément aux liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
ESP32 carte	Acheter
Extension de caméra ESP32	ACHETER
Plaque d’essai	Acheter
Fils de connexion	Acheter
Résistance	Acheter
LED RVB	Acheter

Étapes de fonctionnement

Construisez le circuit.

La LED RGB a 4 broches : la broche longue est la cathode commune, qui est généralement connectée à la masse ; la broche gauche à côté de la broche la plus longue est le rouge ; et les deux broches à droite sont le vert et le bleu.
Ouvrez le fichier 7.2_bluetooth_rgb_led.ino situé dans le répertoire esp32-starter-kit-main\c\codes\7.2_bluetooth_rgb_led, ou copiez le code dans l’IDE Arduino.
Pour éviter les conflits de UUID, il est recommandé de générer aléatoirement trois nouveaux UUID en utilisant le Online UUID Generator fourni par le Bluetooth SIG, et de les remplir dans les lignes de code suivantes.
Note

Si vous avez déjà généré trois nouveaux UUID dans le projet 7.1 Bluetooth, alors vous pouvez continuer à les utiliser.
#define SERVICE_UUID "your_service_uuid_here" #define CHARACTERISTIC_UUID_RX "your_rx_characteristic_uuid_here" #define CHARACTERISTIC_UUID_TX "your_tx_characteristic_uuid_here"
Sélectionnez la carte et le port corrects, puis cliquez sur le bouton Upload.
Après avoir téléchargé le code avec succès, activez le Bluetooth sur votre appareil mobile et ouvrez l’application LightBlue.
Sur la page Scan, trouvez ESP32-Bluetooth et cliquez sur CONNECT. Si vous ne le voyez pas, essayez de rafraîchir la page plusieurs fois. Lorsque « Connected to device! » apparaît, la connexion Bluetooth est réussie. Faites défiler vers le bas pour voir les trois UUID définis dans le code.

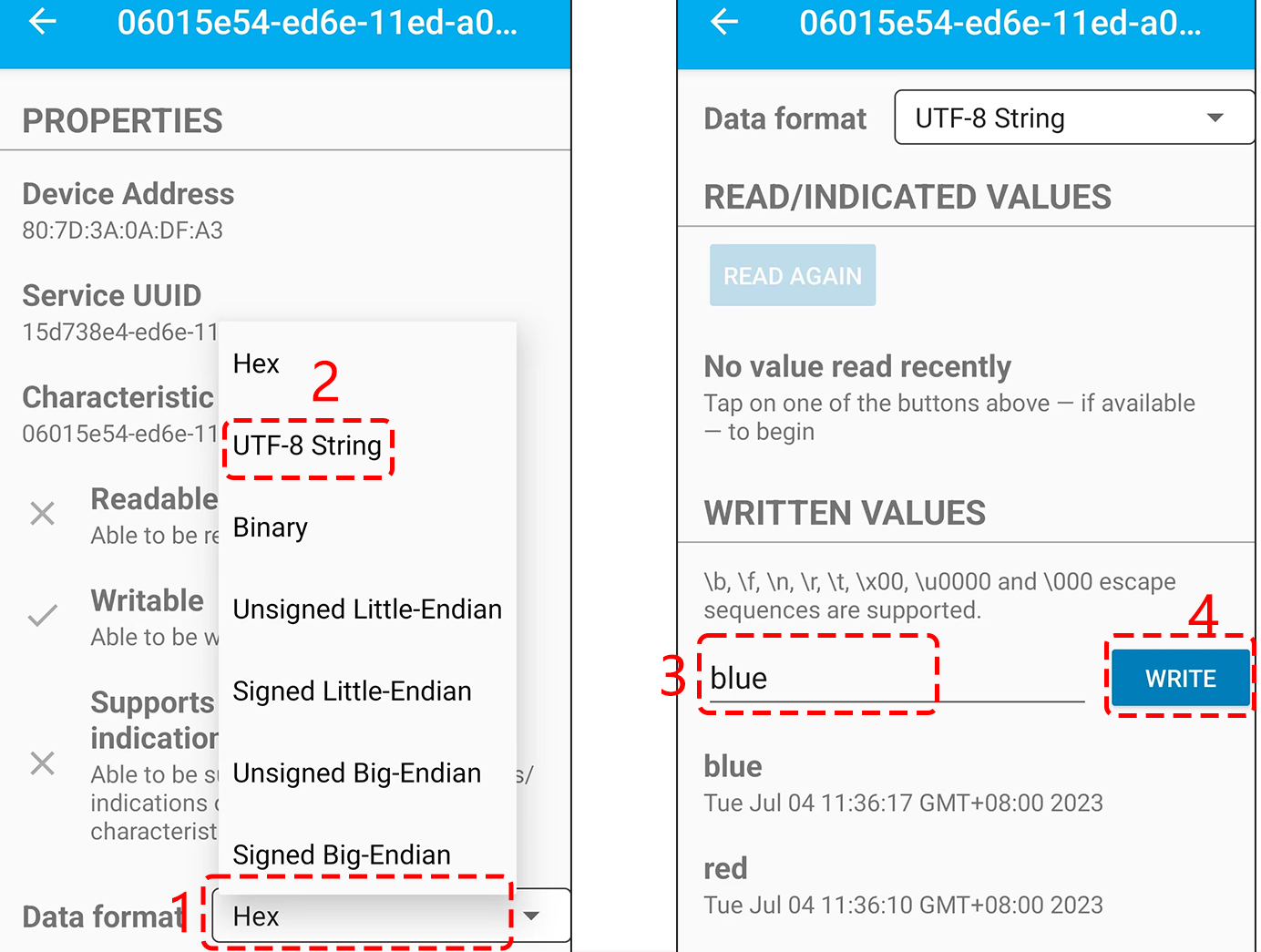

Appuyez sur l’UUID d’envoi, puis définissez le format des données sur « UTF-8 String ». Vous pouvez maintenant écrire ces commandes : « led_off », « red », « green », « blue », « yellow » et « purple » pour voir si la LED RGB répond à ces instructions.

Comment ça marche ?

Ce code est une extension d’un projet précédent (7.1 Bluetooth), ajoutant des configurations de LED RGB et des commandes personnalisées telles que « led_off », « red », « green », etc. Ces commandes permettent de contrôler la LED RGB en envoyant des commandes depuis un appareil mobile utilisant LightBlue.

Analysons le code étape par étape :

Ajoutez de nouvelles variables globales pour les broches LED RGB, les canaux PWM, la fréquence et la résolution.

...

// Définir les broches de la LED RGB
const int redPin = 27;
const int greenPin = 26;
const int bluePin = 25;

...

Dans la fonction setup(), les canaux PWM sont initialisés avec la fréquence et la résolution prédéfinies. Les broches LED RGB sont ensuite attachées à leurs canaux PWM respectifs.

void setup() {
    ...

    ledcAttach(redPin, freq, resolution);
    ledcAttach(greenPin, freq, resolution);
    ledcAttach(bluePin, freq, resolution);
}

Modifiez la méthode onWrite dans la classe MyCharacteristicCallbacks. Cette fonction écoute les données provenant de la connexion Bluetooth. En fonction de la chaîne reçue (comme "led_off", "red", "green", etc.), elle contrôle la LED RGB.

// Définir les callbacks de la caractéristique BLE
class MyCharacteristicCallbacks : public BLECharacteristicCallbacks {
    void onWrite(BLECharacteristic *pCharacteristic) {
        std::string value = std::string(pCharacteristic->getValue().c_str());
        if (value == "led_off") {
            setColor(0, 0, 0); // éteindre la LED RGB
            Serial.println("RGB LED turned off");
        } else if (value == "red") {
            setColor(255, 0, 0); // Rouge
            Serial.println("red");
        }
        else if (value == "green") {
            setColor(0, 255, 0); // Vert
            Serial.println("green");
        }
        else if (value == "blue") {
            setColor(0, 0, 255); // Bleu
            Serial.println("blue");
        }
        else if (value == "yellow") {
            setColor(255, 150, 0); // Jaune
            Serial.println("yellow");
        }
        else if (value == "purple") {
            setColor(80, 0, 80); // Violet
            Serial.println("purple");
        }
    }
};

Enfin, une fonction est ajoutée pour définir la couleur de la LED RGB.

void setColor(int red, int green, int blue) {
    // Pour les LEDs RGB à anode commune, utilisez 255 moins la valeur de la couleur
    ledcWrite(redPin, red);
    ledcWrite(greenPin, green);
    ledcWrite(bluePin, blue);
}

En résumé, ce script permet un modèle d’interaction de contrôle à distance, où l’ESP32 fonctionne comme un serveur Bluetooth Low Energy (BLE).

Le client BLE connecté (comme un smartphone) peut envoyer des commandes sous forme de chaînes pour changer la couleur d’une LED RGB. L’ESP32 renvoie également la chaîne reçue au client, permettant à ce dernier de savoir quelle opération a été effectuée.
