5.7 Sentir la lumière

La photoresistance est un dispositif couramment utilisé pour les entrées analogiques, similaire à un potentiomètre. Sa valeur de résistance change en fonction de l’intensité de la lumière qu’elle reçoit. Lorsqu’elle est exposée à une lumière forte, la résistance de la photoresistance diminue, et à mesure que l’intensité lumineuse diminue, la résistance augmente.

En lisant la valeur de la photoresistance, nous pouvons recueillir des informations sur les conditions de lumière ambiante. Ces informations peuvent être utilisées pour des tâches telles que le contrôle de la luminosité d’une LED, l’ajustement de la sensibilité d’un capteur, ou la mise en œuvre d’actions dépendantes de la lumière dans un projet.

Composants nécessaires

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ÉLÉMENTS DANS CE KIT

LIEN

Kit de démarrage ESP32

320+

ESP32 Starter Kit

Vous pouvez également les acheter séparément aux liens ci-dessous.

INTRODUCTION DES COMPOSANTS

LIEN D’ACHAT

ESP32 carte

Acheter

Extension de caméra ESP32

ACHETER

Plaque d’essai

Acheter

Fils de connexion

Acheter

Résistance

Acheter

Photoresistor

Acheter

Broches disponibles

  • Broches disponibles

    Voici une liste des broches disponibles sur la carte ESP32 pour ce projet.

    Broches disponibles

    IO14, IO25, I35, I34, I39, I36

  • Broches de configuration

    Les broches suivantes sont des broches de configuration, qui affectent le processus de démarrage de l’ESP32 lors de la mise sous tension ou du réinitialisation. Cependant, une fois l’ESP32 démarré avec succès, elles peuvent être utilisées comme des broches normales.

    Broches de configuration

    IO0, IO12

Schéma

../../_images/circuit_5.7_photoresistor.png

À mesure que l’intensité lumineuse augmente, la résistance de la photoresistance (LDR) diminue, entraînant une diminution de la valeur lue sur I35.

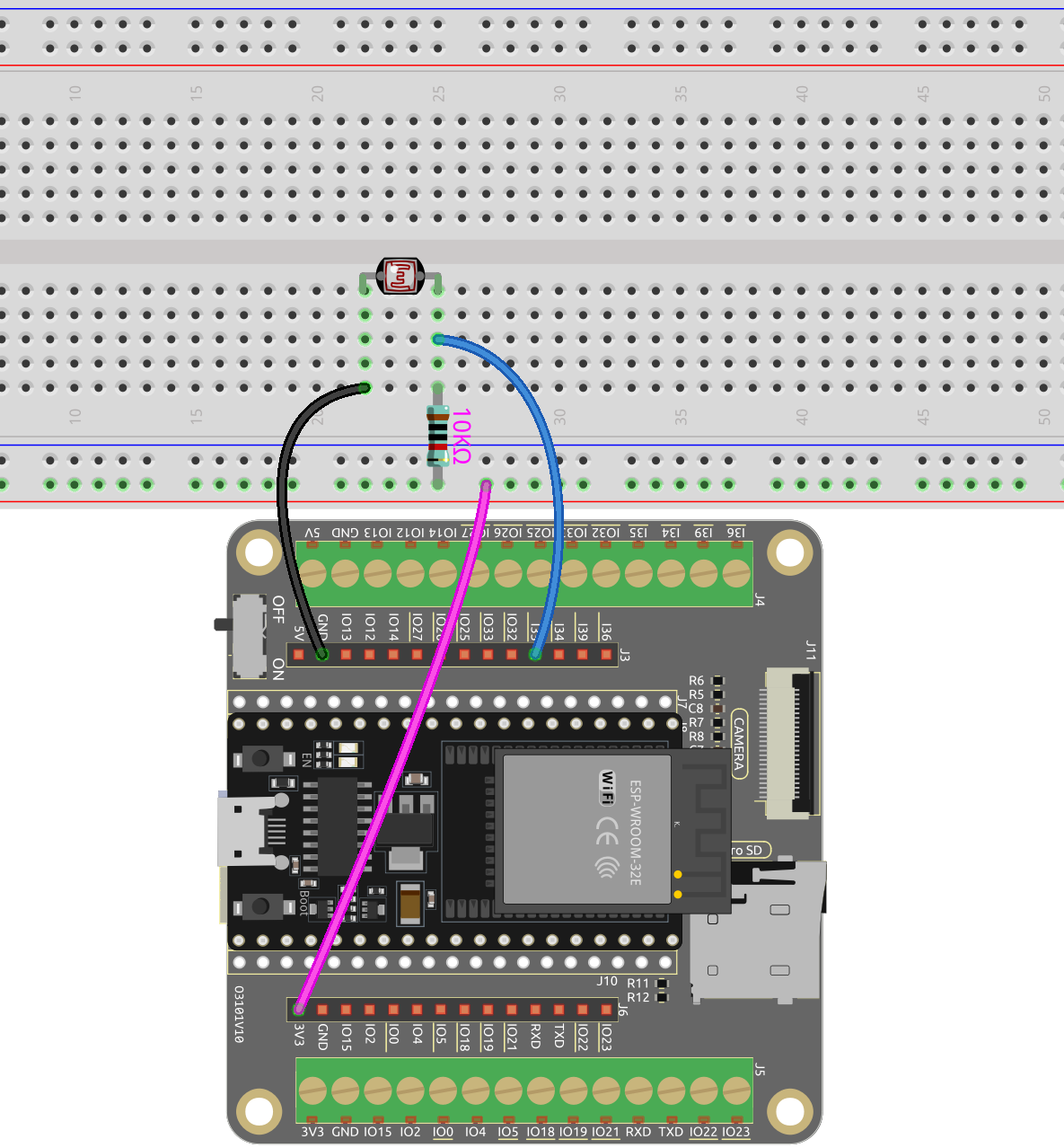

Câblage

../../_images/5.7_photoresistor_bb.png

Code

Note

  • Ouvrez le fichier 5.7_feel_the_light.ino sous le chemin esp32-starter-kit-main\c\codes\5.7_feel_the_light.

  • Après avoir sélectionné la carte (ESP32 Dev Module) et le port approprié, cliquez sur le bouton Upload.

  • Toujours afficher « Unknown COMxx » ?

Après avoir téléchargé le code avec succès, le Moniteur Série affiche les valeurs de la photoresistance de 0 à 4095. Plus la luminosité ambiante actuelle est forte, plus la valeur affichée sur le moniteur série est élevée.

Note

Pour l’ESP32, la résolution est comprise entre 9 et 12 bits et cela changera la résolution matérielle de l’ADC. Sinon, la valeur sera décalée.

Par défaut, la résolution est de 12 bits (allant de 0 à 4096) pour toutes les puces, sauf pour l’ESP32S3 où la valeur par défaut est de 13 bits (allant de 0 à 8192).

Vous pouvez ajouter analogReadResolution(10); à la fonction setup() pour définir une résolution différente, telle que 10.
