5.6 Deux types de transistors

Ce kit est équipé de deux types de transistors, S8550 et S8050, le premier est PNP et le second est NPN. Ils se ressemblent beaucoup et il faut vérifier attentivement leurs étiquettes. Lorsqu’un signal de niveau haut traverse un transistor NPN, il est activé. Mais un transistor PNP nécessite un signal de niveau bas pour fonctionner. Les deux types de transistors sont fréquemment utilisés pour des interrupteurs sans contact, comme dans cet exercice.

Utilisons une LED et un bouton pour comprendre comment utiliser un transistor !

Composants requis

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit de démarrage ESP32	320+	ESP32 Starter Kit

Vous pouvez également les acheter séparément à partir des liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
ESP32 carte	Acheter
Extension de caméra ESP32	ACHETER
Plaque d’essai	Acheter
Fils de connexion	Acheter
Résistance	Acheter
LED	Acheter
Bouton	Acheter
Transistor	Acheter

Pins disponibles

• Pins disponibles

  Voici une liste des broches disponibles sur la carte ESP32 pour ce projet.

  Pour l’entrée	IO14, IO25, I35, I34, I39, I36, IO18, IO19, IO21, IO22, IO23
  Pour la sortie	IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

• Pins à usage conditionnel (entrée)

  Les broches suivantes ont des résistances de tirage intégrées, donc des résistances externes ne sont pas nécessaires lorsqu’elles sont utilisées comme broches d’entrée :

  Pins à usage conditionnel	Description
  IO13, IO15, IO2, IO4	Tirée vers le haut avec une résistance de 47K par défaut à haute valeur.
  IO27, IO26, IO33	Tirée vers le haut avec une résistance de 4.7K par défaut à haute valeur.
  IO32	Tirée vers le bas avec une résistance de 1K par défaut à basse valeur.

• Pins de configuration (entrée)

  Les broches de configuration sont un ensemble spécial de broches utilisées pour déterminer des modes de démarrage spécifiques lors de la mise sous tension de l’appareil (c’est-à-dire le redémarrage).

  Pins de configuration

  IO5, IO0, IO2, IO12, IO15

  En général, il est non recommandé de les utiliser comme broches d’entrée. Si vous souhaitez utiliser ces broches, tenez compte de l’impact potentiel sur le processus de démarrage. Pour plus de détails, veuillez vous référer à la section Broches de Strapping.

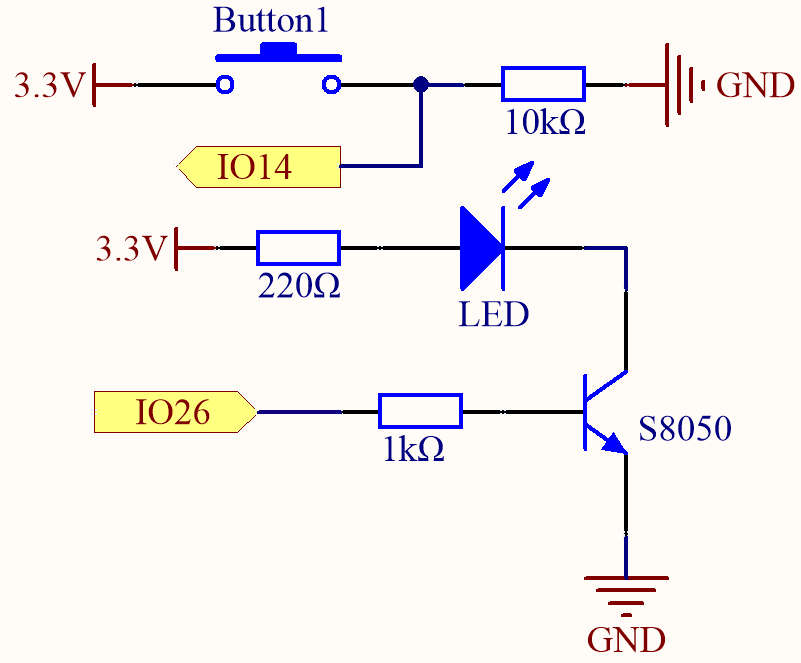

Connexion du transistor NPN (S8050)

Dans ce circuit, lorsque le bouton est enfoncé, IO14 est haut.

En programmant IO26 pour qu’il génère une sortie haute, après une résistance de limitation de courant de 1k (pour protéger le transistor), le S8050 (transistor NPN) est autorisé à conduire, permettant ainsi à la LED de s’allumer.

Connexion du transistor PNP (S8550)

Dans ce circuit, IO14 est bas par défaut et passe à haut lorsque le bouton est enfoncé.

En programmant IO26 pour qu’il génère une sortie basse, après une résistance de limitation de courant de 1k (pour protéger le transistor), le S8550 (transistor PNP) est autorisé à conduire, permettant ainsi à la LED de s’allumer.

La seule différence que vous remarquerez entre ce circuit et le précédent est que dans le circuit précédent, la cathode de la LED est connectée au collecteur du S8050 (transistor NPN), tandis que dans celui-ci, elle est connectée à l”émetteur du S8550 (transistor PNP).

Code

Note

• Vous pouvez ouvrir le fichier 5.6_transistor.ino sous le chemin esp32-starter-kit-main\c\codes\5.6_transistor.

• Après avoir sélectionné la carte (ESP32 Dev Module) et le port approprié, cliquez sur le bouton Téléverser.

• Toujours afficher « Unknown COMxx » ?

Les deux types de transistors peuvent être contrôlés en utilisant le même code. Lorsque nous appuyons sur le bouton, l’ESP32 enverra un signal de niveau haut au transistor ; lorsque nous le relâchons, il enverra un signal de niveau bas.

• Le circuit utilisant le S8050 (transistor NPN) s’allumera lorsque le bouton est enfoncé, indiquant qu’il est en état de conduction de niveau haut ;

• Le circuit utilisant le S8550 (transistor PNP) s’allumera lorsque le bouton est relâché, indiquant qu’il est en état de conduction de niveau bas.
