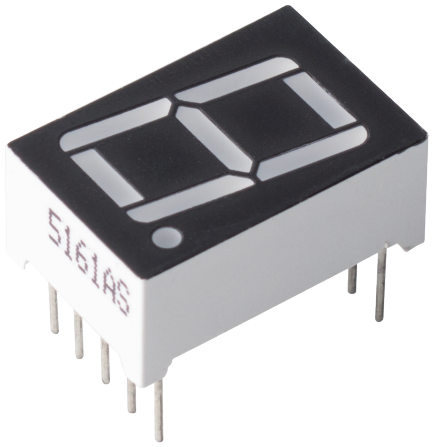

Afficheur 7 segments

../_images/7_segment.png

Un afficheur 7 segments est un composant en forme de 8 qui regroupe 7 LED. Chaque LED est appelée segment - lorsqu’elle est alimentée, un segment forme une partie d’un chiffre à afficher.

  • Chacune des LED de l’afficheur est associée à un segment positionnel dont l’une des broches de connexion est sortie du boîtier en plastique rectangulaire.

  • Ces broches de LED sont étiquetées de « a » à « g », représentant chaque LED individuelle.

  • Les autres broches de LED sont connectées ensemble pour former une broche commune.

  • En polarisant les broches appropriées des segments LED dans un ordre particulier, certains segments s’allument et d’autres restent éteints, affichant ainsi le caractère correspondant sur l’afficheur.

Caractéristiques

  • Taille : 19 x 12,7 x 13,8 mm (LxLxH, incluant les broches)

  • Écran : 0,56””

  • Couleur : rouge

  • Cathode commune

  • Tension directe : 1,8 V

  • 10 broches

  • Pas : standard 0,1 » (2,54 mm)

Cathode Commune (CC) ou Anode Commune (CA)

Il existe deux types de connexion de brochesCathode Commune (CC) et Anode Commune

(CA). Comme le nom l’indique, un afficheur CC a toutes les cathodes des 7 LED connectées, tandis qu’un afficheur CA a toutes les anodes des 7 segments connectées.

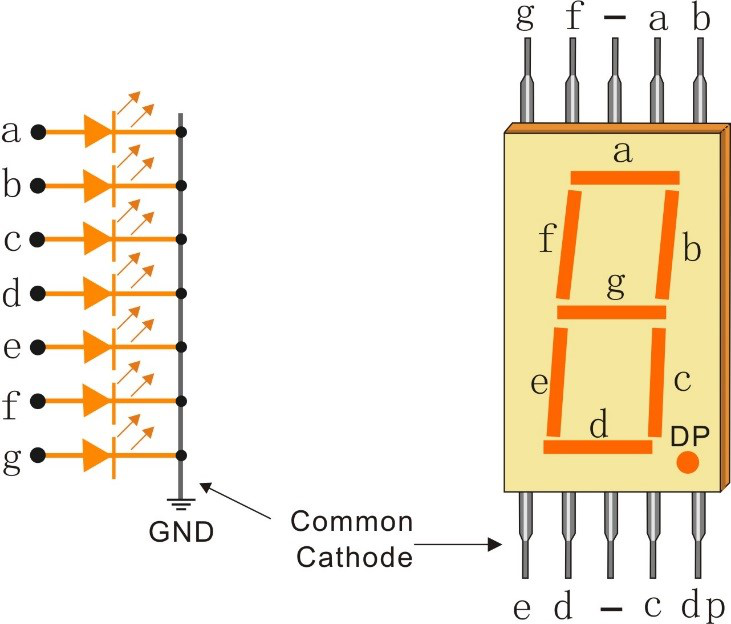

  • Afficheur 7 segments à cathode commune

../_images/segment_cathode.png

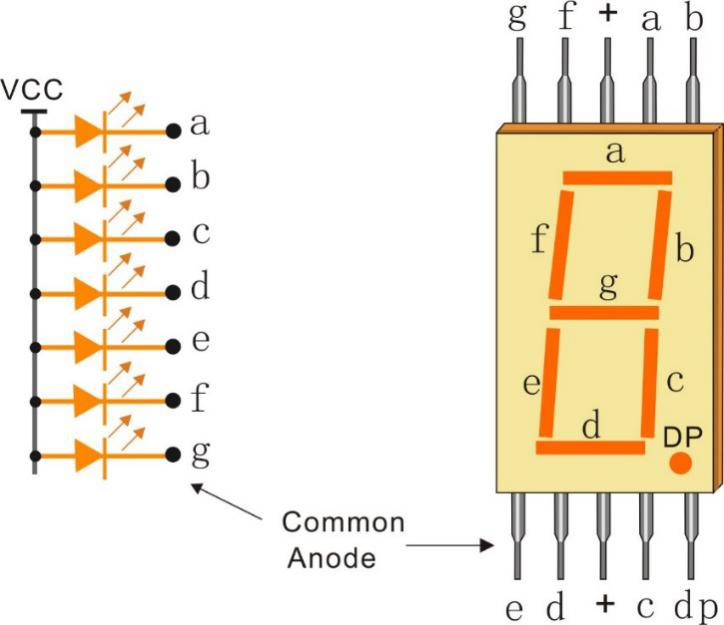

  • Afficheur 7 segments à anode commune

../_images/segment_anode.png

Comment savoir si CC ou CA ?

En général, il y aura une étiquette sur le côté de l’afficheur 7 segments, xxxAx ou xxxBx. En règle générale, xxxAx signifie cathode commune et xxxBx signifie anode commune.

../_images/7_segment.png ../_images/7_segment_bs.png

Vous pouvez également utiliser un multimètre pour vérifier l’afficheur 7 segments s’il n’y a pas d’étiquette. Réglez le multimètre en mode test de diode et connectez la sonde noire à la broche centrale de l’afficheur 7 segments, et la sonde rouge à n’importe quelle autre broche sauf la centrale. L’afficheur 7 segments est à cathode commune si un segment s’allume.

Inversez les sondes rouge et noire si aucun segment ne s’allume. Lorsque qu’un segment s’allume, cela indique une anode commune.

components/img/7_segment_test.JPG

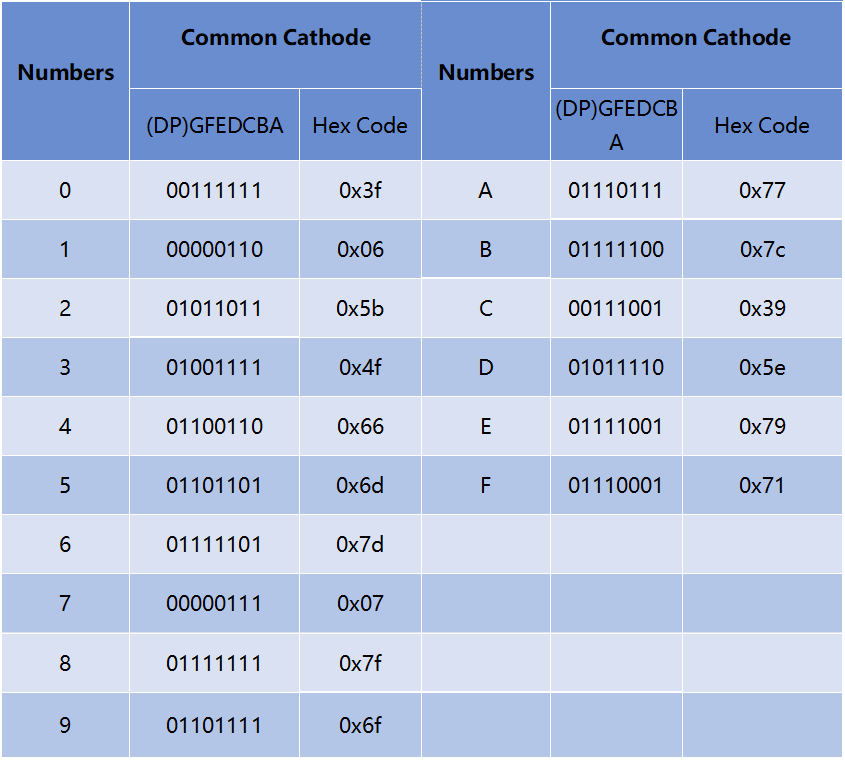

Codes d’affichage

Pour vous aider à comprendre comment les afficheurs 7 segments (cathode commune) affichent les chiffres, nous avons dessiné le tableau suivant. Les chiffres sont les nombres de 0 à F affichés sur l’afficheur 7 segments ; (DP) GFEDCBA se réfère aux LED correspondantes réglées sur 0 ou 1.

../_images/segment_code.png

Par exemple, 01011011 signifie que DP, F et C sont réglés sur 0, tandis que les autres sont réglés sur 1. Par conséquent, le chiffre 2 est affiché sur l’afficheur 7 segments.

../_images/7segment_2.png
