Lección 48: Monitoreo de Temperatura y Humedad con Adafruit IO

En este proyecto, te guiaremos sobre cómo usar una plataforma IoT popular. Existen muchas plataformas gratuitas (o de bajo costo) disponibles en línea para los entusiastas de la programación. Algunos ejemplos son Adafruit IO, Blynk, Arduino Cloud, ThingSpeak, entre otras. El uso de estas plataformas es bastante similar. Aquí, nos centraremos en Adafruit IO.

Escribiremos un programa de Arduino que use el sensor DHT11 para enviar lecturas de temperatura y humedad al panel de control de Adafruit IO. También podrás controlar un LED en el circuito a través de un interruptor en el panel de control.

Componentes Requeridos

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí tienes el enlace:

Nombre

ARTÍCULOS EN ESTE KIT

ENLACE

Universal Maker Sensor Kit

94

BUY

También puedes comprarlos por separado desde los enlaces a continuación.

INTRODUCCIÓN AL COMPONENTE

ENLACE DE COMPRA

ESP32 & Development Board (Placa ESP32)

Comprar

Módulo LED RGB

-

Módulo de Sensor de Temperatura y Humedad (DHT11)

Comprar

Configuración del Panel de Control

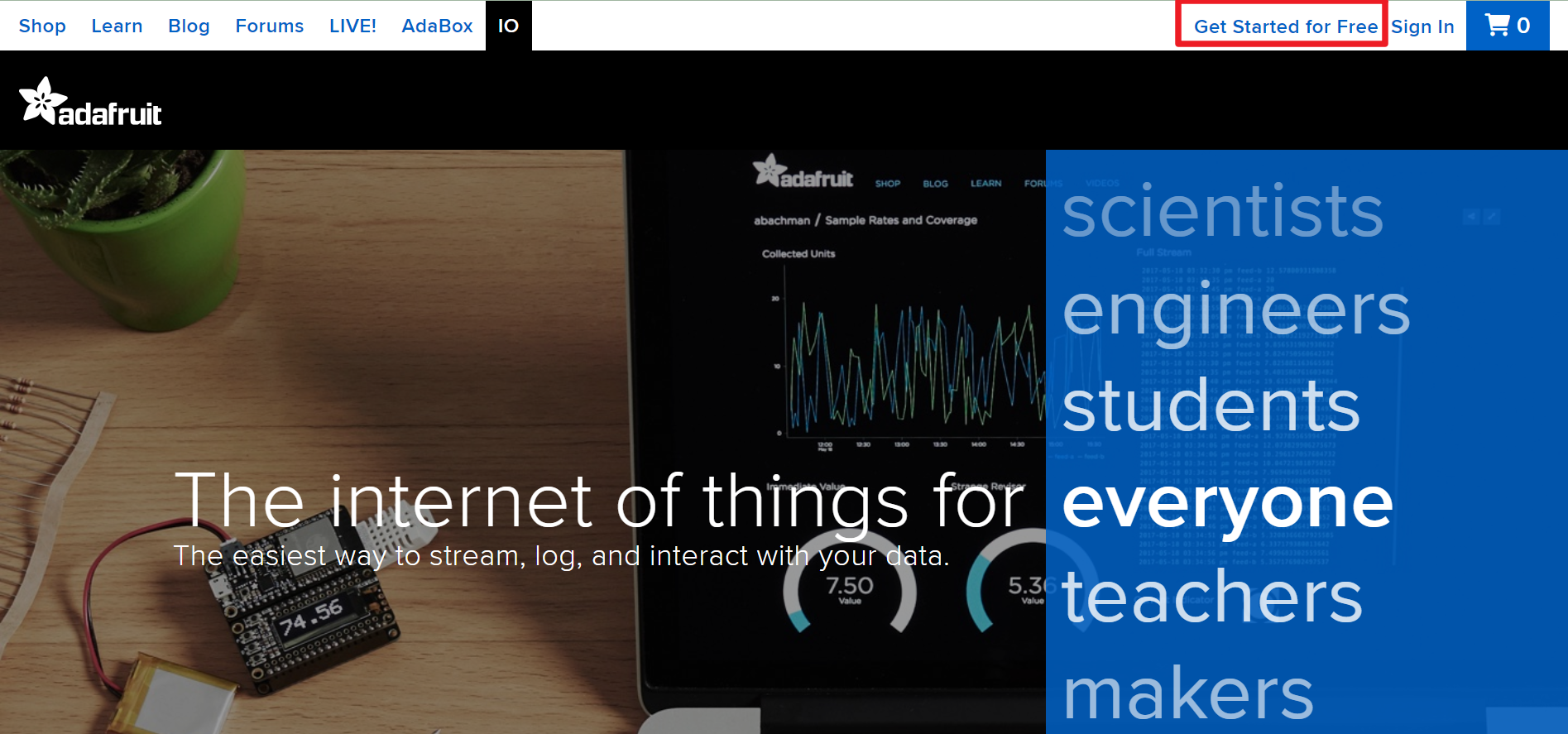

  1. Visita Adafruit IO y haz clic en Start for free para crear una cuenta gratuita.

    ../_images/sp230516_102503.png

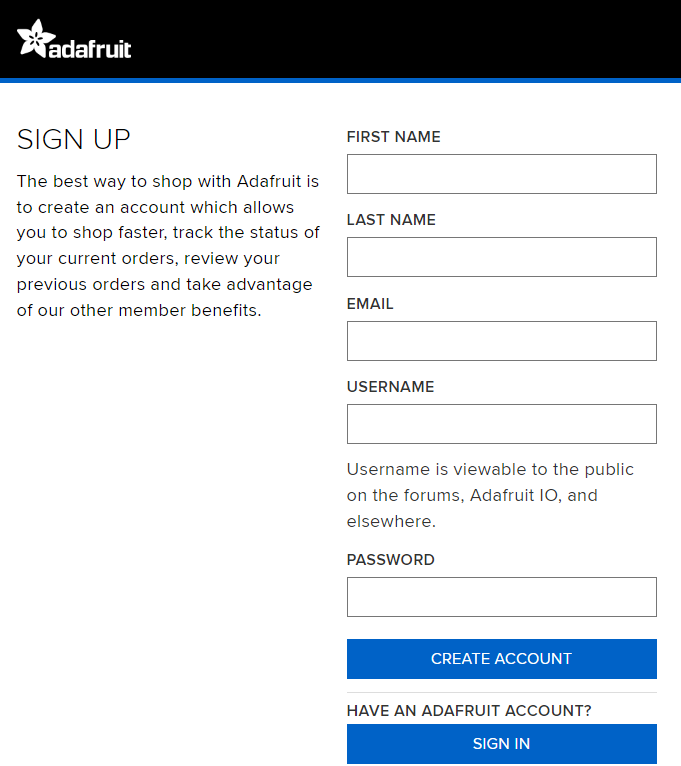

  2. Completa el formulario para crear una cuenta.

    ../_images/sp230516_102629.png

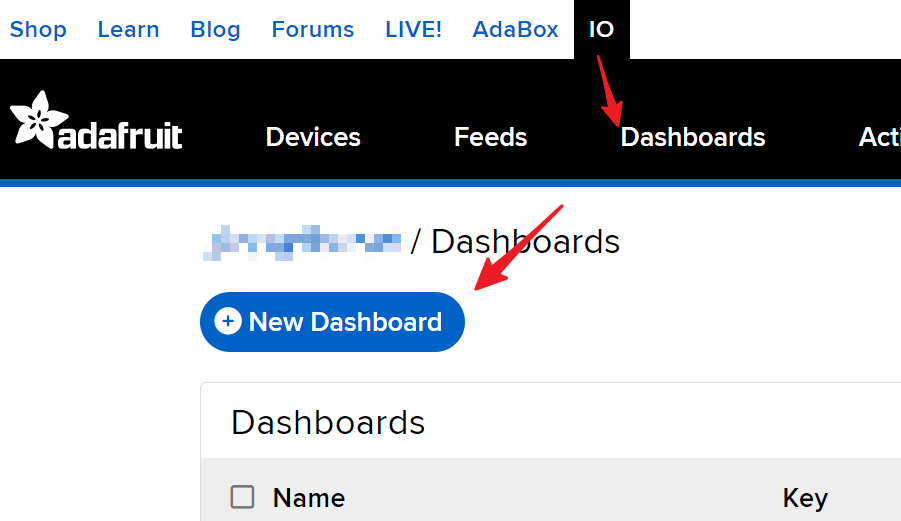

  3. Después de crear la cuenta en Adafruit, necesitarás volver a abrir Adafruit IO. Haz clic en Dashboards y luego en New Dashboard.

    ../_images/sp230516_103347.png

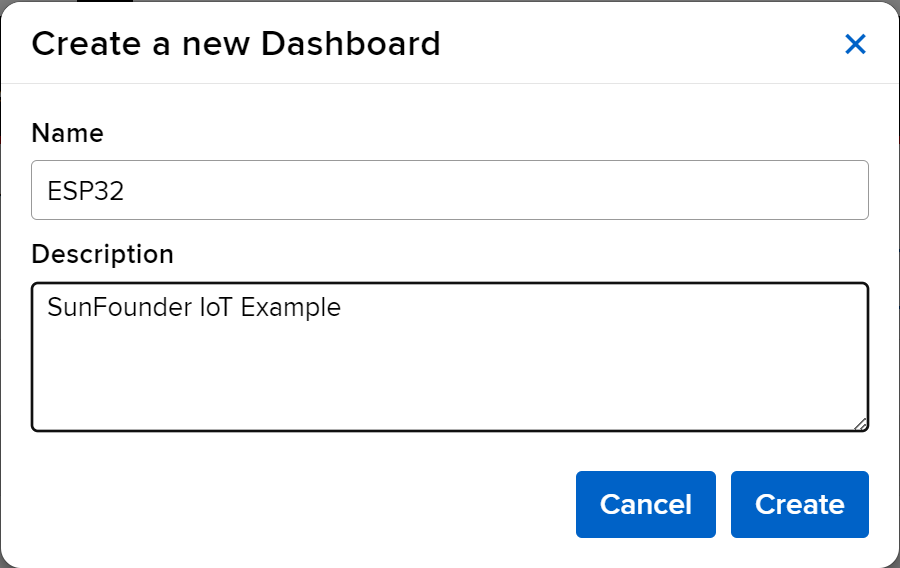

  4. Crea un Nuevo Dashboard.

    ../_images/sp230516_103744.png

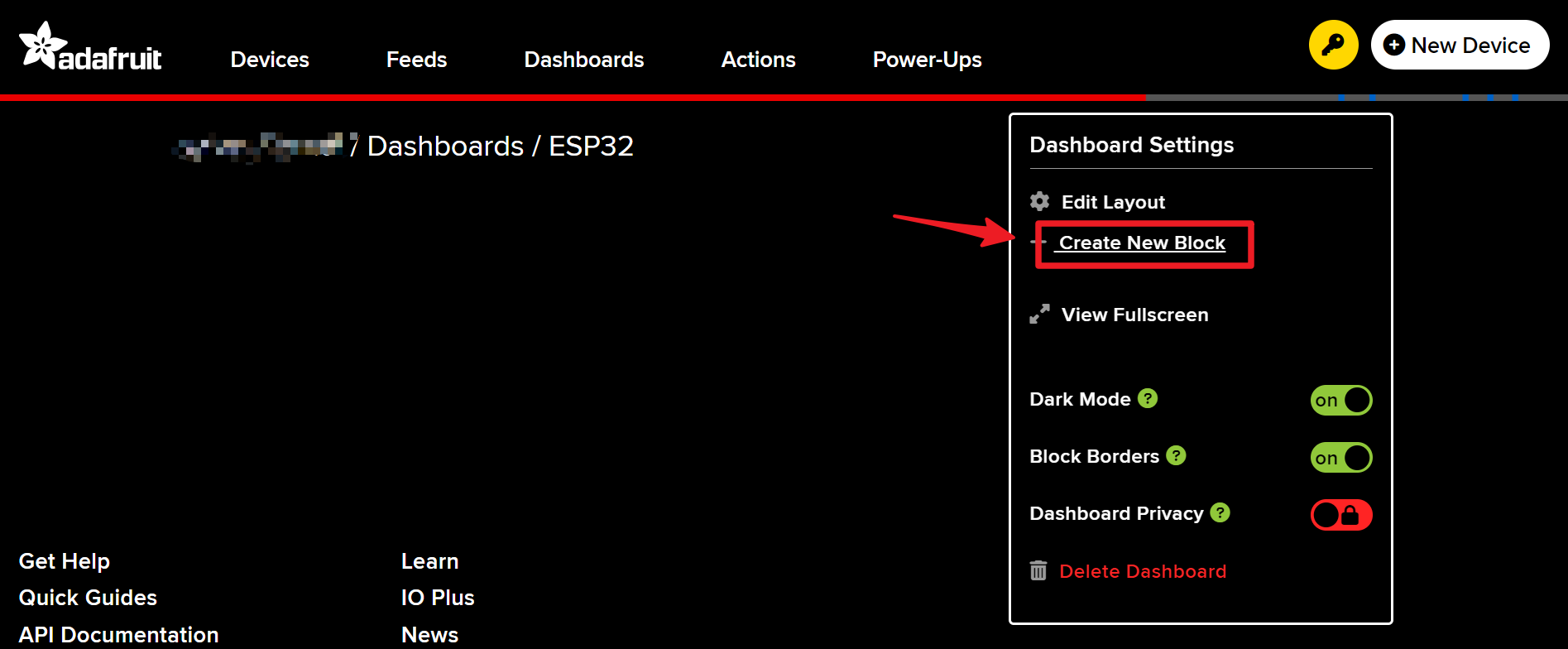

  5. Ingresa al Dashboard recién creado y crea un nuevo bloque.

    ../_images/sp230516_104234.png

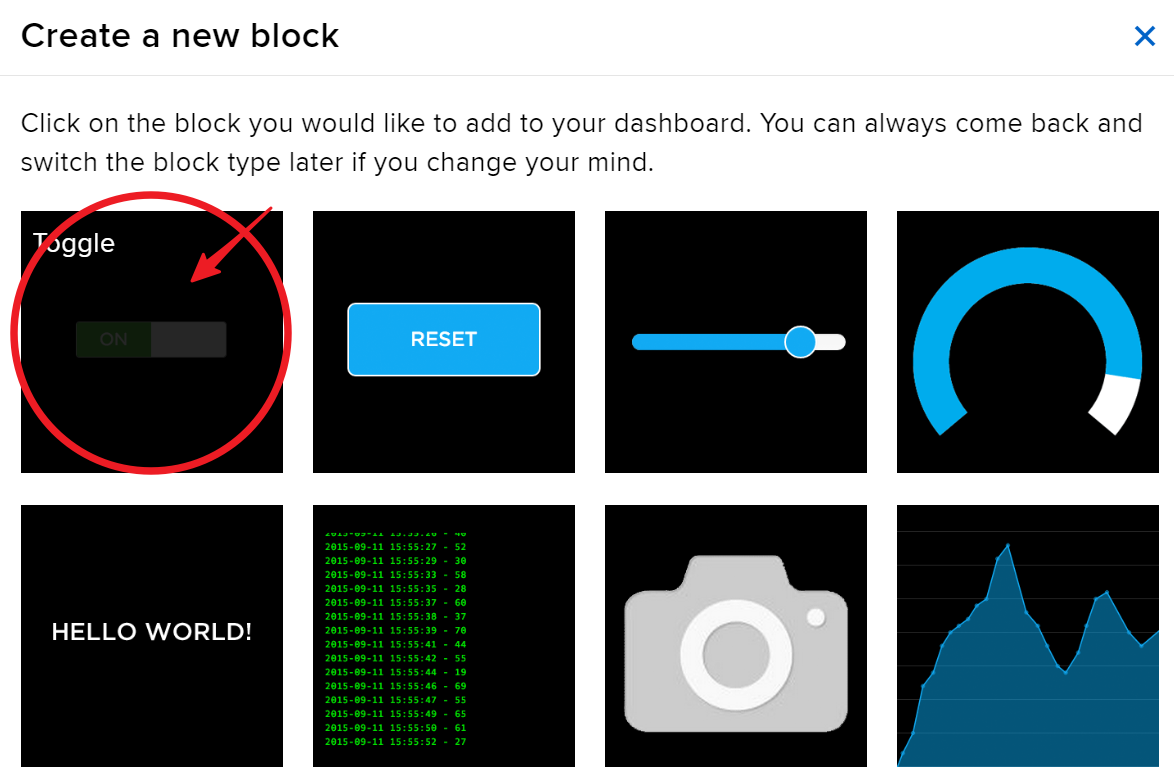

  6. Crea un bloque Toggle.

    ../_images/sp230516_105727.png

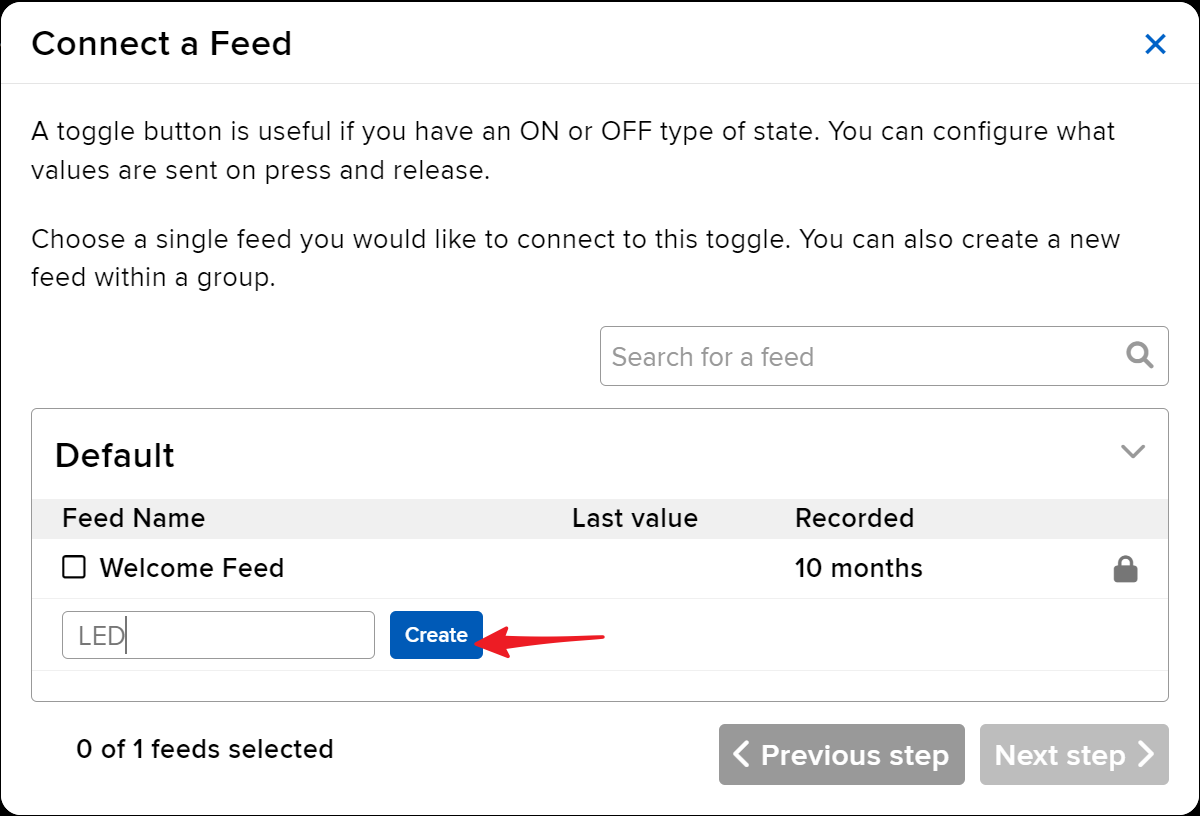

  7. Luego, necesitarás crear un nuevo feed aquí. Este interruptor se usará para controlar el LED, y llamaremos a este feed «LED».

    ../_images/sp230516_105641.png

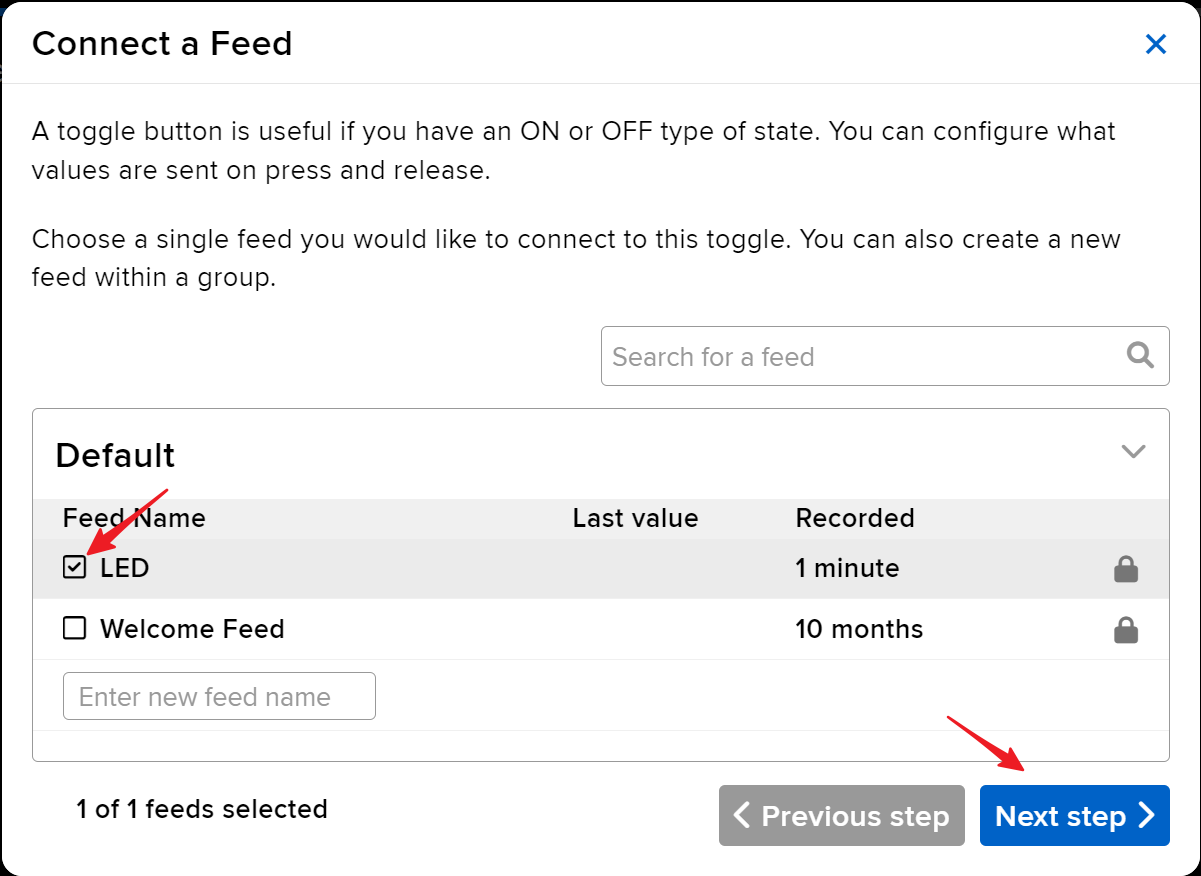

  8. Marca el feed LED, luego pasa al siguiente paso.

    ../_images/sp230516_105925.png

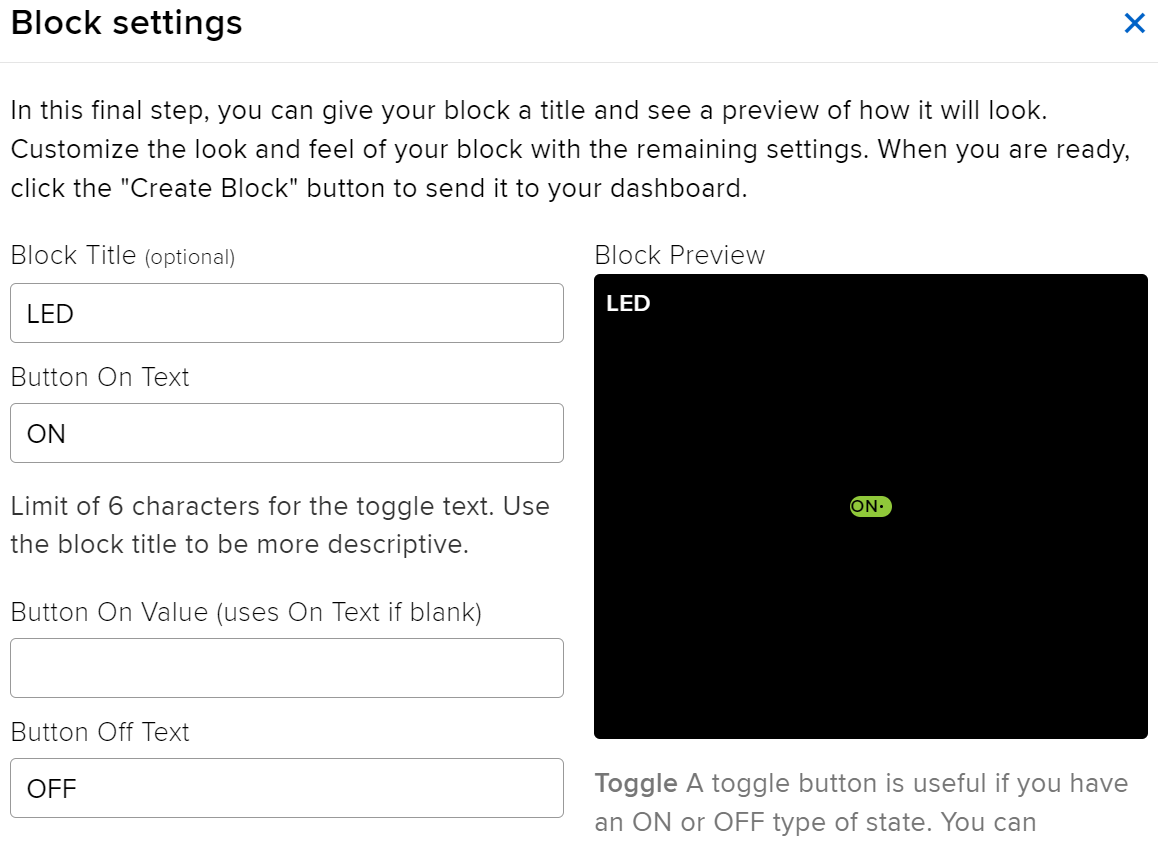

  9. Completa la configuración del bloque (principalmente Título del Bloque, Texto de Encendido y Texto de Apagado), luego haz clic en el botón Create block en la esquina inferior derecha para finalizar.

    ../_images/sp230516_110124.png

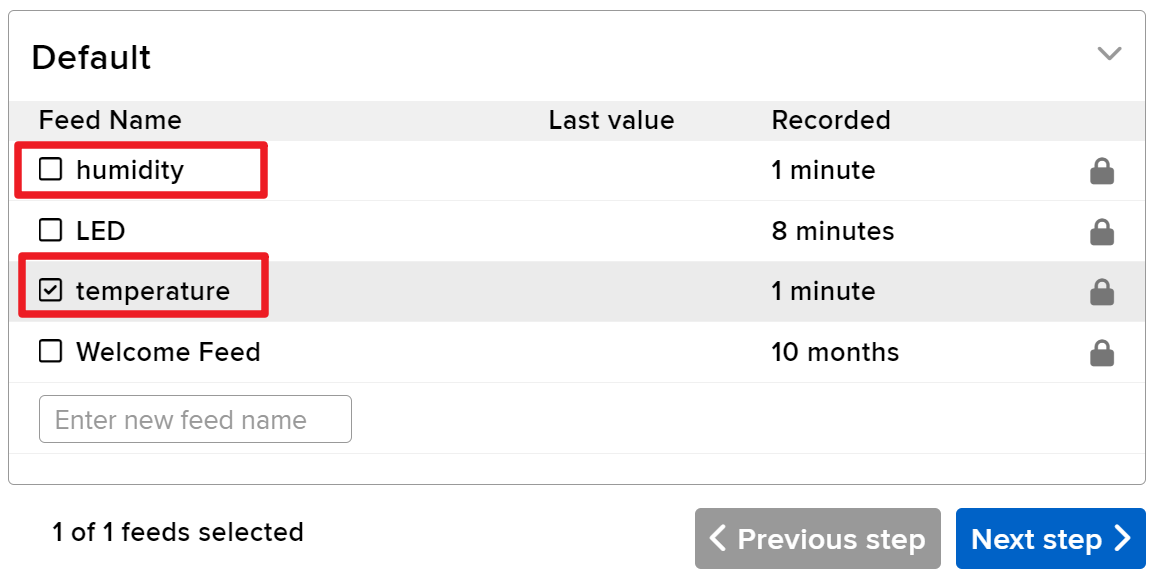

  10. Ahora necesitamos crear dos Text Blocks. Se usarán para mostrar la temperatura y la humedad. Así que, crea dos feeds llamados temperature y humidity.

    ../_images/sp230516_110657.png

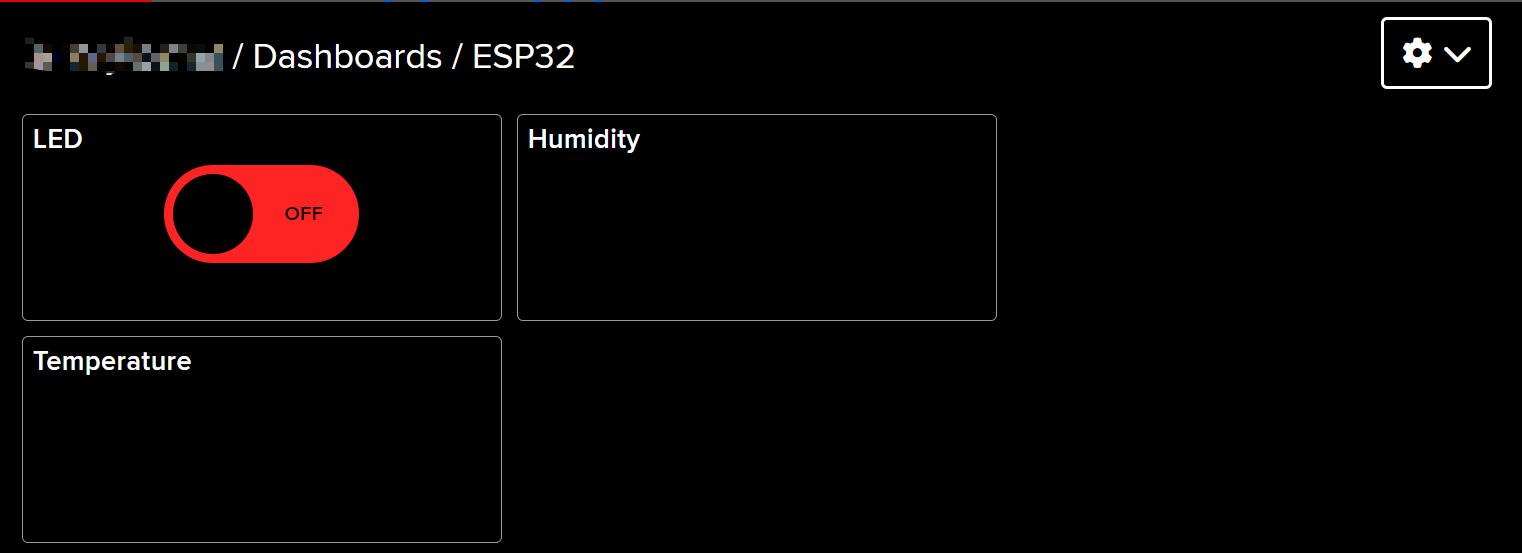

  11. Después de crear los bloques, tu Dashboard debería lucir algo como esto:

    ../_images/sp230516_111134.png

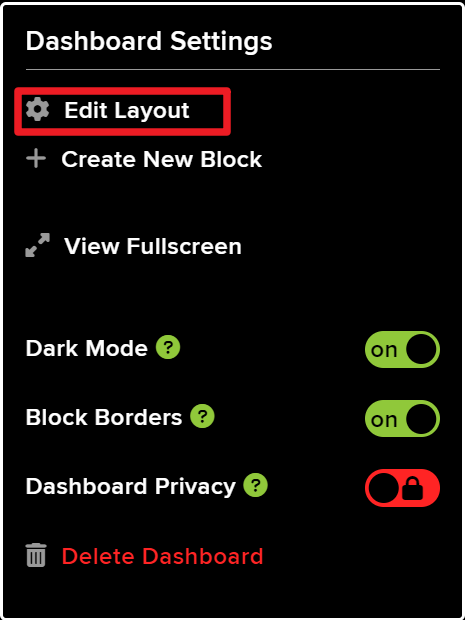

  12. Puedes ajustar el diseño usando la opción Edit Layout en el Dashboard.

    ../_images/sp230516_111240.png

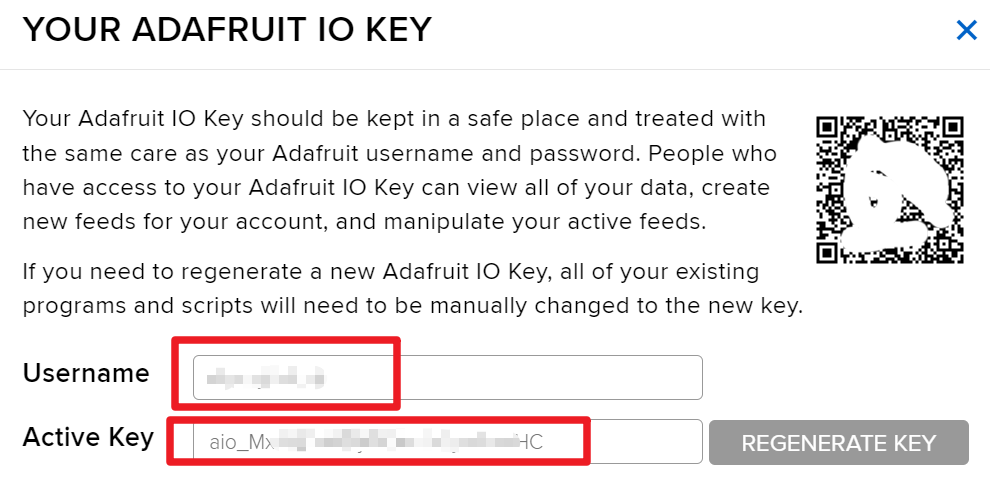

  13. Haz clic en API KEY, y verás tu nombre de usuario y API KEY mostrados. Anótalos ya que los necesitarás para tu código.

    ../_images/sp230516_111641.png

Ejecución del Código

  1. Construye el circuito.

    Nota

    El kit puede contener diferentes versiones del módulo DHT11. Por favor, confirma el método de cableado según el módulo que tengas.

    module

    diagram

    dht11_module

    dht11_module_circuit

    dht11_module_withLED

    dht11_module_withLED_circuit

  2. Luego, conecta el ESP32 al ordenador mediante el cable USB.

  3. Abre el código.

    • Abre el archivo Lesson_48_Adafruit_IO.ino ubicado en el directorio universal-maker-sensor-kit\esp32\Lesson_48_Adafruit_IO, o copia el código en el IDE de Arduino.

    • Después de seleccionar la placa (ESP32 Dev Module) y el puerto adecuado, haz clic en el botón Subir.

    • ¿Siempre muestra «Unknown COMxx»?

    • Se utilizan las bibliotecas Adafruit_MQTT Library y DHT sensor library, que puedes instalar desde el Administrador de Bibliotecas.

  4. Localiza las siguientes líneas y reemplaza <SSID> y <PASSWORD> con los detalles específicos de tu red WiFi.

    /************************* Punto de Acceso WiFi *********************************/

#define WLAN_SSID "<SSID>"
#define WLAN_PASS "<PASSWORD>"

  5. Luego reemplaza <YOUR_ADAFRUIT_IO_USERNAME> con tu nombre de usuario de Adafruit IO y <YOUR_ADAFRUIT_IO_KEY> con la API KEY que acabas de copiar.

    // Configuración de la cuenta Adafruit IO
// (para obtener estos valores, visita https://io.adafruit.com y haz clic en Active Key)
#define AIO_USERNAME "<YOUR_ADAFRUIT_IO_USERNAME>"
#define AIO_KEY      "<YOUR_ADAFRUIT_IO_KEY>"

  6. Después de seleccionar la placa correcta (ESP32 Dev Module) y el puerto, haz clic en el botón Subir.

  7. Una vez que el código se haya subido con éxito, verás el siguiente mensaje en el monitor serial, indicando que la comunicación con Adafruit IO fue exitosa.

    Adafruit IO MQTTS (SSL/TLS) Example

Connecting to xxxxx
WiFi connected
IP address:
192.168.18.76
Connecting to MQTT... MQTT Connected!
Temperature: 27.10
Humidity: 61.00

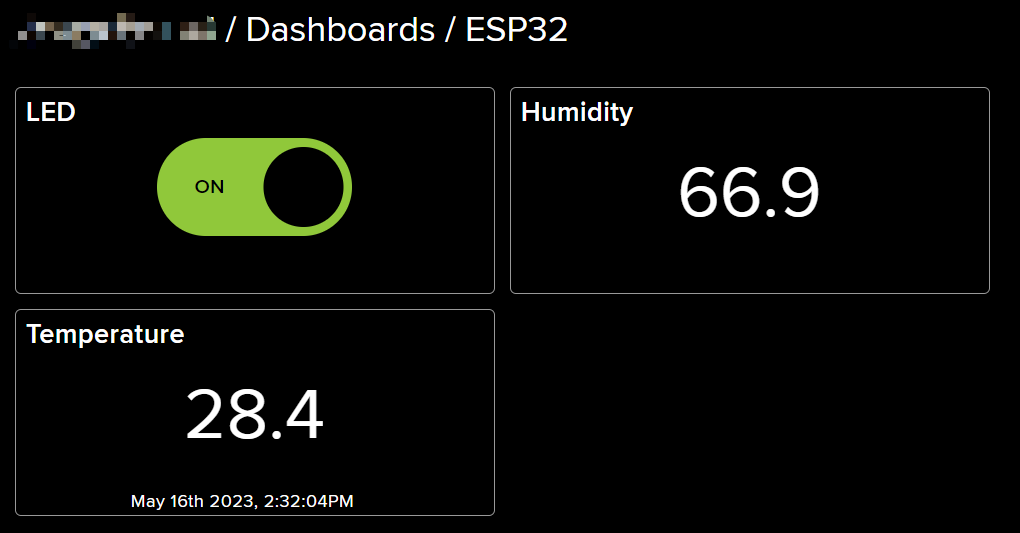

  8. Vuelve a Adafruit IO. Ahora podrás observar las lecturas de temperatura y humedad en el dashboard, o utilizar el interruptor de LED para controlar el estado de encendido/apagado del LED externo conectado al circuito.

    ../_images/sp230516_143220.png
