Lección 50: Aplicación Android - Operación del LED RGB a través de Arduino y Bluetooth

El objetivo de este proyecto es desarrollar una aplicación Android capaz de manipular el color de un LED RGB a través de un teléfono inteligente utilizando tecnología Bluetooth.

Esta aplicación Android se construirá utilizando una plataforma web gratuita conocida como MIT App Inventor 2. El proyecto presenta una excelente oportunidad para familiarizarse con la interfaz entre un Arduino y un teléfono inteligente.

Componentes Requeridos

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí tienes el enlace:

Nombre	ARTÍCULOS EN ESTE KIT	ENLACE
Universal Maker Sensor Kit	94	BUY

También puedes comprarlos por separado desde los enlaces a continuación.

INTRODUCCIÓN AL COMPONENTE	ENLACE DE COMPRA
ESP32 & Development Board (Placa ESP32)	Comprar
Placa de Pruebas	Comprar
Módulo LED RGB	-

1. Creación de la Aplicación Android

La aplicación Android se creará utilizando una plataforma web gratuita conocida como MIT App Inventor. MIT App Inventor es un excelente punto de partida para el desarrollo de aplicaciones Android, debido a sus intuitivas características de arrastrar y soltar que permiten crear aplicaciones sencillas.

Ahora, empecemos.

1. Aquí está la página de inicio de sesión: http://ai2.appinventor.mit.edu. Necesitarás una cuenta de Google para registrarte en MIT App Inventor.

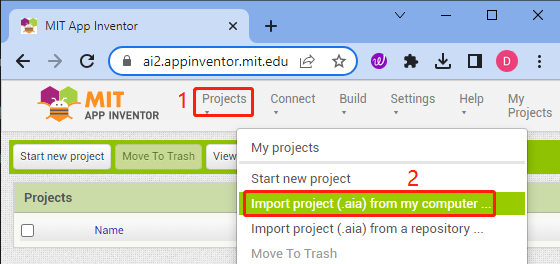

2. Después de iniciar sesión, navega a Projects -> Importar proyecto (.aia) desde mi computadora. Luego, sube el archivo control_rgb_led.aia que se encuentra en el directorio esp32-starter-kit-main\c\codes\iot_10_bluetooth_app_inventor.



3. Al subir el archivo .aia, verás la aplicación en el software MIT App Inventor. Esta es una plantilla preconfigurada. Puedes modificar esta plantilla después de familiarizarte con MIT App Inventor siguiendo los pasos que se indican a continuación.

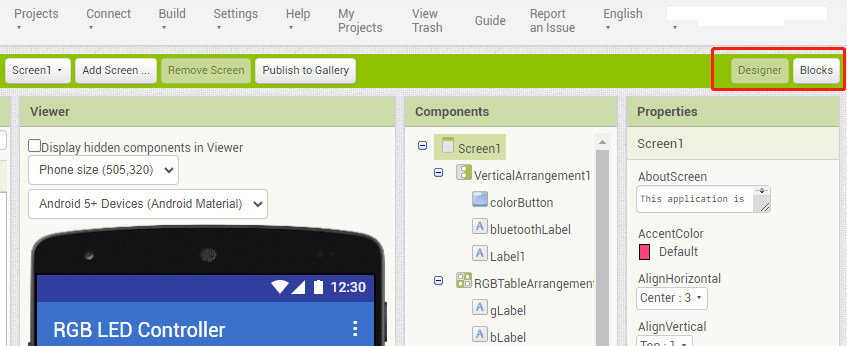

4. En MIT App Inventor, tienes 2 secciones principales: el Diseñador y los Bloques.

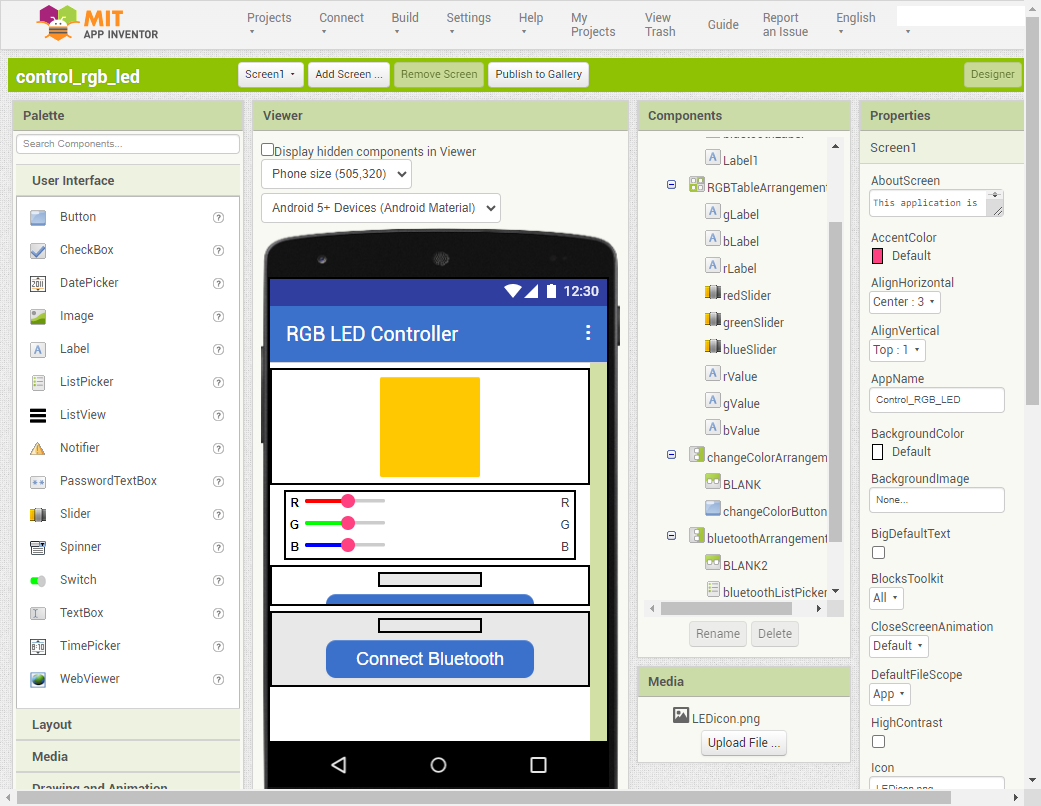

5. El Diseñador te permite agregar botones, textos, pantallas y modificar la estética general de tu aplicación.

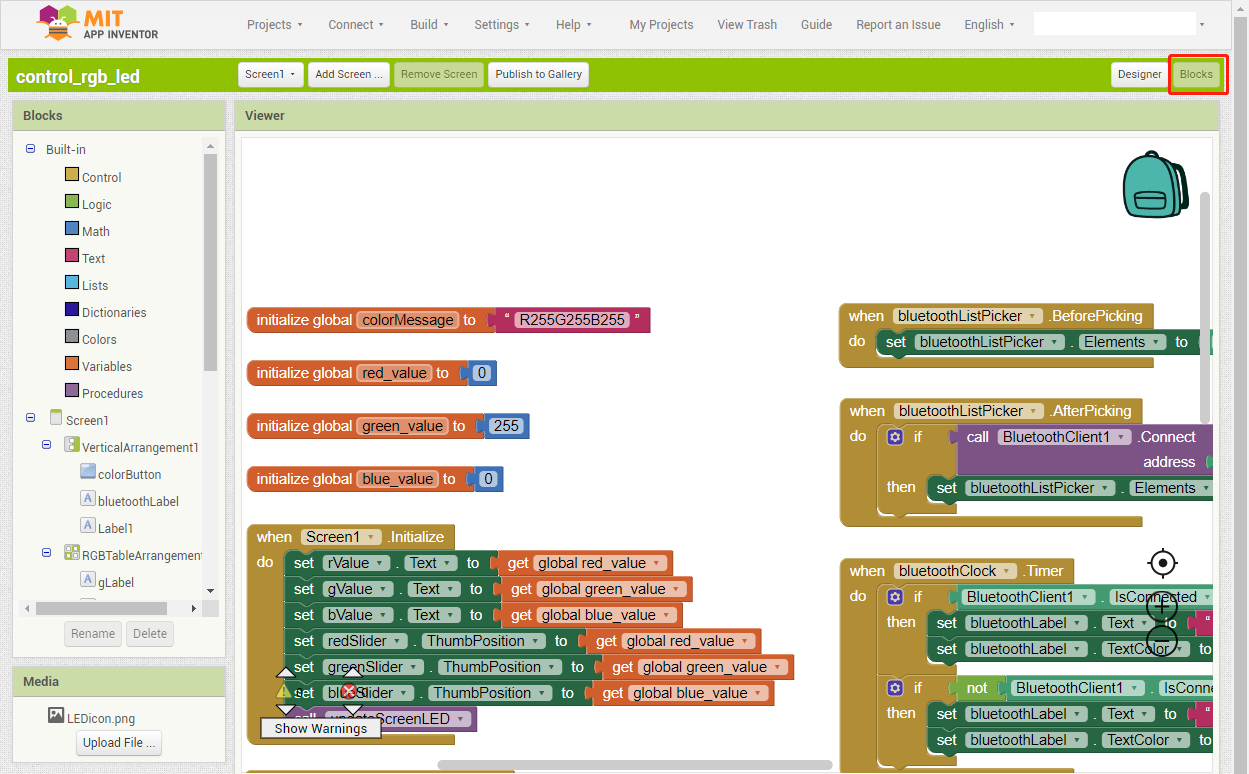

6. A continuación, tienes la sección de Bloques. La sección de Bloques facilita la creación de funciones personalizadas para tu aplicación.

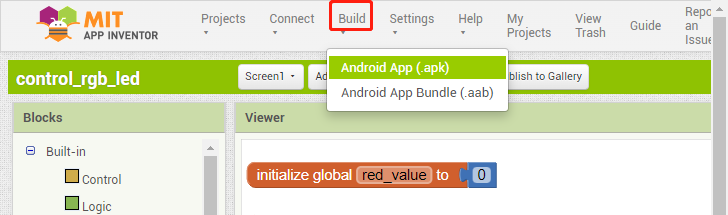

7. Para instalar la aplicación en un teléfono inteligente, navega a la pestaña Build.



   • Puedes generar un archivo .apk. Después de seleccionar esta opción, aparecerá una página que te permitirá elegir entre descargar el archivo .apk o escanear un código QR para la instalación. Sigue la guía de instalación para completar la instalación de la aplicación.

   • Si deseas subir esta aplicación a Google Play o a otro mercado de aplicaciones, puedes generar un archivo .aab.

2. Subir el código

1. Monta el circuito.



2. Luego, conecta el ESP32 a tu computadora usando un cable USB.

3. Abre el archivo Lesson_50_Bluetooth_app_inventor.ino que se encuentra en el directorio universal-maker-sensor-kit\esp32\Lesson_50_Bluetooth_app_inventor, o copia el código en el IDE de Arduino.

4. Después de seleccionar la placa adecuada (ESP32 Dev Module) y el puerto correspondiente, haz clic en el botón Upload.

3. Conexión entre la App y el ESP32

Asegúrate de que la aplicación creada anteriormente esté instalada en tu teléfono inteligente.

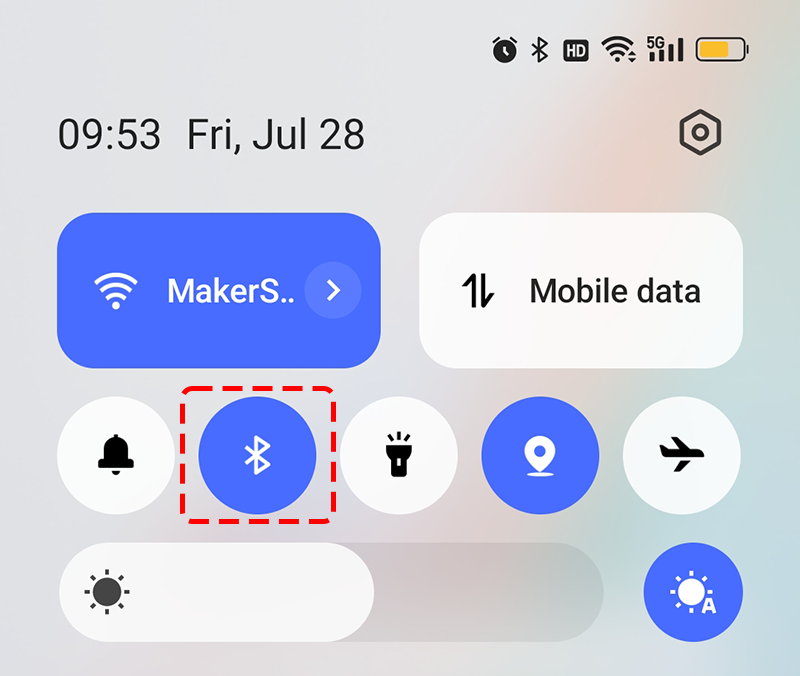

1. Inicialmente, activa Bluetooth en tu teléfono inteligente.

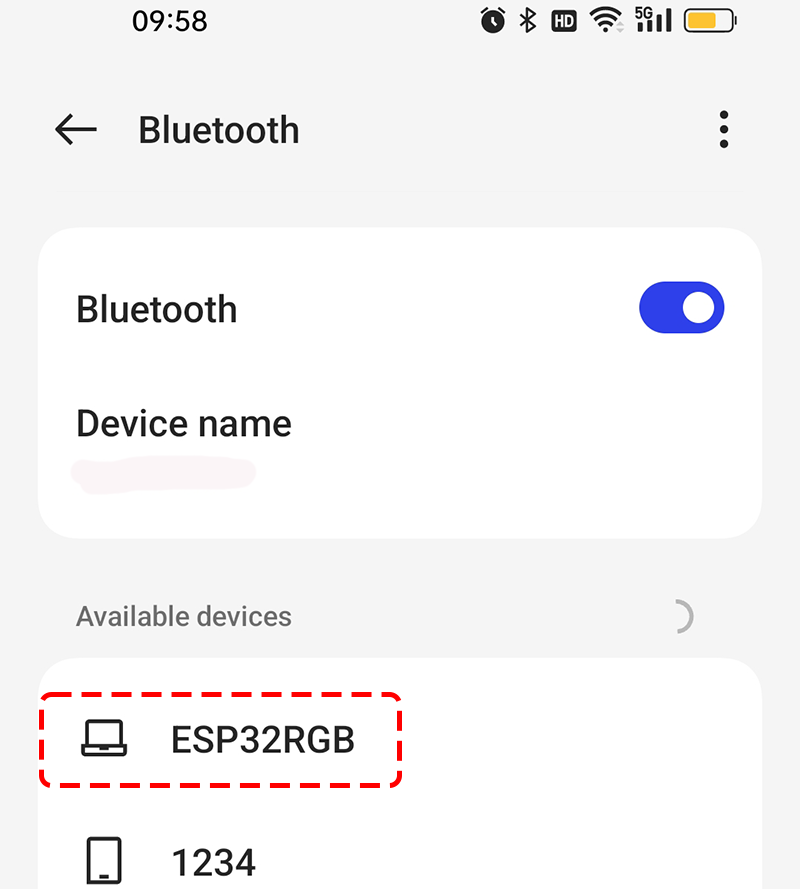

2. Dirígete a los ajustes de Bluetooth en tu teléfono inteligente y busca ESP32RGB.

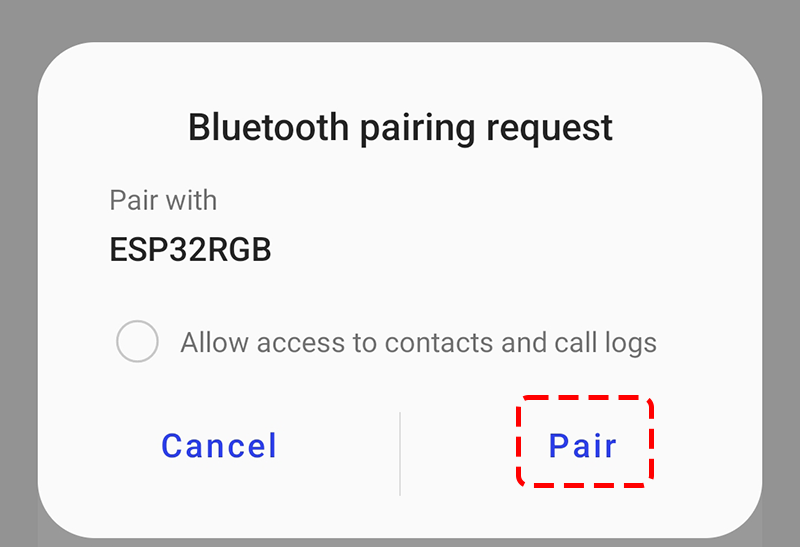

3. Después de hacer clic en él, acepta la solicitud de Emparejar en la ventana emergente.



4. Ahora abre la aplicación Control_RGB_LED recién instalada.

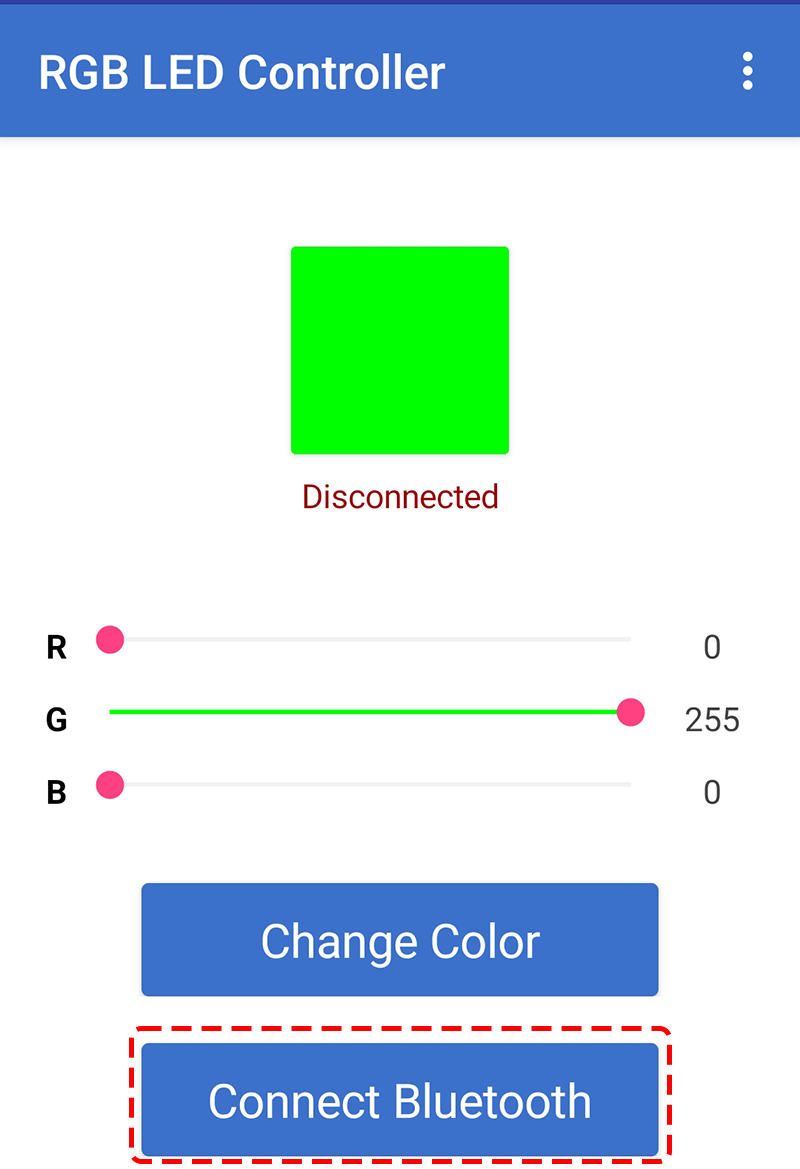

5. En la aplicación, haz clic en Conectar Bluetooth para establecer una conexión entre la aplicación y el ESP32.

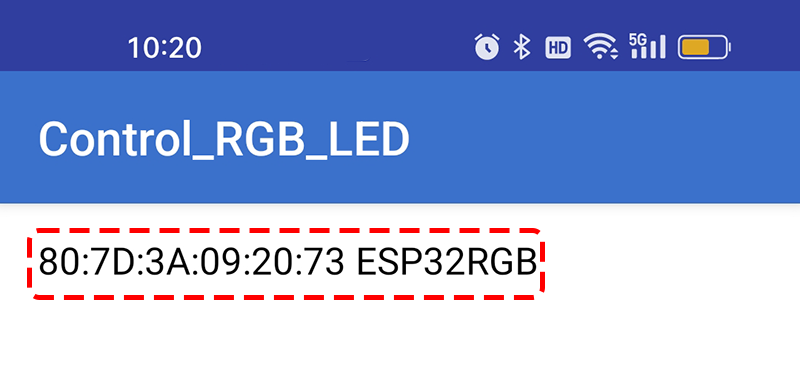

6. Selecciona el xx.xx.xx.xx.xx.xx ESP32RGB que aparece. Si cambiaste SerialBT.begin("ESP32RGB"); en el código, selecciona el nombre de tu configuración.



7. Si has estado esperando un rato y aún no ves ningún nombre de dispositivo, puede ser que esta aplicación no tenga permitido escanear dispositivos cercanos. En ese caso, necesitarás ajustar los permisos manualmente.

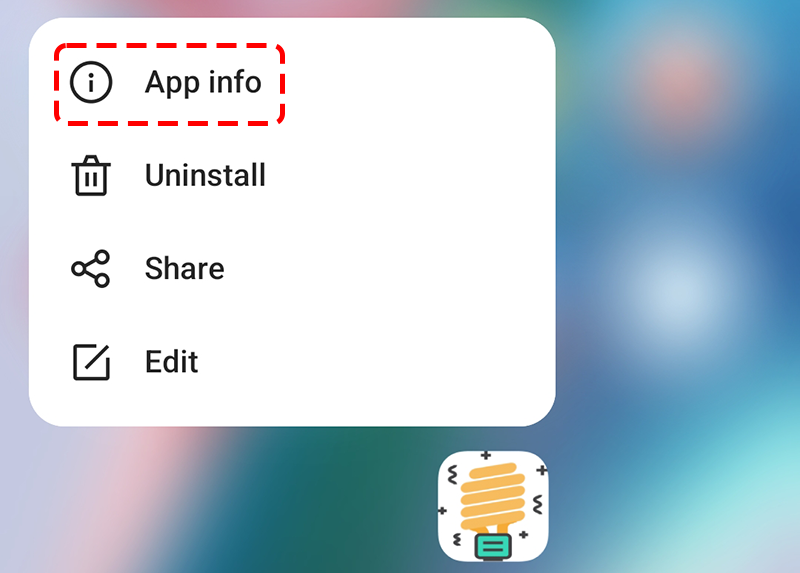

   • Mantén presionado el ícono de la aplicación y haz clic en Información de la aplicación. Si tienes otro método para acceder a esta página, sigue ese.

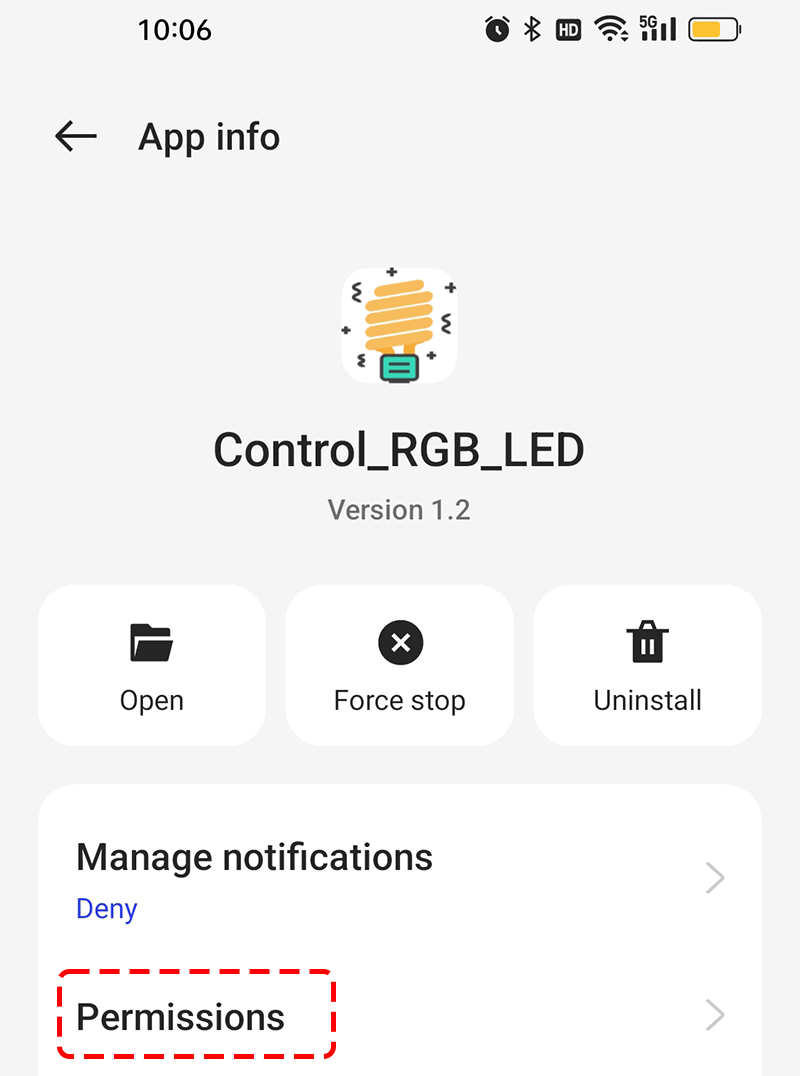

   • Dirígete a la página de Permisos.

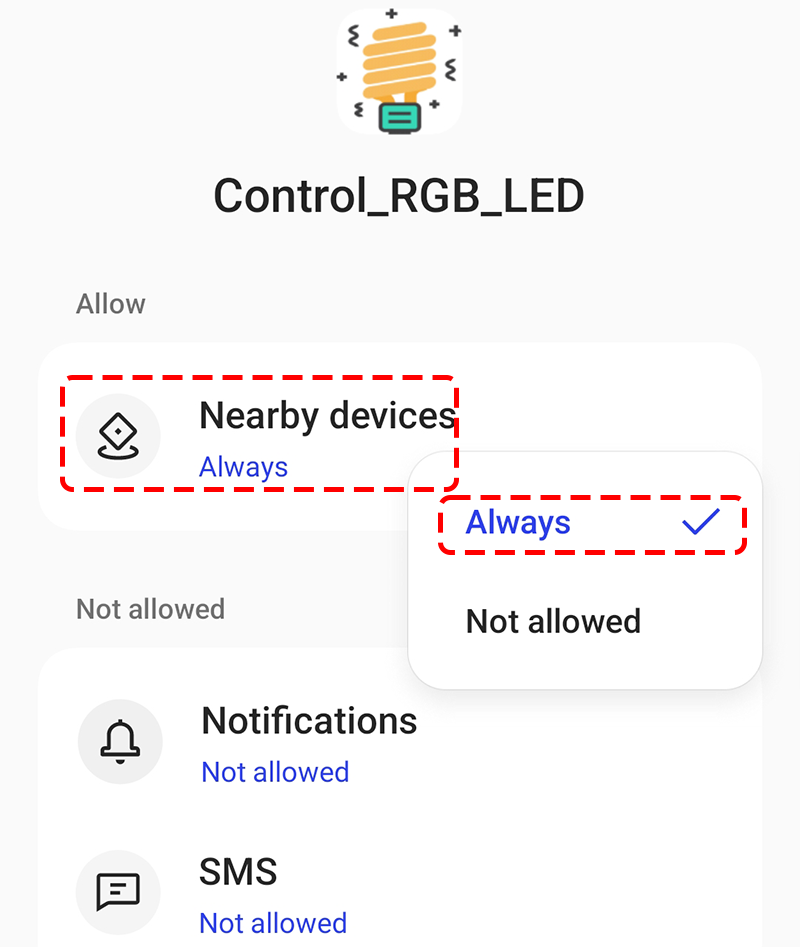

   • Localiza Nearby devices y selecciona Always para permitir que esta aplicación escanee dispositivos cercanos.



   • Ahora, reinicia la aplicación y repite los pasos 5 y 6 para conectarte correctamente a Bluetooth.

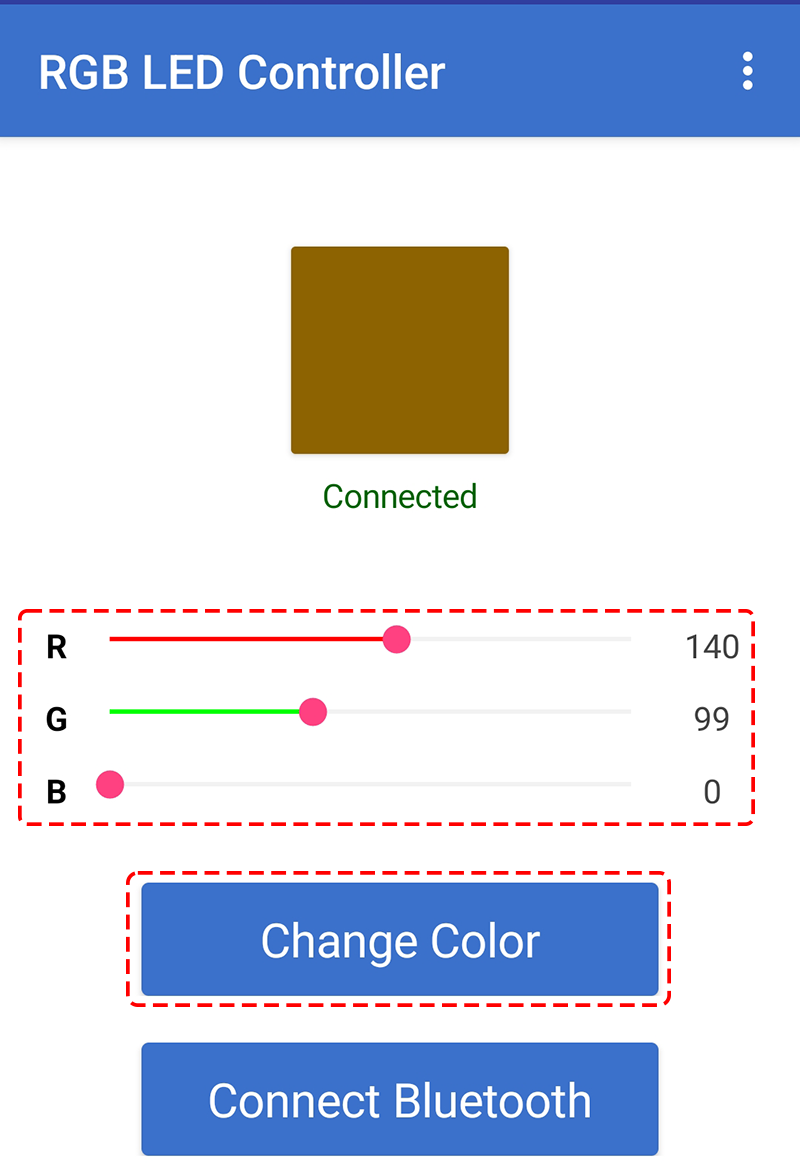

8. Una vez que la conexión sea exitosa, regresarás automáticamente a la página principal, donde aparecerá la conexión establecida. Ahora puedes ajustar los valores RGB y cambiar el color de la pantalla RGB presionando el botón Cambiar Color.
