LED RVB

../_images/rgb_led.png

Les LED RVB émettent de la lumière dans diverses couleurs. Une LED RVB regroupe trois LED rouge, vert et bleu dans une coque en plastique transparent ou semi-transparent. Elle peut afficher différentes couleurs en modifiant la tension d’entrée des trois broches et en les superposant, ce qui, selon les statistiques, peut créer 16 777 216 couleurs différentes.

Caractéristiques

  • Couleur : Tri-couleur (Rouge/Vert/Bleu)

  • Cathode commune

  • Lentille ronde claire de 5 mm

  • Tension directe : Rouge : DC 2,0 - 2,2V ; Bleu et Vert : DC 3,0 - 3,2V (IF=20mA)

  • LED RVB DIP de 0,06 Watts

  • Luminosité augmentée jusqu’à +20%

  • Angle de vision : 30°

Anode commune et cathode commune

Les LED RVB peuvent être catégorisées en anode commune et cathode commune.

  • Dans une LED RVB à cathode commune, les trois LED partagent une connexion négative (cathode).

  • Dans une LED RVB à anode commune, les trois LED partagent une connexion positive (anode).

../_images/rgb_cc_ca.jpg

Note

Nous utilisons le modèle à cathode commune.

Broches de la LED RVB

Une LED RVB a 4 broches : la plus longue est la GND ; les autres sont Rouge, Vert et Bleu. Placez les LED RVB comme indiqué, de sorte que la plus longue patte soit la deuxième à partir de la gauche. Ensuite, les numéros des broches de la LED RVB devraient être Rouge, GND, Vert et Bleu.

../_images/rgb_pin.jpg

Vous pouvez également utiliser le multimètre en mode Test de diode, puis connecter comme indiqué ci-dessous pour mesurer la couleur de chaque broche.

../_images/rgb_test.png

Mélange de couleurs

Pour générer des couleurs supplémentaires, vous pouvez combiner les trois couleurs à différentes intensités. Pour ajuster l’intensité de chaque LED, vous pouvez utiliser un signal PWM.

Parce que les LED sont si proches les unes des autres, nos yeux voient le résultat de la combinaison des couleurs plutôt que les trois couleurs individuellement.

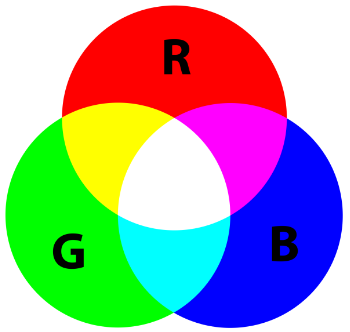

Consultez le tableau ci-dessous pour voir comment les couleurs sont combinées. Cela vous donnera une idée de comment fonctionne le mélange des couleurs et comment différentes couleurs sont produites.

../_images/rgb_mix.png
