4.13 Joystick-gesteuertes Auge
Einführung
In dieser Lektion bauen Sie ein joystick-gesteuertes Auge, das auf einem 128×64-SSD1306-OLED-Bildschirm dargestellt wird. Ein zweiachsiger analoger Joystick liefert X/Y-Bewegungen, die über die ADC-Kanäle des Fusion HAT+ ausgelesen werden. Das OLED zeigt ein stilisiertes „Auge“, dessen Pupille der Richtung des Joysticks flüssig folgt.
Dieses Projekt demonstriert:
das Auslesen mehrachsiger analoger Eingaben
sanfte Wertnormalisierung und Dead-Zone-Behandlung
geometrische Begrenzungen mithilfe einer Ellipse
Echtzeit-Grafikdarstellung auf einem monochromen OLED
Wenn Sie den Joystick bewegen, gleiten Iris und Pupille innerhalb des Auges, ohne die äußere Begrenzung der Sklera zu überschreiten.
Was Sie benötigen
Für dieses Projekt werden die folgenden Komponenten benötigt:
KOMPONENTENBESCHREIBUNG |
KAUFLINK |
|---|---|
- |
|
- |
|
- |
|
Raspberry Pi |
- |

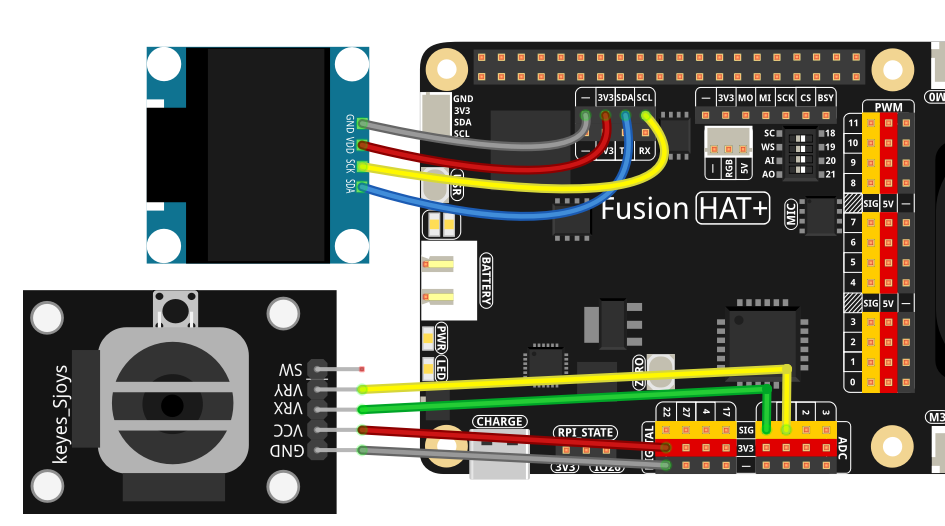

Verdrahtungsdiagramm
Verwenden Sie das folgende Verdrahtungsdiagramm, um die Komponenten korrekt zu verbinden:
Einrichtungsschritte
Installieren Sie die erforderlichen Bibliotheken:
sudo pip3 install adafruit-circuitpython-ssd1306 --break
Führen Sie das Beispiel aus dem Verzeichnis
ai-lab-kitaus:cd ~/ai-lab-kit/python/ sudo python3 4.13_JoystickEye.py
Wenn das Skript ausgeführt wird:
Durch Bewegen des Joysticks nach links/rechts/oben/unten bewegt sich die Pupille entsprechend.
Die Pupillenbewegung wird geglättet und innerhalb eines elliptischen Auges begrenzt.
Das Display wird mit etwa 50 FPS aktualisiert.
Drücken Sie Ctrl+C, um das Programm zu beenden.
Code
Hier ist das Python-Skript für das joystick-gesteuerte Auge:
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
Joystick-controlled eye on a 128x64 SSD1306 OLED.
- Joystick X/Y on ADC A0/A1 (0..4095)
- Pupil moves inside a drawn eye based on joystick deflection
"""
import time
from math import sqrt
from fusion_hat.adc import ADC
from PIL import Image, ImageDraw, ImageFont
import adafruit_ssd1306
import board
# ===== OLED setup =====
WIDTH, HEIGHT = 128, 64
i2c = board.I2C()
oled = adafruit_ssd1306.SSD1306_I2C(WIDTH, HEIGHT, i2c, addr=0x3C)
oled.fill(0)
oled.show()
# Framebuffer for drawing
image = Image.new("1", (WIDTH, HEIGHT))
draw = ImageDraw.Draw(image)
font = ImageFont.load_default()
# ===== Joystick (two ADC channels) =====
# Adjust channel names to your hardware if needed (e.g., 'A1','A2')
joy_x = ADC('A0') # X axis
joy_y = ADC('A1') # Y axis
# ===== Mapping helpers =====
def linear_map(x, in_min, in_max, out_min, out_max):
"""Map x from one range to another (float)."""
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
def clamp(v, vmin, vmax):
"""Clamp v to [vmin, vmax]."""
return vmax if v > vmax else vmin if v < vmin else v
# ===== Eye layout (tweak to your taste) =====
# Eye center and sizes
EYE_CX, EYE_CY = WIDTH // 2, HEIGHT // 2
EYE_W, EYE_H = 90, 48 # outer ellipse width/height (sclera)
IRIS_R = 10 # iris radius (white ring, optional)
PUPIL_R = 7 # pupil radius (black)
BORDER = 2 # outer eye border thickness in pixels
# Pupil movement limits (keep pupil inside sclera with some margin)
# We'll approximate the inside of the eye as an ellipse and limit the pupil center
PUPIL_MARGIN = PUPIL_R + 3
MAX_X = (EYE_W // 2) - PUPIL_MARGIN
MAX_Y = (EYE_H // 2) - PUPIL_MARGIN
# ===== Joystick normalization settings =====
# Joystick nominal center near 2048; define a dead zone and smoothing
ADC_MIN, ADC_MAX = 0.0, 4095.0
ADC_CENTER_X = 2048.0
ADC_CENTER_Y = 2048.0
DEADZONE = 120.0 # +/- counts considered centered (no move)
SMOOTH_ALPHA = 0.35 # EMA smoothing factor for normalized values
# State for smoothing
nx_smooth, ny_smooth = 0.0, 0.0
def read_joystick_norm():
"""
Read joystick and produce normalized values in [-1, 1] for X and Y,
with dead zone and smoothing. Y is inverted so up is positive.
"""
global nx_smooth, ny_smooth
rx = float(joy_x.read())
ry = float(joy_y.read())
# Raw offset from center
dx = rx - ADC_CENTER_X
dy = ry - ADC_CENTER_Y
# Deadzone
if abs(dx) < DEADZONE: dx = 0.0
if abs(dy) < DEADZONE: dy = 0.0
# Normalize to [-1, 1]
# Use the larger of (center-min) / (max-center) to reduce asymmetry
span_x_pos = ADC_MAX - ADC_CENTER_X
span_x_neg = ADC_CENTER_X - ADC_MIN
span_y_pos = ADC_MAX - ADC_CENTER_Y
span_y_neg = ADC_CENTER_Y - ADC_MIN
nx = dx / (span_x_pos if dx >= 0 else span_x_neg) if dx != 0 else 0.0
ny = dy / (span_y_pos if dy >= 0 else span_y_neg) if dy != 0 else 0.0
# Invert Y so pushing stick up moves pupil up
ny = -ny
# Clamp to [-1, 1]
nx = clamp(nx, -1.0, 1.0)
ny = clamp(ny, -1.0, 1.0)
# Exponential smoothing
nx_smooth = SMOOTH_ALPHA * nx + (1.0 - SMOOTH_ALPHA) * nx_smooth
ny_smooth = SMOOTH_ALPHA * ny + (1.0 - SMOOTH_ALPHA) * ny_smooth
# Re-clamp after smoothing
nx_smooth_clamped = clamp(nx_smooth, -1.0, 1.0)
ny_smooth_clamped = clamp(ny_smooth, -1.0, 1.0)
return nx_smooth_clamped, ny_smooth_clamped
def pupil_target_from_norm(nx, ny):
"""
Map normalized joystick values [-1..1] to a legal pupil center inside the eye.
We limit by ellipse equation (x/MAX_X)^2 + (y/MAX_Y)^2 <= 1.
If outside, project back to the ellipse boundary.
"""
# Proposed offsets
px = nx * MAX_X
py = ny * MAX_Y
# Check ellipse boundary; if outside, project back
if (px*px) / (MAX_X*MAX_X) + (py*py) / (MAX_Y*MAX_Y) > 1.0:
# Normalize direction to ellipse edge
# Scale so that (px/MAX_X, py/MAX_Y) lies on unit circle
k = 1.0 / sqrt((px*px) / (MAX_X*MAX_X) + (py*py) / (MAX_Y*MAX_Y))
px *= k
py *= k
# Final pupil center
cx = int(EYE_CX + px)
cy = int(EYE_CY + py)
return cx, cy
def draw_eye(cx, cy):
"""
Draw the eye (sclera outline + filled sclera) and the pupil at (cx, cy).
Monochrome: 1 = white (ON), 0 = black (OFF).
"""
draw.rectangle((0, 0, WIDTH, HEIGHT), outline=0, fill=0)
# Outer eye (white sclera with border)
# Outer ellipse
x0 = EYE_CX - EYE_W // 2
y0 = EYE_CY - EYE_H // 2
x1 = EYE_CX + EYE_W // 2
y1 = EYE_CY + EYE_H // 2
# Border: draw multiple outlines to simulate thickness
for t in range(BORDER):
draw.ellipse((x0 - t, y0 - t, x1 + t, y1 + t), outline=1, fill=0)
# Filled sclera (white)
draw.ellipse((x0 + 1, y0 + 1, x1 - 1, y1 - 1), outline=0, fill=1)
# Optional iris ring (white ring around pupil); comment out if undesired
if IRIS_R > PUPIL_R:
draw.ellipse((cx - IRIS_R, cy - IRIS_R, cx + IRIS_R, cy + IRIS_R), outline=0, fill=0)
draw.ellipse((cx - (IRIS_R - 2), cy - (IRIS_R - 2), cx + (IRIS_R - 2), cy + (IRIS_R - 2)), outline=0, fill=1)
# Pupil (black)
draw.ellipse((cx - PUPIL_R, cy - PUPIL_R, cx + PUPIL_R, cy + PUPIL_R), outline=0, fill=0)
# Optional text (for debugging)
# txt = "X/Y"
# tw, th = font.getsize(txt)
# draw.text((2, 2), txt, font=font, fill=1)
def main():
try:
while True:
# Read joystick → normalized [-1..1]
nx, ny = read_joystick_norm()
# Compute pupil center within eye bounds
cx, cy = pupil_target_from_norm(nx, ny)
# Draw and show
draw_eye(cx, cy)
oled.image(image)
oled.show()
time.sleep(0.02) # ~50 FPS
except KeyboardInterrupt:
oled.fill(0)
oled.show()
print("\nExited.")
if __name__ == "__main__":
main()
Code verstehen
Analoges Auslesen des Joysticks
Zwei ADC-Kanäle lesen die X- und Y-Positionen
(0..4095). Das Skript wandelt diese Werte in normalisierte Bewegungen[-1..1]um mit:Dead-Zone-Behandlung
Richtungsinvertierung (oben = positives Y)
Glättung mithilfe eines exponentiellen gleitenden Durchschnitts (EMA)
def read_joystick_norm(): """ Read joystick and produce normalized values in [-1, 1] for X and Y, with dead zone and smoothing. Y is inverted so up is positive. """ global nx_smooth, ny_smooth rx = float(joy_x.read()) ry = float(joy_y.read()) # Raw offset from center dx = rx - ADC_CENTER_X dy = ry - ADC_CENTER_Y ...
Geometrie des Auges
Das Auge wird gezeichnet als:
eine Ellipse für die Sklera (weiß)
optionaler äußerer Rand
optionaler Iris-Ring
eine schwarze Pupille
def draw_eye(cx, cy): """ Draw the eye (sclera outline + filled sclera) and the pupil at (cx, cy). Monochrome: 1 = white (ON), 0 = black (OFF). """ draw.rectangle((0, 0, WIDTH, HEIGHT), outline=0, fill=0) # Outer eye (white sclera with border) # Outer ellipse x0 = EYE_CX - EYE_W // 2 y0 = EYE_CY - EYE_H // 2 x1 = EYE_CX + EYE_W // 2 y1 = EYE_CY + EYE_H // 2 ...
Bewegungsbegrenzung der Pupille
Der Mittelpunkt der Pupille wird durch die Ellipsengleichung begrenzt:
(px/MAX_X)^2 + (py/MAX_Y)^2 <= 1Wenn eine Eingabe die Pupille außerhalb des Auges bewegen würde, projiziert das Skript sie zurück auf die Ellipsengrenze.
def pupil_target_from_norm(nx, ny): """ Map normalized joystick values [-1..1] to a legal pupil center inside the eye. We limit by ellipse equation (x/MAX_X)^2 + (y/MAX_Y)^2 <= 1. If outside, project back to the ellipse boundary. """ # Proposed offsets px = nx * MAX_X py = ny * MAX_Y # Check ellipse boundary; if outside, project back if (px*px) / (MAX_X*MAX_X) + (py*py) / (MAX_Y*MAX_Y) > 1.0: ...
Darstellung (Rendering)
In jedem Frame:
wird der Hintergrund des Auges neu gezeichnet
wird die Position der Pupille berechnet
wird der Bildpuffer an das OLED gesendet
wird das Display mit etwa 50 FPS aktualisiert
Hauptschleife
Liest kontinuierlich den Joystick → normalisiert die Werte → berechnet die Pupillenposition → zeichnet das Auge neu → aktualisiert das Display.
Fehlerbehebung
Joystickbewegung wirkt ruckelig
Erhöhen Sie
SMOOTH_ALPHAErhöhen Sie
DEADZONE
Auge wirkt gestreckt oder zu klein
Passen Sie Folgendes an:
EYE_W, EYE_H = 90, 48
Pupille ragt aus dem Auge heraus
Erhöhen Sie:
PUPIL_MARGIN = PUPIL_R + 3
Joystickachsen sind vertauscht
Tauschen Sie die ADC-Kanäle oder invertieren Sie die Vorzeichen.
Probieren Sie es selbst aus
Blinkanimation hinzufügen
Fügen Sie ein zeitgesteuertes Öffnen und Schließen der Augenlider hinzu.
Wütende / fröhliche Augenbrauen
Zeichnen Sie stilisierte Augenbrauen, die auf die Joystickbewegung reagieren.
Follow-the-Dot-Spiel
Fügen Sie einen beweglichen Zielpunkt hinzu, den das Auge „verfolgen“ soll.
Taste zum Umschalten von Modi
Wechseln Sie zwischen verschiedenen Augenstilen: Roboterauge, Cartoon-Auge, Katzenauge.
Mehrere Augen anzeigen
Zeichnen Sie zwei Augen, die sich gemeinsam oder unabhängig voneinander bewegen.
Diese Erweiterungen verwandeln das einfache Joystick-Auge in eine leistungsfähige OLED-Animations- und Interaktionsdemo.
