2.15 10-Achsen-IMU-Sensormodul

Einführung

Das 10-Achsen-IMU-Modul (Inertial Measurement Unit) kombiniert mehrere Sensoren, um umfassende Bewegungs- und Umweltdaten bereitzustellen. Es integriert einen barometrischen Drucksensor (SPL06_001) zur Höhenmessung, einen 6-Achsen-Bewegungssensor (SH3001) für Beschleunigungs- und Rotationsmessungen sowie einen 3-Achsen-Magnetometer (QMC6310) zur Bestimmung der Kompassrichtung. Dieses leistungsfähige Modul eignet sich ideal für Robotik, Navigationssysteme und Anwendungen zur Bewegungserfassung.

Was Sie benötigen

Hier sind die für dieses Projekt erforderlichen Komponenten:

KOMPONENTENBESCHREIBUNG	KAUFLINK
Jumper-Kabel	BUY
10 Axis IMU module	-
Raspberry Pi	-

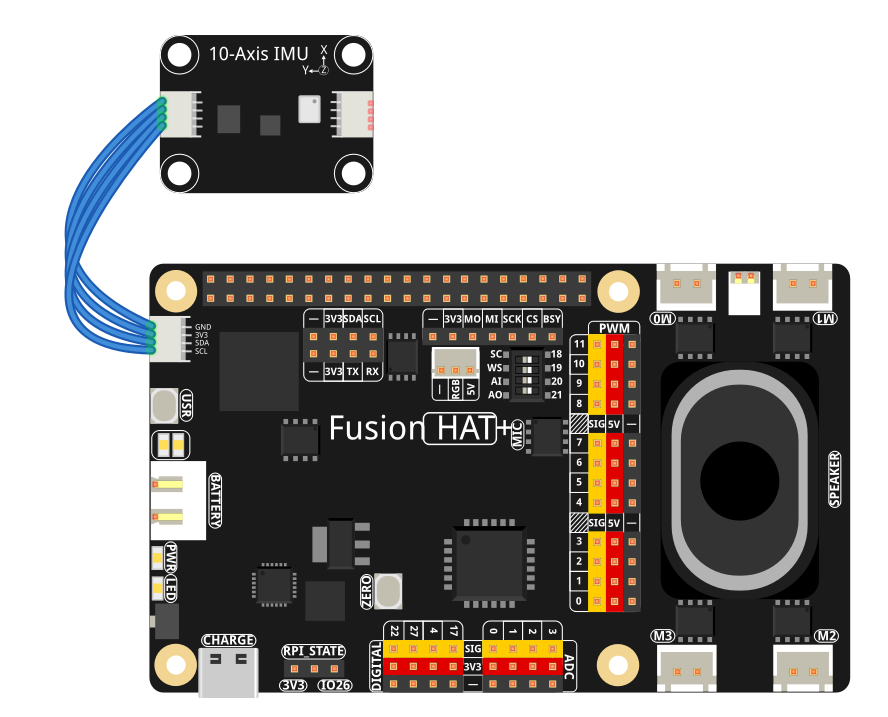

Verdrahtungsdiagramm

Verbinden Sie das IMU-Modul mit dem Raspberry Pi wie unten dargestellt:

Stellen Sie sicher, dass die I2C-Verbindungen korrekt hergestellt sind:

VCC → 3.3V
GND → GND
SDA → GPIO 2 (SDA)
SCL → GPIO 3 (SCL)

Bibliothek installieren

Installieren Sie die 10-Achsen-Bibliothek:

sudo pip install git+https://github.com/sunfounder/sunfounder-imu-python.git --break-system-packages

IMU kalibrieren

Führen Sie das Kalibrierungsskript aus, um die IMU zu kalibrieren:

sudo python3 -m sunfounder_imu.calibrate

Folgen Sie anschließend den Anweisungen im Skript, um die Kalibrierung der IMU abzuschließen.

Beispiel ausführen

Der gesamte in diesem Tutorial verwendete Beispielcode befindet sich im Verzeichnis ai-lab-kit. Führen Sie die folgenden Schritte aus, um das Beispiel auszuführen:

cd ~/ai-lab-kit/python/
sudo python3 2.15_10axis_imu.py

Dieses Python-Skript liest umfassende Bewegungs- und Umweltdaten vom 10-Achsen-IMU-Modul aus. Bei der Ausführung:

Das Skript initialisiert die Kommunikation mit allen drei integrierten Sensoren über I2C.
Jeder Sensor wird erkannt und seine I2C-Adresse zur Überprüfung angezeigt.
Die Hauptschleife liest kontinuierlich Daten aus und zeigt sie an, darunter:
- Höhe (aus dem barometrischen Druck berechnet)
- Kompassrichtung (Azimut)
- 3-Achsen-Beschleunigung
- 3-Achsen-Winkelgeschwindigkeit (Gyroskop)
- 3-Achsen-Magnetfeldstärke
- Temperatur und Luftdruck
Die Daten werden alle 0,5 Sekunden aktualisiert und ermöglichen so eine Echtzeit-Bewegungsverfolgung.
Das Programm läuft, bis es mit Ctrl+C unterbrochen wird, und beendet sich anschließend ordnungsgemäß.

Code

Nachfolgend ist der Python-Code zum Auslesen der Daten des 10-Achsen-IMU-Moduls aufgeführt:

#!/usr/bin/env python3
"""
Read data from all three sensors on the 10 Axis IMU module:
- SPL06_001: temperature, pressure, altitude
- SH3001: temperature, accelerometer, gyroscope
- QMC6310: compass heading

Gracefully exits when Ctrl+C is pressed.
"""

from time import sleep

# Import Sunfounder sensor modules
from sunfounder_imu import IMU

def main():
    imu = IMU()
    sensors = imu.find_sensor()
    if len(sensors) == 0:
        print("No sensor found.")
        return
    for address, class_type in sensors.items():
        name = class_type.__name__
        print(f"Found sensor {name} at address 0x{address:02X}")
    sleep(3)

    try:
        while True:
            data = imu.read()

            print(f"Altitude={data['altitude']:7.2f} m")
            print(f"Azimuth={data['azimuth']:7.2f} °")
            print(f"Acceleration:")
            print(f"  X={data['acceleration'].x:7.2f} m/s²")
            print(f"  Y={data['acceleration'].y:7.2f} m/s²")
            print(f"  Z={data['acceleration'].z:7.2f} m/s²")
            print(f"Gyroscrope:")
            print(f"  X={data['gyroscrope'].x:7.2f} °/s")
            print(f"  Y={data['gyroscrope'].y:7.2f} °/s")
            print(f"  Z={data['gyroscrope'].z:7.2f} °/s")
            print(f"Magenatic:")
            print(f"  X={data['magenatic'].x:7.2f} μT")
            print(f"  Y={data['magenatic'].y:7.2f} μT")
            print(f"  Z={data['magenatic'].z:7.2f} μT")
            print(f"Temperature={data['temperature']:7.2f} °C")
            print(f"Pressure={data['pressure']:7.2f} hPa")

            sleep(0.5)

    except KeyboardInterrupt:
        print("\nExiting program...")


if __name__ == "__main__":
    main()

Code verstehen

Importe und Einrichtung:
```
from time import sleep
from sunfounder_imu import IMU
```
Das Skript importiert die erforderlichen Module: sleep für Zeitverzögerungen und die Klasse IMU aus der Sunfounder-Bibliothek, um mit dem Sensormodul zu kommunizieren.
Sensorinitialisierung:
```
imu = IMU()
sensors = imu.find_sensor()
if len(sensors) == 0:
    print("No sensor found.")
    return
```
Es wird ein IMU-Objekt erstellt und nach angeschlossenen Sensoren auf dem I2C-Bus gesucht. Wenn keine Sensoren gefunden werden, beendet das Programm die Ausführung.
Sensorerkennung:
```
for address, class_type in sensors.items():
    name = class_type.__name__
    print(f"Found sensor {name} at address 0x{address:02X}")
```
Zeigt Informationen zu jedem erkannten Sensor an, einschließlich Sensortyp und I2C-Adresse, was besonders für Debugging-Zwecke hilfreich ist.
Hauptschleife zum Auslesen der Daten:
```
while True:
    data = imu.read()
    # Display all sensor readings with formatted output
    sleep(0.5)
```
- Ruft imu.read() auf, um alle Sensordaten als ein einzelnes Dictionary zu erhalten
- Formatiert und zeigt jeden Parameter mit einheitlicher Dezimalgenauigkeit an
- Enthält eine Verzögerung von 0,5 Sekunden, um eine gute Balance zwischen Aktualisierungsrate und Lesbarkeit zu gewährleisten
Sauberes Beenden:
```
except KeyboardInterrupt:
    print("\nExiting program...")
```
Fängt die Ausnahme KeyboardInterrupt ab, sodass das Programm sauber beendet werden kann, wenn Ctrl+C gedrückt wird.

Fehlerbehebung

Keine Sensoren gefunden:
- Ursache: Falsche Verdrahtung oder Probleme bei der I2C-Kommunikation.
- Lösung:
  - Überprüfen Sie alle Verbindungen: VCC, GND, SDA, SCL
  - Prüfen Sie, ob I2C auf dem Raspberry Pi aktiviert ist: sudo raspi-config → Interface Options → I2C
  - Führen Sie i2cdetect -y 1 aus, um zu prüfen, ob die Sensoren unter ihren Adressen erkannt werden
Unstabile oder fehlerhafte Messwerte:
- Ursache: Elektrische Störungen oder Kalibrierungsprobleme der Sensoren.
- Lösung:
  - Halten Sie das Modul von starken Magnetfeldern oder Motoren fern
  - Stellen Sie eine stabile Stromversorgung mit geeigneten Entkopplungskondensatoren sicher
  - Platzieren Sie das Modul während der Messung auf einer stabilen Oberfläche
Falsche Höhenwerte:
- Ursache: Nicht kalibrierter Referenzwert für den barometrischen Druck.
- Lösung: Die Höhe wird relativ zum Luftdruck auf Meereshöhe berechnet. Für genauere Messungen sollten Sie mit einer bekannten Höhe kalibrieren oder den Referenzwert für den Luftdruck auf Meereshöhe anpassen.
Ungenaue Kompassrichtung:
- Ursache: Lokale magnetische Störungen oder unzureichende Kalibrierung.
- Lösung:
  - Führen Sie eine Magnetometer-Kalibrierung durch, indem Sie das Modul in einer Achtbewegung (Figure-8) drehen
  - Halten Sie das Modul von Metallobjekten, Computern und anderen magnetischen Quellen fern

Erweiterungsideen

Bewegungserkennungs-Alarm: Lösen Sie eine Warnung aus, wenn die Beschleunigung einen bestimmten Schwellenwert überschreitet:

acceleration_magnitude = (data['acceleration'].x**2 +
                          data['acceleration'].y**2 +
                          data['acceleration'].z**2)**0.5
if acceleration_magnitude > 2.0:  # 2G threshold
    print("Motion detected!")

Orientierungserkennung: Bestimmen Sie die Ausrichtung des Geräts anhand kombinierter Sensordaten:

# Simple orientation detection using accelerometer
if abs(data['acceleration'].z) > 9.0:
    print("Device is flat")
elif data['acceleration'].y > 8.0:
    print("Device is upright")

Datenprotokollierung: Speichern Sie Sensordaten zur späteren Analyse in einer Datei:

import csv
with open('imu_data.csv', 'a') as f:
    writer = csv.writer(f)
    writer.writerow([data['temperature'], data['pressure'],
                    data['altitude'], data['azimuth']])

Neigungskompensierter Kompass: Verbessern Sie die Genauigkeit der Richtungsbestimmung mithilfe der Beschleunigungsdaten:

# Basic tilt compensation (simplified)
pitch = math.asin(-data['acceleration'].x / 9.81)
roll = math.asin(data['acceleration'].y / (9.81 * math.cos(pitch)))
# Apply compensation to magnetometer readings

Fazit

Dieses Projekt zeigt, wie ein 10-Achsen-IMU-Modul verwendet werden kann, um umfassende Bewegungs- und Umweltdaten mit einem Raspberry Pi zu erfassen. Durch die Kombination von Druck-, Beschleunigungs-, Rotations- und Magnetfeldsensoren bietet dieses Modul eine vollständige Lösung zur Trägheitsmessung, die sich für fortgeschrittene Anwendungen wie Drohnenstabilisierung, Robotik-Navigation und Bewegungserfassungssysteme eignet. Die hier geschaffene Grundlage ermöglicht eine weiterführende Beschäftigung mit Sensor-Fusion-Algorithmen und komplexer Bewegungsanalyse.
