1.3 Aktiver Summer

Einführung

In diesem Projekt lernen wir, wie man einen aktiven Summer mithilfe eines NPN-Transistors ansteuert, um einen Piepton zu erzeugen. Aktive Summer sind einfache Bauteile, die in vielen Elektronikprojekten verwendet werden, um akustische Signale zu erzeugen.

Benötigte Komponenten

Um dieses Projekt umzusetzen, benötigen Sie die folgenden Komponenten:

KOMPONENTE	KAUFLINK
Jumper-Kabel	BUY
Widerstand	BUY
Summer	-
Transistor	BUY
Fusion HAT+	-
Raspberry Pi	-

Schaltplan

Die Schaltung verwendet einen aktiven Summer, einen NPN-Transistor und einen 1kΩ-Widerstand. Der Widerstand schützt den Transistor, indem er den Basisstrom begrenzt. Wenn GPIO17 ein High-Signal (3,3 V) ausgibt, leitet der Transistor, sodass Strom durch den Summer fließen kann und ein Piepton entsteht. Wenn GPIO17 ein Low-Signal ausgibt, sperrt der Transistor und der Summer bleibt stumm.

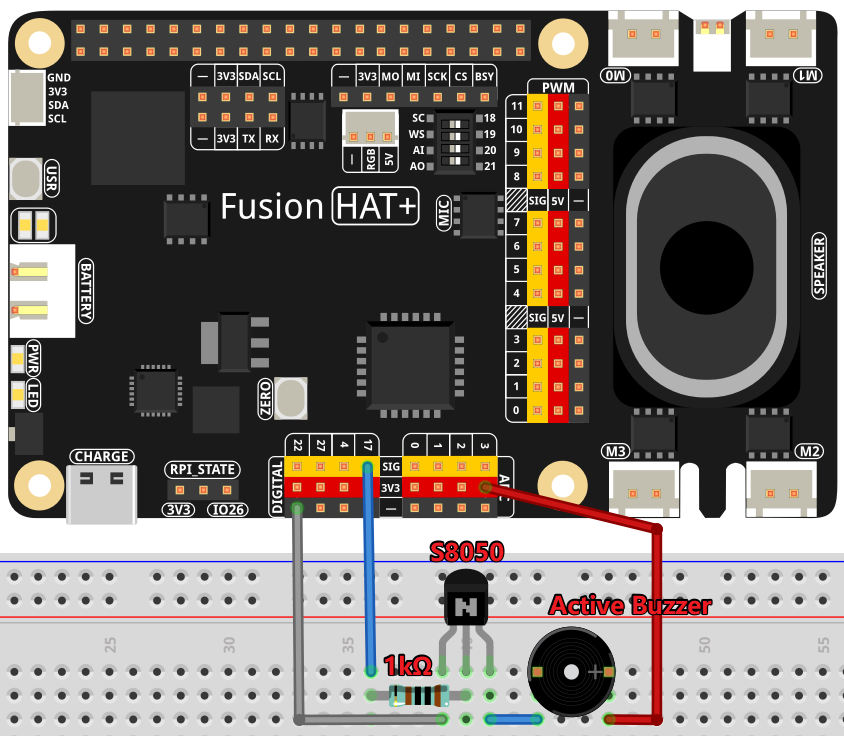

Verdrahtungsdiagramm

Folgen Sie diesen Schritten, um die Schaltung aufzubauen:

Platzieren Sie den NPN-Transistor, den Summer und den Widerstand auf dem Breadboard.
Verbinden Sie die Basis des Transistors über den Widerstand mit GPIO17.
Verbinden Sie den Emitter des Transistors mit der Stromversorgung (+).
Verbinden Sie den Kollektor des Transistors mit einem Anschluss des Summers.
Verbinden Sie den anderen Anschluss des Summers mit Masse (-).

Beispiel ausführen

Der gesamte Beispielcode in diesem Tutorial befindet sich im Verzeichnis ai-lab-kit. Folgen Sie diesen Schritten, um das Beispiel auszuführen:

cd ~/ai-lab-kit/python/
sudo python3 1.3_ActiveBuzzer.py

Dieses Python-Skript steuert einen Summer, der mit GPIO-Pin 17 eines Raspberry Pi verbunden ist. Wenn das Programm ausgeführt wird:

Der Summer schaltet sich alle 0,1 Sekunden ein und aus und erzeugt dadurch einen Piepton.
Das Programm gibt synchron zum Zustand des Summers die Meldungen „Buzzer On“ und „Buzzer Off“ in der Konsole aus.
Das Piepen läuft unbegrenzt weiter, bis der Benutzer das Skript mit Ctrl+C unterbricht.

Code

Der folgende Python-Code steuert den aktiven Summer und lässt ihn in einer Schleife ein- und ausschalten:

#!/usr/bin/env python3
from fusion_hat.modules import Buzzer
from fusion_hat.pin import Pin
from time import sleep

# Initialize a Buzzer object on GPIO pin 17
buzzer = Buzzer(Pin(17))

try:
   while True:
      # Turn on the buzzer
      print('Buzzer On')
      buzzer.on()
      sleep(0.1)  # Keep the buzzer on for 0.1 seconds

      # Turn off the buzzer
      print('Buzzer Off')
      buzzer.off()
      sleep(0.1)  # Keep the buzzer off for 0.1 seconds

except KeyboardInterrupt:
   # Handle KeyboardInterrupt (Ctrl+C) for clean script termination
   pass

Nach dem Ausführen des Skripts piept der mit dem Raspberry Pi verbundene Summer wiederholt, indem er alle 0,1 Sekunden ein- und ausgeschaltet wird. Gleichzeitig zeigt die Konsole die Meldungen „Buzzer On“ und „Buzzer Off“ an, die mit dem Geräusch des Summers übereinstimmen. Der Summer piept so lange weiter, bis Sie das Programm durch Drücken von Ctrl + C beenden.

Den Code verstehen

Bibliotheken importieren

Die Bibliothek fusion_hat bietet eine einfach zu verwendende Schnittstelle zur Steuerung der GPIO-Pins, und time wird für Zeitverzögerungen verwendet.
```
from fusion_hat.modules import Buzzer
from fusion_hat.pin import Pin
from time import sleep
```
Initialisierung des Summers

Das Buzzer-Objekt wird erstellt und mit Pin 17 verknüpft.
```
buzzer = Buzzer(Pin(17))
```
Steuerungsschleife

Das Programm verwendet eine Endlosschleife (while True), um den Summer alle 0,1 Sekunden ein- und auszuschalten und so einen Piepton zu erzeugen. Die print-Anweisungen geben Rückmeldungen in der Konsole aus.
```
while True:
   print('Buzzer On')
   buzzer.on()
   sleep(0.1)
   print('Buzzer Off')
   buzzer.off()
   sleep(0.1)
```
Behandlung von Tastaturunterbrechungen

Der try-except-Block stellt sicher, dass das Programm sauber mit Ctrl+C beendet werden kann, ohne Fehler auszulösen.
```
except KeyboardInterrupt:
   pass
```

Fehlerbehebung

Kein Ton vom Summer
- Ursache: Falsche GPIO-Pin-Verbindung oder falsche Verdrahtung des Summers.
- Lösung: Stellen Sie sicher, dass der Summer korrekt mit GPIO-Pin 17 und Masse (GND) verbunden ist.
Summer bleibt ständig an oder aus
- Ursache: Defekter Summer oder Problem mit der GPIO-Konfiguration.
- Lösung: Überprüfen Sie die Funktion des Summers, indem Sie ihn direkt mit einer Spannung testen.
Skript reagiert nicht auf KeyboardInterrupt
- Ursache: Der except-Block verarbeitet die Unterbrechung möglicherweise nicht korrekt.
- Lösung: Stellen Sie sicher, dass der try...except KeyboardInterrupt-Block korrekt implementiert ist und keine anderen Prozesse die Hauptschleife blockieren.
Das Piepen ist zu schnell oder störend
- Ursache: Das Intervall sleep(0.1) ist möglicherweise zu kurz.
- Lösung: Erhöhen Sie die Dauer von sleep(), um längere Pausen zwischen den Signaltönen zu erhalten.

Erweiterungsideen

Benutzerdefinierte Piepmuster

Erstellen Sie unterschiedliche Piepmuster für verschiedene Ereignisse oder Benachrichtigungen:

def beep_pattern():
   buzzer.on()
   sleep(0.3)
   buzzer.off()
   sleep(0.1)
   buzzer.on()
   sleep(0.1)
   buzzer.off()

Benutzereingabe zur Steuerung des Summers

Ermöglichen Sie dem Benutzer, den Summer dynamisch zu starten, zu stoppen oder das Piepmuster zu ändern:

while True:
   command = input("Enter 'on', 'off', or 'pattern': ")
   if command == 'on':
      buzzer.on()
   elif command == 'off':
      buzzer.off()
   elif command == 'pattern':
      beep_pattern()

Fazit

Dieses Projekt zeigt, wie man einen aktiven Summer mithilfe eines NPN-Transistors und der GPIO-Pins des Raspberry Pi ansteuert. Die einfache Code- und Hardwarestruktur macht es zu einem idealen Einstieg in soundbasierte Elektronikprojekte.
