3.1 Testare l’Auto

Qui imparerai a scrivere script per far avanzare l’auto, ma devi fare riferimento a Progetti con la Macchina per assemblare l’auto e ottenere una comprensione di base del funzionamento.

Prima di iniziare il progetto, è necessario conoscere i passaggi per utilizzare PictoBlox in Modalità Upload.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un intero kit, ecco il link:

Nome

ARTICOLI IN QUESTO KIT

LINK

Starter Kit 3 in 1

380+

3 in 1 Starter Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda SunFounder R3

ACQUISTA

Modulo Driver Motore L9110

-

Motore TT

-

Costruisci il Circuito

Il modulo driver motore L9110 è un modulo ad alta potenza per pilotare motori DC e stepper. Il modulo L9110 può controllare fino a 4 motori DC, o 2 motori DC con controllo di direzione e velocità.

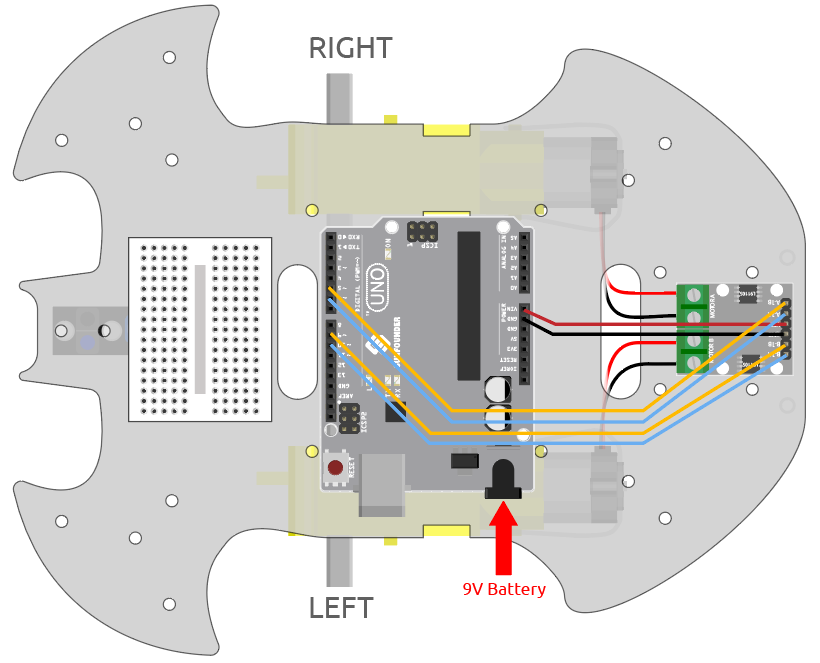

Collega i cavi tra il modulo L9110 e la scheda R3 secondo il diagramma sottostante.

Modulo L9110

Scheda R3

Motore

A-1B

5

A-1A

6

B-1B(B-2A)

9

B-1A

10

OB(B)

Filo nero del motore destro

OA(B)

Filo rosso del motore destro

OB(A)

Filo nero del motore sinistro

OA(A)

Filo rosso del motore sinistro

../../_images/car_21.png

Programmazione

1. Far avanzare l’auto

Basandosi sul cablaggio sopra descritto, sappiamo che i pin 5 e 6 sono utilizzati per controllare la rotazione del motore destro e i pin 9 e 10 per la rotazione del motore sinistro. Ora scriviamo uno script per far avanzare l’auto.

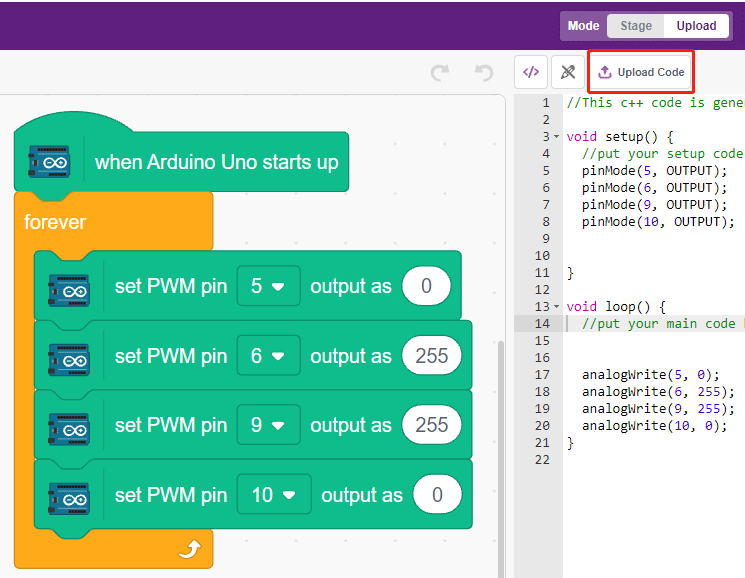

Dopo aver selezionato la scheda Arduino Uno, passa a Modalità Upload e scrivi lo script seguendo il diagramma qui sotto.

../../_images/1_test1.png

Fai clic sul pulsante Carica Codice per caricare il codice sulla scheda R3. Una volta fatto, vedrai i due motori dell’auto avanzare (se metti l’auto a terra, si muoverà in linea retta, ma potrebbe andare in curva a causa della differenza di velocità tra i due motori).

Se entrambi i motori non avanzano, ma si verificano le seguenti situazioni, devi regolare il cablaggio dei due motori.

  • Se entrambi i motori ruotano all’indietro contemporaneamente (il motore sinistro ruota in senso orario, il motore destro in senso antiorario), scambia il cablaggio dei motori sinistro e destro contemporaneamente: scambia OA(A) con OB(A) e OA(B) con OB(B).

  • Se il motore sinistro ruota all’indietro (rotazione in senso orario), scambia i cavi di OA(B) e OB(B) del motore sinistro.

  • Se il motore destro ruota all’indietro (rotazione in senso antiorario), scambia i cavi di OA(A) e OB(A) del motore destro.

2. Creare un blocco

Per rendere lo script più pulito e facile da usare, inseriamo tutti i blocchi che controllano il movimento in avanti in un unico blocco, e quando lo usiamo, basta richiamare direttamente questo blocco.

Clicca su Crea un Blocco nella palette I Miei Blocchi.

../../_images/1_test31.png

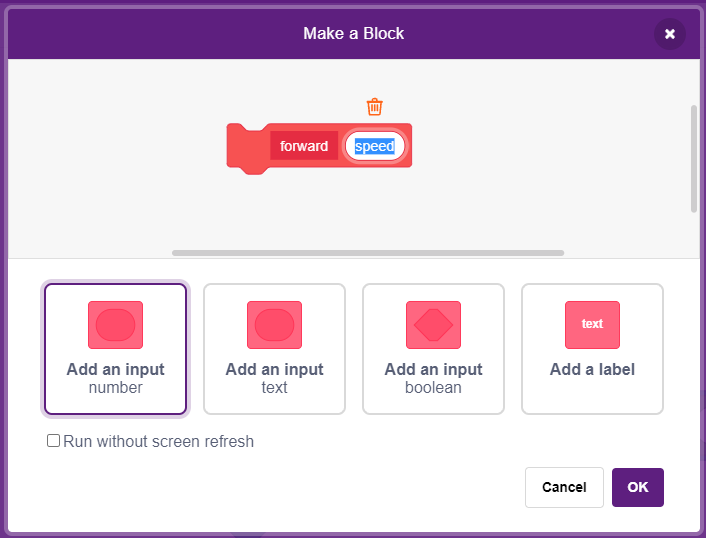

Inserisci il nome del blocco - avanti e seleziona Aggiungi un input, impostando il nome dell’input su velocità.

../../_images/1_test32.png

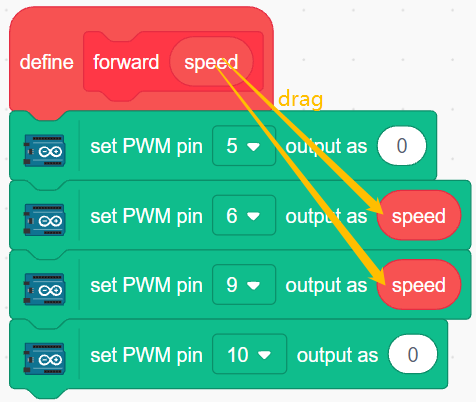

Trascina i blocchi che controllano l’avanzamento dell’auto in avanti, nota che devi aggiungere il parametro - velocità ai pin 6 e 9.

../../_images/1_test33.png

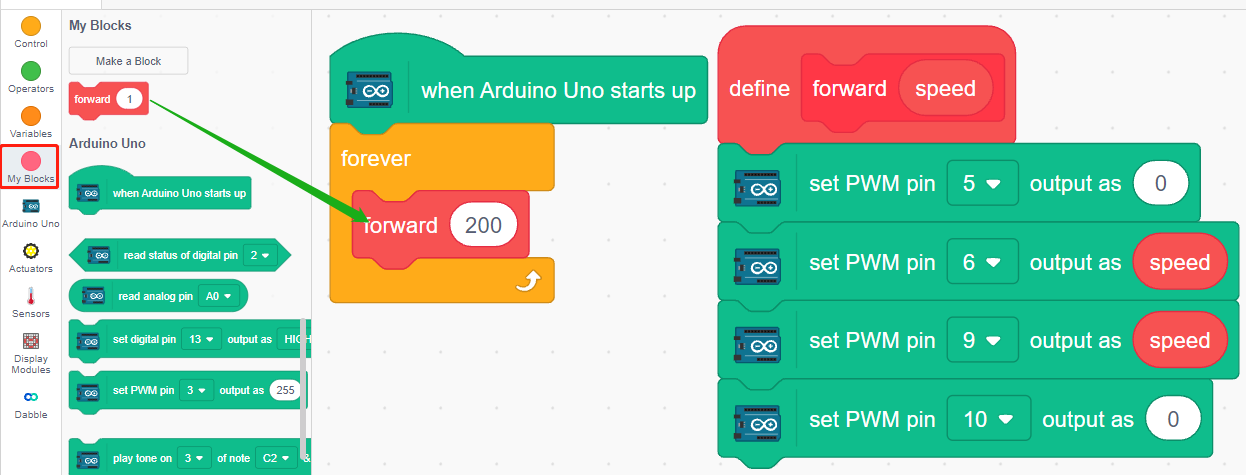

Richiama il blocco creato nel blocco [Avanti] - avanti. In modalità Carica, il blocco [Quando Arduino Uno si avvia] deve essere aggiunto all’inizio.

  • Il range di velocità di rotazione del motore è 100 ~ 255.

../../_images/1_test3.png

3. Regolazione della velocità dei motori

Poiché potrebbe esserci una leggera differenza nella velocità dei 2 motori, che porta l’auto a non muoversi in linea retta, possiamo assegnare velocità diverse ai motori sinistro e destro per mantenere l’auto il più possibile in linea retta.

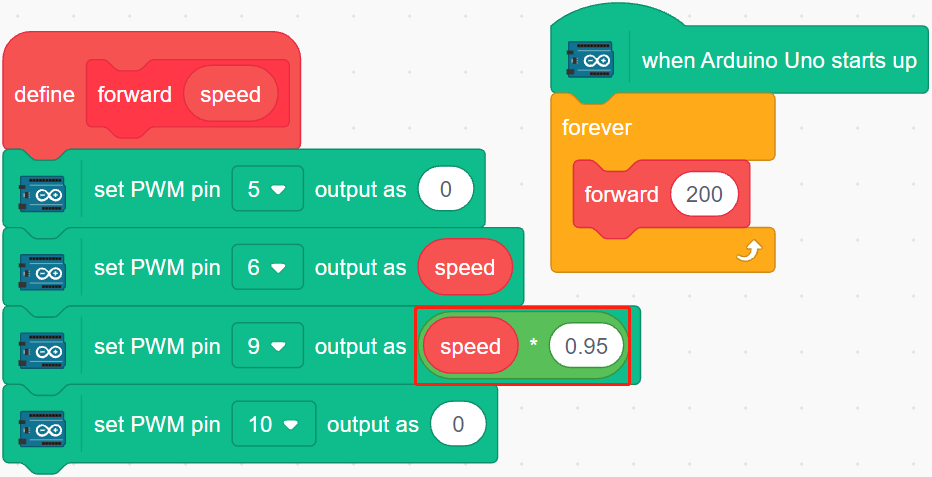

Dato che la mia auto tende a spostarsi lentamente verso destra, qui riduco la velocità del motore sinistro.

../../_images/1_test2.png
