6.4 Ausilio al Parcheggio¶

Immagina questo: sei in auto, pronto a fare retromarcia per entrare in un parcheggio stretto. Con il nostro progetto, avrai un modulo ultrasonico montato sul retro del veicolo che fungerà da occhio digitale. Quando innesti la retromarcia, il modulo si attiva emettendo impulsi ultrasonici che rimbalzano sugli ostacoli dietro di te.

La magia avviene quando questi impulsi tornano al modulo. Esso calcola rapidamente la distanza tra la tua auto e gli oggetti circostanti, trasformando questi dati in un feedback visivo in tempo reale visualizzato su un vivace schermo LCD. Vedrai indicatori dinamici a colori che rappresentano la vicinanza degli ostacoli, garantendo una comprensione chiara dell’ambiente circostante.

Ma non ci siamo fermati qui. Per immergerti ulteriormente nell’esperienza di guida, abbiamo incorporato un vivace cicalino. Mentre la tua auto si avvicina a un ostacolo, il ritmo del cicalino aumenta, creando una sinfonia uditiva di avvertimenti. È come avere un’orchestra personale che ti guida attraverso le complessità del parcheggio in retromarcia.

Questo progetto innovativo combina tecnologia all’avanguardia con un’interfaccia utente interattiva, rendendo la tua esperienza di retromarcia sicura e senza stress. Con il modulo ultrasonico, il display LCD e il vivace cicalino che lavorano in armonia, ti sentirai sicuro e a tuo agio mentre manovri in spazi ristretti, permettendoti di concentrarti sul piacere della guida.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	OGGETTI IN QUESTO KIT	LINK
ESP32 Starter Kit	320+	ESP32 Starter Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
ESP32 Scheda	ACQUISTA
Estensione Fotocamera ESP32	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Resistore	ACQUISTA
Modulo Ultrasonico	ACQUISTA
Cicalino (Buzzer)	-
Transistor	ACQUISTA
I2C LCD1602	ACQUISTA

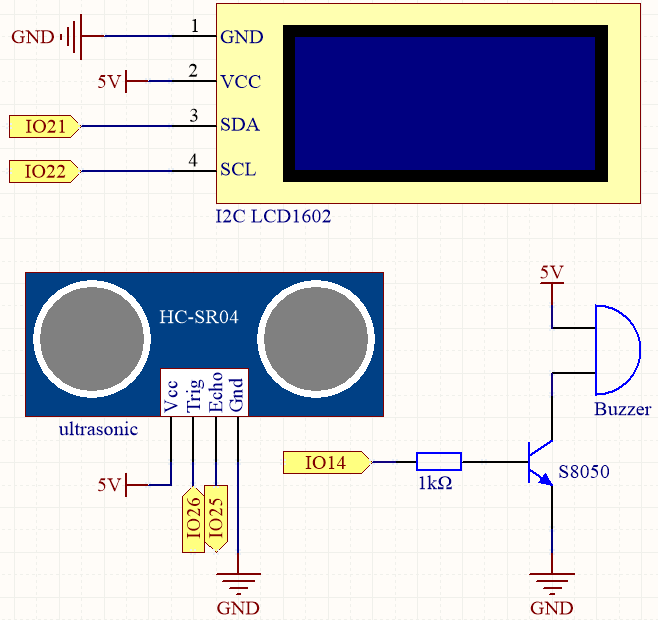

Schema

../../_images/circuit_6.4_reversing_aid.png

Il sensore ultrasonico nel progetto emette onde sonore ad alta frequenza e misura il tempo impiegato dalle onde per rimbalzare dopo aver colpito un oggetto. Analizzando questi dati, è possibile calcolare la distanza tra il sensore e l’oggetto. Per fornire un avviso quando l’oggetto è troppo vicino, viene utilizzato un cicalino per produrre un segnale acustico. Inoltre, la distanza misurata viene visualizzata su uno schermo LCD per una facile visualizzazione.

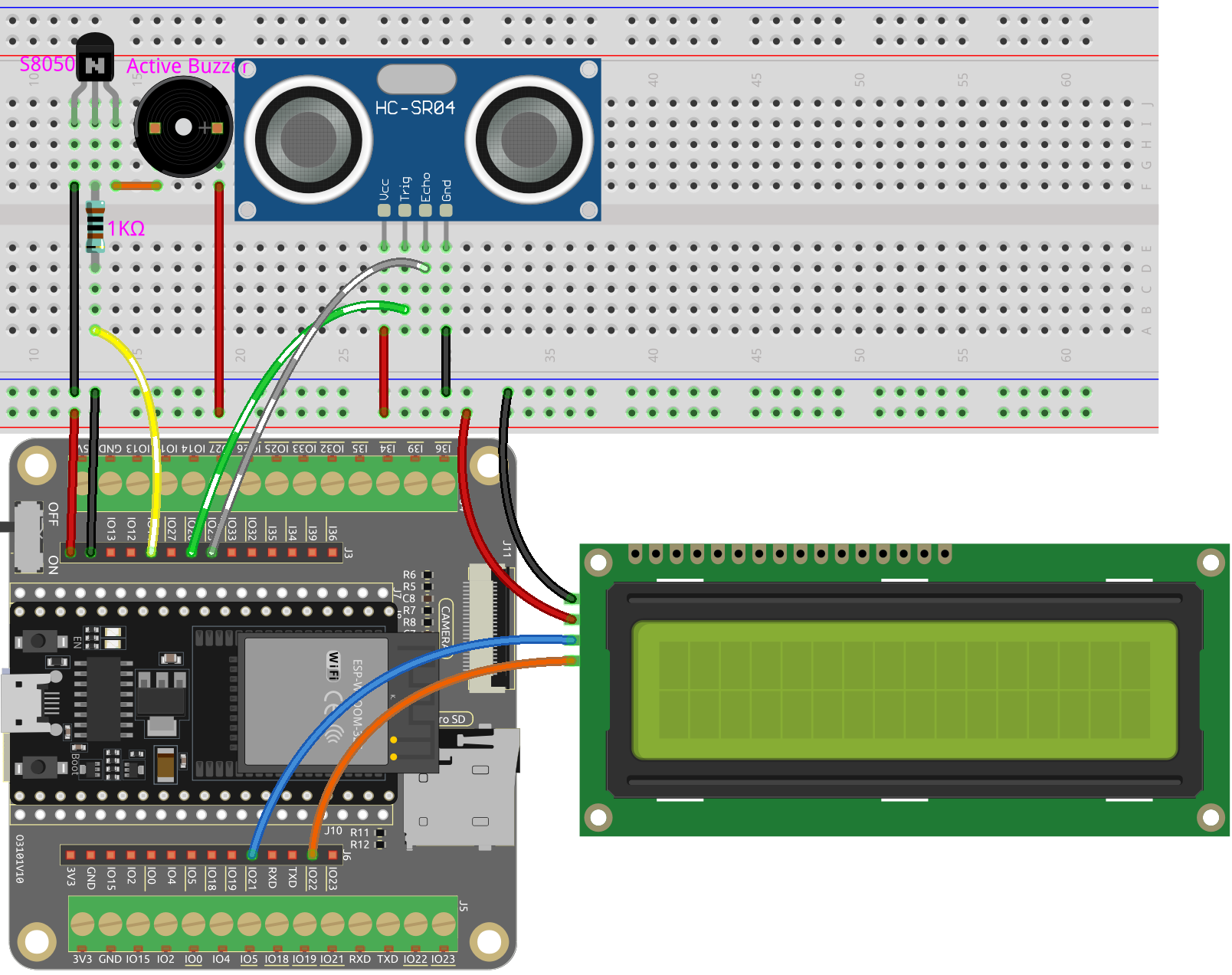

Cablatura

Codice

Nota

Apri il file 6.4_reversing_aid.py situato nel percorso esp32-starter-kit-main\micropython\codes, oppure copia e incolla il codice in Thonny. Successivamente, fai clic su «Esegui lo script corrente» o premi F5 per eseguirlo.
Assicurati di selezionare l’interprete «MicroPython (ESP32).COMxx» nell’angolo in basso a destra.

# Importa le librerie necessarie
from machine import Pin
import time
from lcd1602 import LCD
import _thread

# Inizializza il cicalino
buzzer = Pin(14, Pin.OUT)

# Inizializza il modulo ultrasonico
TRIG = Pin(26, Pin.OUT)
ECHO = Pin(25, Pin.IN)

# Inizializza il display LCD1602
lcd = LCD()

dis = 100

# Calcola la distanza
def distance():
    # Assicurati che il trigger sia inizialmente spento
    TRIG.off()
    time.sleep_us(2)  # Attendi 2 microsecondi

    # Invia un impulso di 10 microsecondi al pin di trigger
    TRIG.on()
    time.sleep_us(10)
    TRIG.off()

    # Attendi che il pin di echo si attivi
    while not ECHO.value():
        pass

    # Registra il tempo in cui il pin di echo si attiva
    time1 = time.ticks_us()

    # Attendi che il pin di echo si disattivi
    while ECHO.value():
        pass

    # Registra il tempo in cui il pin di echo si disattiva
    time2 = time.ticks_us()

    # Calcola la differenza di tempo tra i due tempi registrati
    during = time.ticks_diff(time2, time1)

    # Calcola e restituisci la distanza (in cm) utilizzando la velocità del suono (340 m/s)
    return during * 340 / 2 / 10000

# Thread per aggiornare continuamente la lettura del sensore ultrasonico
def ultrasonic_thread():
    global dis
    while True:
        dis = distance()

        # Pulisci lo schermo LCD
        lcd.clear()

        # Visualizza la distanza
        lcd.write(0, 0, 'Dis: %.2f cm' % dis)
        time.sleep(0.5)

# Avvia il thread di lettura del sensore ultrasonico
_thread.start_new_thread(ultrasonic_thread, ())

# Funzione per emettere un beep con il cicalino
def beep():
    buzzer.value(1)
    time.sleep(0.1)
    buzzer.value(0)
    time.sleep(0.1)

# Inizializza la variabile degli intervalli
intervals = 10000000
previousMills = time.ticks_ms()
time.sleep(1)

# Ciclo principale
while True:
    # Aggiorna gli intervalli in base alla distanza
    if dis < 0 and dis > 500:
        pass
    elif dis <= 10:
        intervals = 300
    elif dis <= 20:
        intervals = 500
    elif dis <= 50:
        intervals = 1000
    else:
        intervals = 2000

    # Stampa la distanza se non è -1
    if dis != -1:
        print('Distance: %.2f' % dis)
    time.sleep_ms(100)

    # Controlla se è il momento di emettere un beep
    currentMills = time.ticks_ms()
    if time.ticks_diff(currentMills, previousMills) >= intervals:
        beep()
        previousMills = currentMills

Quando lo script è in esecuzione, il modulo ultrasonico rileverà continuamente la distanza degli ostacoli davanti a esso e visualizzerà la distanza sul Shell e sull’I2C LCD1602.
Man mano che l’ostacolo si avvicina, la frequenza dei beep del cicalino diventerà più rapida.
La funzione ultrasonic_thread() viene eseguita in un thread separato in modo da poter aggiornare continuamente la misurazione della distanza senza bloccare il ciclo principale.

Nota

Se il codice e il cablaggio sono corretti, ma l’LCD non riesce a visualizzare alcun contenuto, puoi regolare il potenziometro sul retro per aumentare il contrasto.
