5.12 Misurazione della Distanza

Il modulo ultrasonico viene utilizzato per la misurazione della distanza o per il rilevamento di oggetti. In questo progetto, programmeremo il modulo per ottenere le distanze dagli ostacoli. Inviando impulsi ultrasonici e misurando il tempo necessario affinché rimbalzino indietro, possiamo calcolare le distanze. Questo ci consente di implementare azioni basate sulla distanza o comportamenti di evitamento degli ostacoli.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

OGGETTI IN QUESTO KIT

LINK

ESP32 Starter Kit

320+

ESP32 Starter Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

ESP32 Scheda

ACQUISTA

Estensione Fotocamera ESP32

ACQUISTA

Cavi Jumper

ACQUISTA

Modulo Ultrasonico

ACQUISTA

Pin Disponibili

  • Pin Disponibili

    Ecco un elenco dei pin disponibili sulla scheda ESP32 per questo progetto.

    Per Ingresso

    IO13, IO14, IO27, IO26, IO25, IO33, IO32, I35, I34, I39, I36, IO4, IO18, IO19, IO21, IO22, IO23

    Per Uscita

    IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

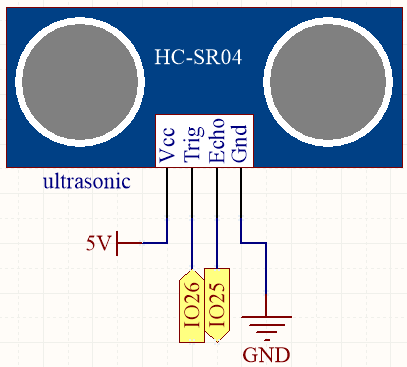

Schema

../../_images/circuit_5.12_ultrasonic.png

L’ESP32 invia un set di segnali a onda quadra al pin Trig del sensore ultrasonico ogni 10 secondi. Questo provoca l’emissione di un segnale ultrasonico a 40kHz. Se c’è un ostacolo davanti, le onde ultrasoniche verranno riflesse indietro.

Registrando il tempo che intercorre tra l’invio e la ricezione del segnale, dividendo per 2 e moltiplicando per la velocità della luce, è possibile determinare la distanza dall’ostacolo.

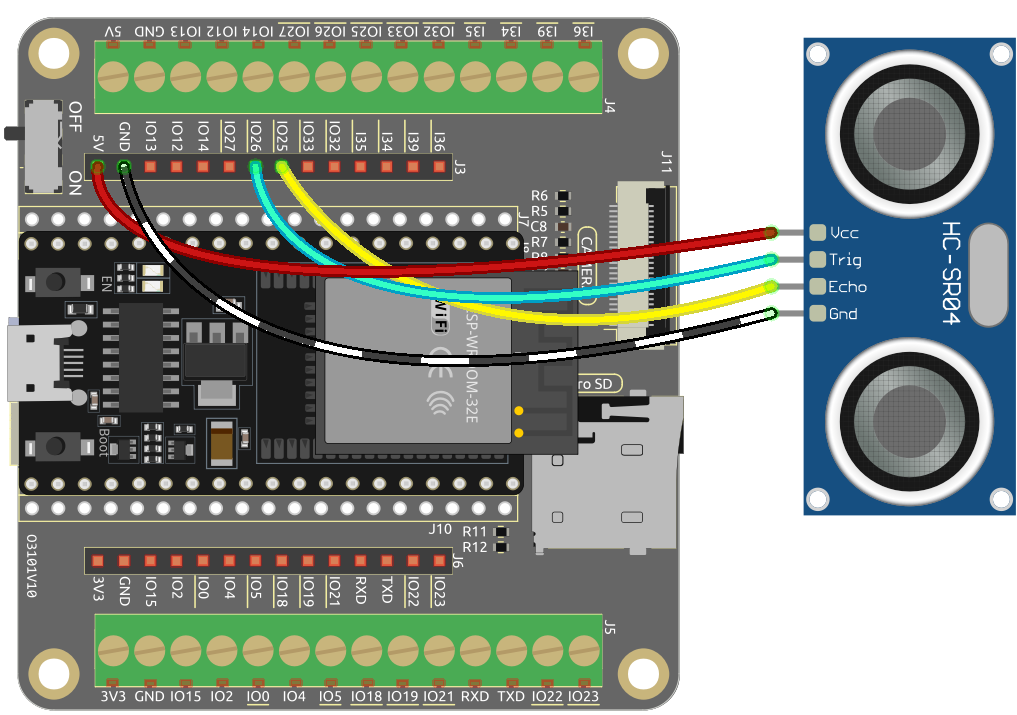

Cablaggio

../../_images/5.12_ultrasonic_bb.png

Codice

Nota

  • Apri il file 5.12_ultrasonic.py situato nel percorso esp32-starter-kit-main\micropython\codes, oppure copia e incolla il codice in Thonny. Successivamente, fai clic su «Esegui lo script corrente» o premi F5 per eseguirlo.

  • Assicurati di selezionare l’interprete «MicroPython (ESP32).COMxx» nell’angolo in basso a destra.

import machine
import time

# Definisci i pin di trigger ed echo per il sensore di distanza
TRIG = machine.Pin(26, machine.Pin.OUT)
ECHO = machine.Pin(25, machine.Pin.IN)

# Calcola la distanza utilizzando il sensore ultrasonico
def distance():
    # Assicurati che il trigger sia inizialmente spento
    TRIG.off()
    time.sleep_us(2)  # Attendi 2 microsecondi

    # Invia un impulso di 10 microsecondi al pin di trigger
    TRIG.on()
    time.sleep_us(10)
    TRIG.off()

    # Attendi che il pin di echo diventi alto
    while not ECHO.value():
        pass

    # Registra il tempo in cui il pin di echo diventa alto
    time1 = time.ticks_us()

    # Attendi che il pin di echo diventi basso
    while ECHO.value():
        pass

    # Registra il tempo in cui il pin di echo diventa basso
    time2 = time.ticks_us()

    # Calcola la differenza di tempo tra i due tempi registrati
    during = time.ticks_diff(time2, time1)

    # Calcola e restituisci la distanza (in cm) utilizzando la velocità del suono (340 m/s)
    return during * 340 / 2 / 10000

# Misura e stampa continuamente la distanza
while True:
    dis = distance()
    print('Distance: %.2f' % dis)
    time.sleep_ms(300)  # Attendi 300 millisecondi prima di ripetere

Una volta che il programma è in esecuzione, la Shell stamperà la distanza rilevata dal sensore ultrasonico dall’ostacolo davanti.
