6.6 Dado Digitale

Questo progetto si basa sul progetto 2.5 Display Numerico, aggiungendo un pulsante per controllare la cifra visualizzata sul display a sette segmenti.

Quando il pulsante viene premuto, il display a 7 segmenti scorre attraverso i numeri da 1 a 6 e, quando il pulsante viene rilasciato, visualizza un numero casuale.

Questo ciclo si ripete ogni volta che il pulsante viene premuto.

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un intero kit, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK
Kit di Partenza ESP32	320+	ESP32 Starter Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI	LINK DI ACQUISTO
ESP32 Scheda	ACQUISTA
Estensione Fotocamera ESP32	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
74HC595	ACQUISTA
Display a 7 Segmenti	ACQUISTA
Pulsante	ACQUISTA

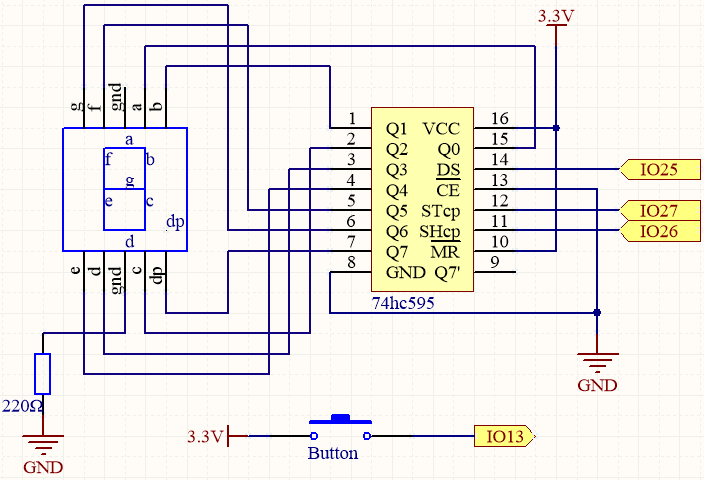

Schema Elettrico

Questo progetto si basa sul progetto 2.5 Display Numerico, aggiungendo un pulsante per controllare la cifra visualizzata sul display a sette segmenti.

Il pulsante è collegato direttamente a IO13 senza un resistore di pull-up o pull-down esterno perché IO13 ha un resistore di pull-up interno di 47K, eliminando la necessità di un resistore esterno aggiuntivo.

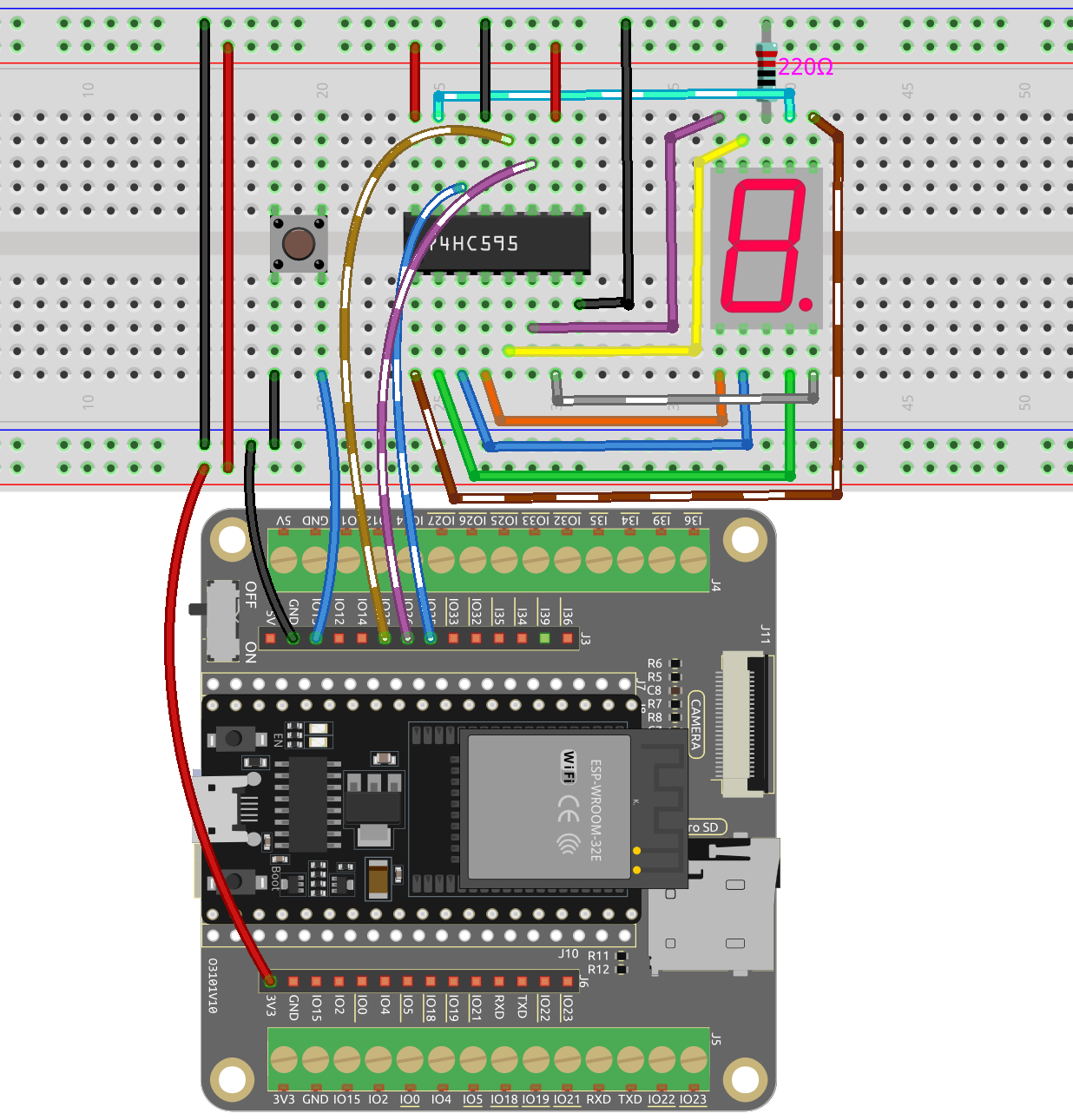

Cablaggio

Codice

Nota

• Apri il file 6.6_digital_dice.py situato nel percorso esp32-starter-kit-main\micropython\codes, oppure copia e incolla il codice in Thonny. Poi, clicca su «Esegui Script Corrente» o premi F5 per eseguirlo.

• Assicurati di selezionare l’interprete «MicroPython (ESP32).COMxx» nell’angolo in basso a destra.

import machine
import time
import random

# Definisci il codice del segmento per un display a 7 segmenti a anodo comune
SEGCODE = [0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f]

# Inizializza i pin per il registro a scorrimento 74HC595
sdi = machine.Pin(25, machine.Pin.OUT)  # DS
rclk = machine.Pin(27, machine.Pin.OUT)  # STcp
srclk = machine.Pin(26, machine.Pin.OUT)  # SHcp

button = machine.Pin(13, machine.Pin.IN) # Pin del pulsante

# Definisci la funzione hc595_shift per trasferire i dati nel registro a scorrimento 74HC595
def hc595_shift(dat):
    # Imposta il pin RCLK su basso
    rclk.off()

    # Itera attraverso ciascun bit (da 7 a 0)
    for bit in range(7, -1, -1):
        # Estrai il bit corrente dai dati di input
        value = 1 & (dat >> bit)

        # Imposta il pin SRCLK su basso
        srclk.off()

        # Imposta il valore del pin SDI
        sdi.value(value)

        # Trasferisci il bit corrente nel registro a scorrimento impostando il pin SRCLK su alto
        srclk.on()

    # Latch i dati nel registro di memoria impostando il pin RCLK su alto
    rclk.on()

# Inizializza il seme casuale
random.seed(time.ticks_us())


num = 1
button_state = False

# Definisci la funzione di callback del pulsante per attivare/disattivare lo stato del pulsante
def button_callback(pin):
    global button_state
    button_state = not button_state

# Collega la funzione di callback del pulsante al bordo discendente del pin del pulsante
button.irq(trigger=machine.Pin.IRQ_FALLING, handler=button_callback)

# Visualizza continuamente la cifra corrente sul display a 7 segmenti, scorrendo se il pulsante non è premuto
while True:

    # Visualizza la cifra corrente sul display a 7 segmenti
    hc595_shift(SEGCODE[num])

    # Se il pulsante è premuto e lo stato del pulsante è True
    if button_state:
        pass

    # Se il pulsante viene premuto di nuovo e lo stato del pulsante è False, genera una nuova cifra casuale
    if not button_state:
        num = random.randint(1, 6)
        time.sleep_ms(10) # Regola questo valore per controllare la frequenza di aggiornamento del display

Durante l’esecuzione del programma, premendo il pulsante, il display a 7 segmenti scorrerà e visualizzerà casualmente un numero compreso tra 1 e 6.

Premendo nuovamente il pulsante, il display a 7 segmenti si fermerà e mostrerà un numero specifico. Premi il pulsante un’altra volta e il display a 7 segmenti riprenderà a scorrere tra le cifre.
