Transistor

../_images/npn_pnp.png

Il transistor è un dispositivo semiconduttore che controlla la corrente tramite corrente. Funziona amplificando segnali deboli in segnali di maggiore ampiezza ed è utilizzato anche come interruttore senza contatto.

Un transistor è una struttura a tre strati composta da semiconduttori di tipo P e N. Essi formano tre regioni interne. La più sottile al centro è la regione della base; le altre due sono entrambe di tipo N o P: la regione più piccola con portatori di carica maggioritari è la regione dell’emettitore, mentre l’altra è la regione del collettore. Questa composizione permette al transistor di funzionare come amplificatore. Da queste tre regioni si generano rispettivamente tre terminali, che sono base (b), emettitore (e) e collettore (c). Essi formano due giunzioni P-N, ovvero la giunzione dell’emettitore e la giunzione del collettore. La direzione della freccia nel simbolo del circuito del transistor indica quella della giunzione dell’emettitore.

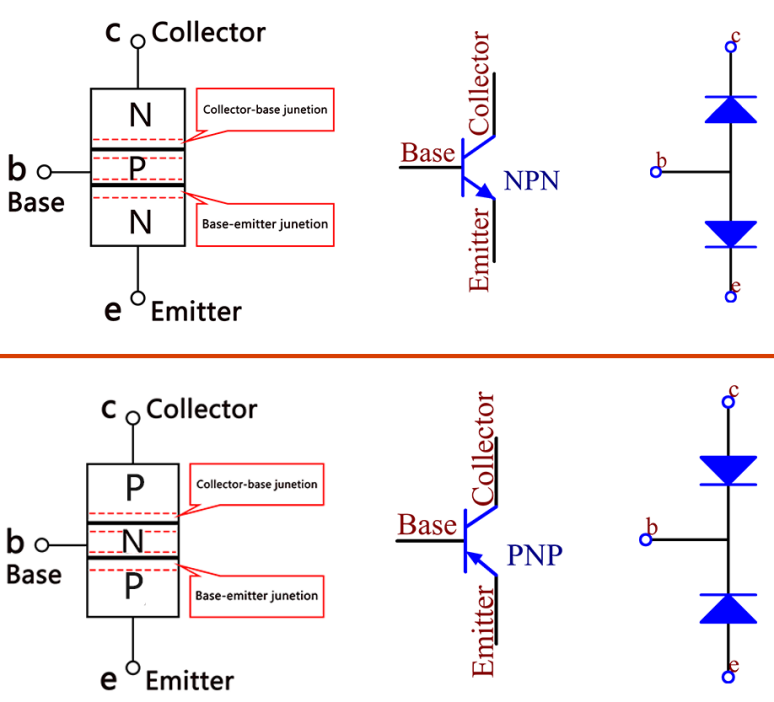

In base al tipo di semiconduttore, i transistor possono essere suddivisi in due gruppi, NPN e PNP. Dall’abbreviazione possiamo dedurre che il primo è composto da due semiconduttori di tipo N e uno di tipo P, mentre il secondo è l’opposto. Vedi la figura sottostante.

Nota

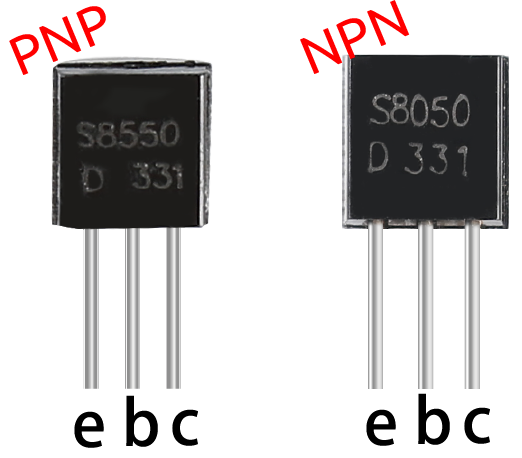

L’S8550 è un transistor PNP e l’S8050 è uno NPN. Sembrano molto simili, quindi è necessario controllare attentamente le etichette.

../_images/transistor_symbol.png

Quando un segnale di livello alto passa attraverso un transistor NPN, esso si attiva. Tuttavia, un transistor PNP necessita di un segnale di livello basso per funzionare. Entrambi i tipi di transistor sono comunemente utilizzati come interruttori senza contatto, proprio come in questo esperimento.

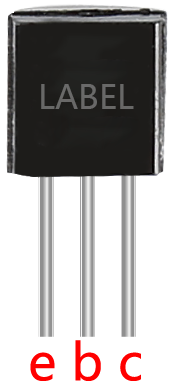

Posizionare il lato con l’etichetta rivolto verso di noi e i pin rivolti verso il basso. I pin da sinistra a destra sono emettitore(e), base(b) e collettore(c).

../_images/ebc.png

Nota

  • La base è il dispositivo di controllo della porta per l’alimentazione elettrica maggiore.

  • Nel transistor NPN, il collettore è l’alimentazione elettrica maggiore e l’emettitore è l’uscita di tale alimentazione; nel transistor PNP è esattamente l’opposto.
