8.3 Benutzerdefinierter Video-Streaming-Webserver

Das Projekt „Benutzerdefinierter Video-Streaming-Webserver“ bietet die Möglichkeit, zu lernen, wie man eine Webseite von Grund auf erstellt und sie so anpasst, dass Videostreams abgespielt werden können. Zusätzlich können Sie interaktive Schaltflächen, wie EIN und AUS, integrieren, um die Helligkeit der LED zu steuern.

Durch den Aufbau dieses Projekts sammeln Sie praktische Erfahrungen in der Webentwicklung, HTML, CSS und JavaScript. Sie lernen, wie man eine responsive Webseite erstellt, die Videostreams in Echtzeit anzeigen kann. Außerdem entdecken Sie, wie man interaktive Schaltflächen integriert, um den Zustand der LED zu steuern und so ein dynamisches Benutzererlebnis zu bieten.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

Es ist definitiv praktisch, ein komplettes Set zu kaufen. Hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

ESP32 Starter Kit

320+

ESP32 Starter Kit

Sie können sie auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENVORSTELLUNG

KAUF-LINK

ESP32 WROOM 32E

BUY

ESP32-Kameraerweiterung

-

Steckbrett

BUY

Überbrückungsdrähte

BUY

Widerstand

BUY

LED

BUY

Wie macht man das?

  1. Schließen Sie zuerst die Kamera an.

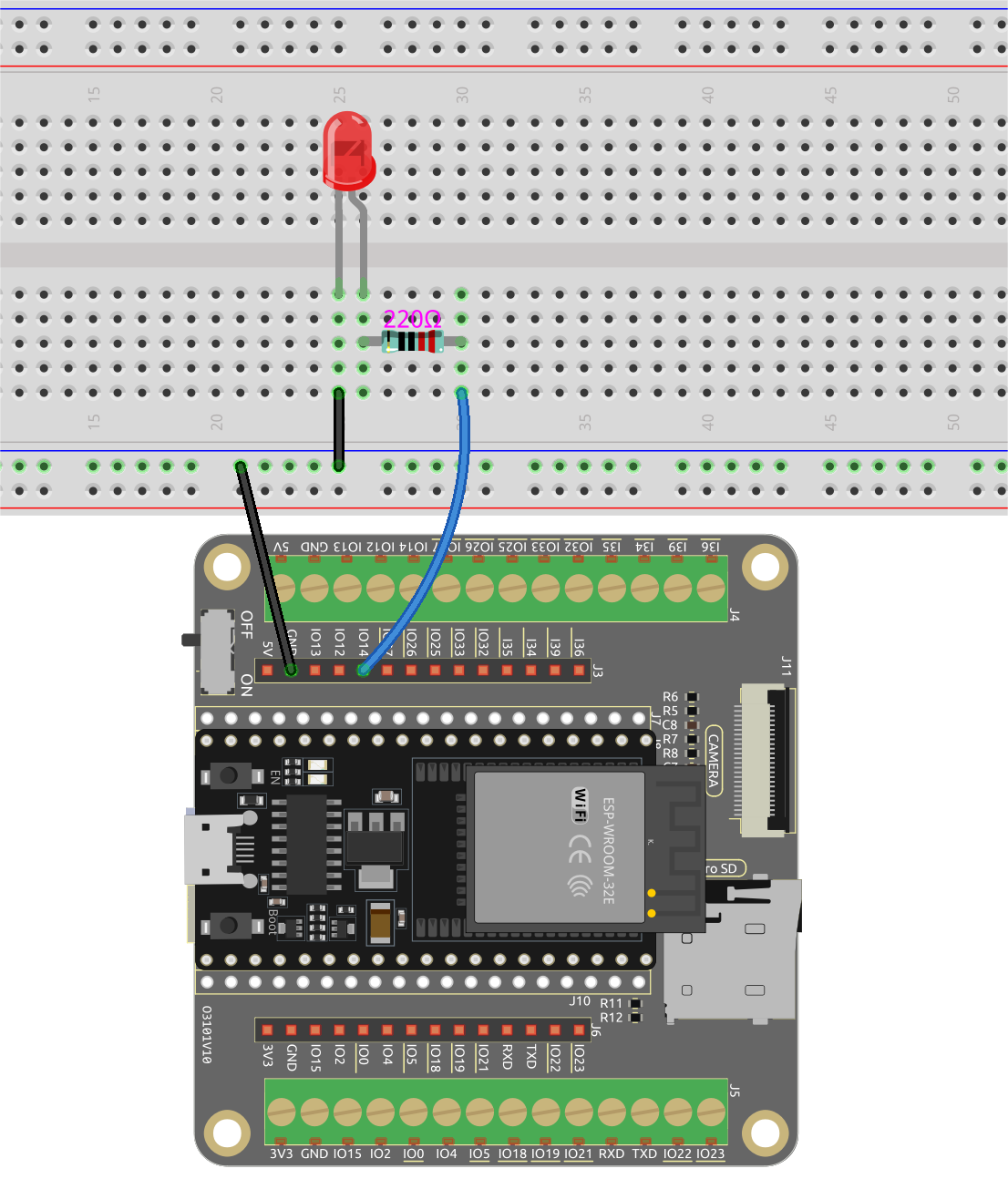

  2. Bauen Sie den Schaltkreis.

    ../../_images/iot_3_html_led_bb.png
  3. Verbinden Sie dann ESP32-WROOM-32E mit dem Computer über das USB-Kabel.

    ../../_images/plugin_esp32.png
  4. Öffnen Sie den Code.

    • Öffnen Sie die Datei iot_3_html_cam_led.ino, die sich im Verzeichnis esp32-starter-kit-main\c\codes\iot_3_html_cam_led befindet, oder kopieren Sie den Code in die Arduino IDE.

    • Nachdem Sie das Board (ESP32 Dev Module) und den passenden Port ausgewählt haben, klicken Sie auf den Upload-Knopf.

    • „Unbekanntes COMxx“ wird immer angezeigt?

  5. Suchen Sie die folgenden Zeilen und ändern Sie sie mit Ihrem <SSID> und <PASSWORD>.

    // Replace the next variables with your SSID/Password combination
    const char* ssid = "<SSID>";
    const char* password = "<PASSWORD>";

  6. Nachdem Sie das richtige Board (ESP32 Dev Module) und den Port ausgewählt haben, klicken Sie auf den Upload-Knopf.

  7. Im seriellen Monitor sehen Sie eine erfolgreiche WLAN-Verbindungsmeldung und die zugewiesene IP-Adresse.

    WiFi connected
    Camera Stream Ready! Go to: http://192.168.18.77

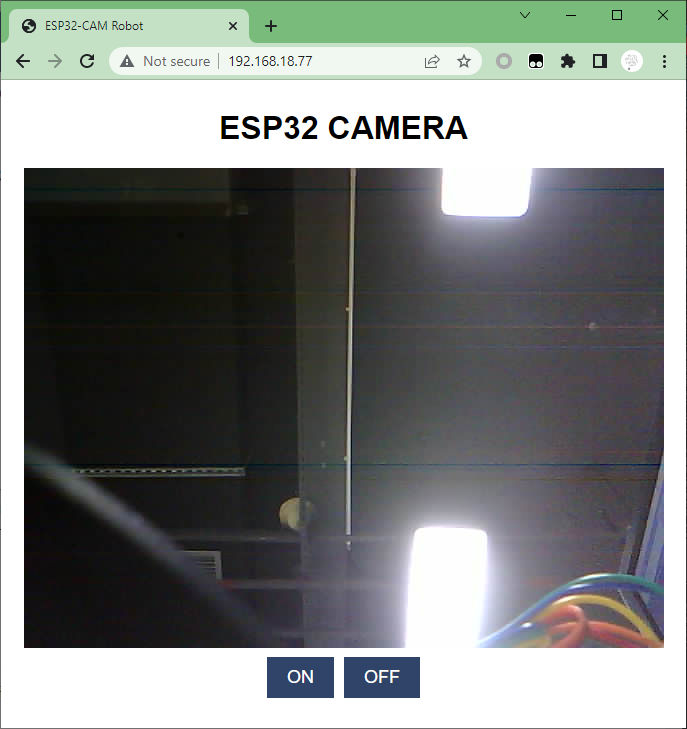

  8. Geben Sie die IP-Adresse in Ihrem Webbrowser ein. Sie werden zu der unten gezeigten Webseite geleitet, auf der Sie die benutzerdefinierten EIN- und AUS-Tasten verwenden können, um die LED zu steuern.

    ../../_images/sp230510_180503.png
  9. Legen Sie einen Akku in das Erweiterungsboard ein und entfernen Sie das USB-Kabel. Jetzt können Sie das Gerät überall innerhalb der WLAN-Reichweite platzieren.

    ../../_images/plugin_battery.png
