Überbrückungsdrähte

Drähte, die zwei Klemmen miteinander verbinden, werden als Schaltdrähte bezeichnet. Es gibt verschiedene Arten von Überbrückungsdrähten. Hier konzentrieren wir uns auf diejenigen, die in Breadboard. Sie werden unter anderem verwendet, um elektrische Signale zu übertragen von einer beliebigen Stelle auf dem Breadboard zu den Eingangs-/Ausgangspins eines Mikrocontrollers zu übertragen.

Überbrückungsdrähte werden durch Einsetzen ihrer „Endstecker“ in die Schlitze Steckplätze der Lochrasterplatine gesteckt, unter deren Oberfläche sich einige Sätze parallele Platten, die die Steckplätze je nach Fläche in Gruppen von Reihen oder Spalten verbinden je nach Bereich. Die „Endstecker“ werden ohne Löten in die in die Lochrasterplatine eingefügt, und zwar ohne zu löten, und zwar in den Schlitzen, die Prototypen angeschlossen werden müssen.

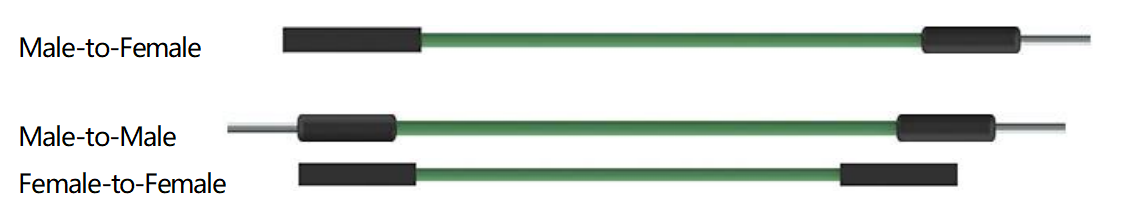

Es gibt drei Arten von Überbrückungsdraht: Buchse-zu-Buchse, Stecker-zu-Stecker, und Männlich-auf-Weiblich. Der Grund, warum wir sie Male-to-Female nennen, ist, dass sie die herausragende Spitze an einem Ende sowie ein versenktes weibliches Ende hat. Male-to-Male bedeutet, dass beide Seiten männlich sind und Female-to-Female bedeutet, dass beide Enden sind weiblich.

In einem Projekt kann mehr als ein Typ von ihnen verwendet werden. Die Farbe der Sprungdrähte ist unterschiedlich, aber das bedeutet nicht, dass ihre Funktion unterschiedlich ist. Funktion unterschiedlich ist; sie dient lediglich der besseren Identifizierung der Verbindung zwischen den einzelnen Schaltkreisen.
