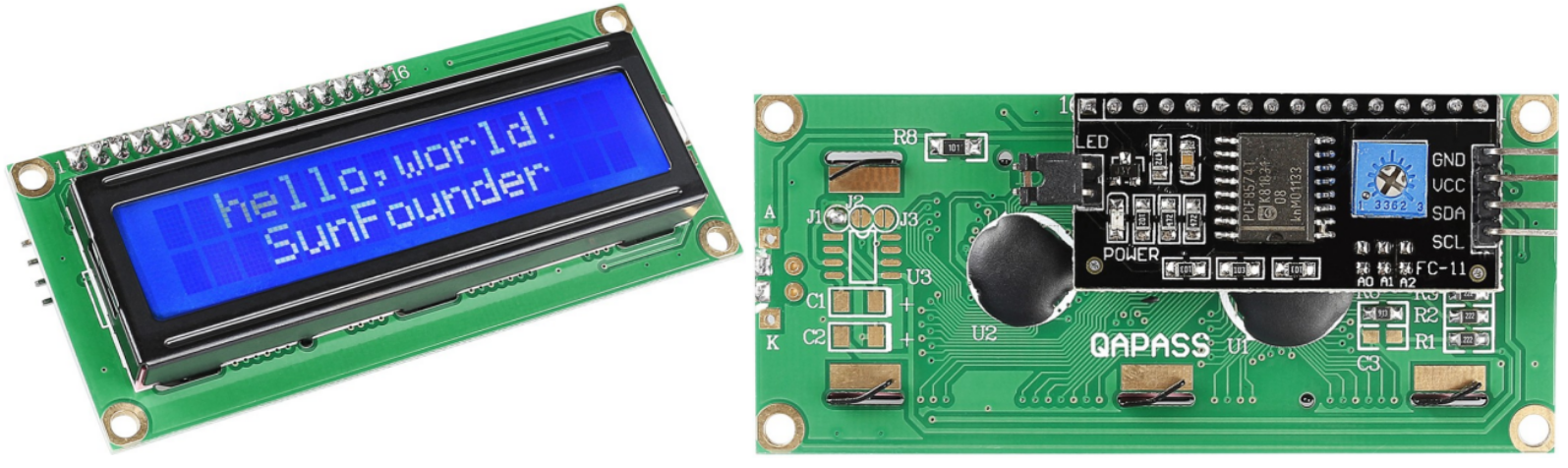

LCD1602 I2C

../_images/i2c_lcd1602.png

  • GND: Massa

  • VCC: Alimentazione, 5V.

  • SDA: Linea dati seriale. Collegare al VCC tramite una resistenza di pull-up.

  • SCL: Linea di clock seriale. Collegare al VCC tramite una resistenza di pull-up.

Come sappiamo, anche se LCD e altri display arricchiscono notevolmente l’interazione uomo-macchina, condividono una debolezza comune. Quando sono collegati a un controller, occupano molte porte IO, limitando altre funzioni del controller.

Per risolvere questo problema, è stato sviluppato il modulo LCD1602 con I2C. Il modulo I2C ha un chip PCF8574 integrato che converte i dati seriali I2C in dati paralleli per il display LCD.

Indirizzo I2C

L’indirizzo predefinito è generalmente 0x27, in alcuni casi potrebbe essere 0x3F.

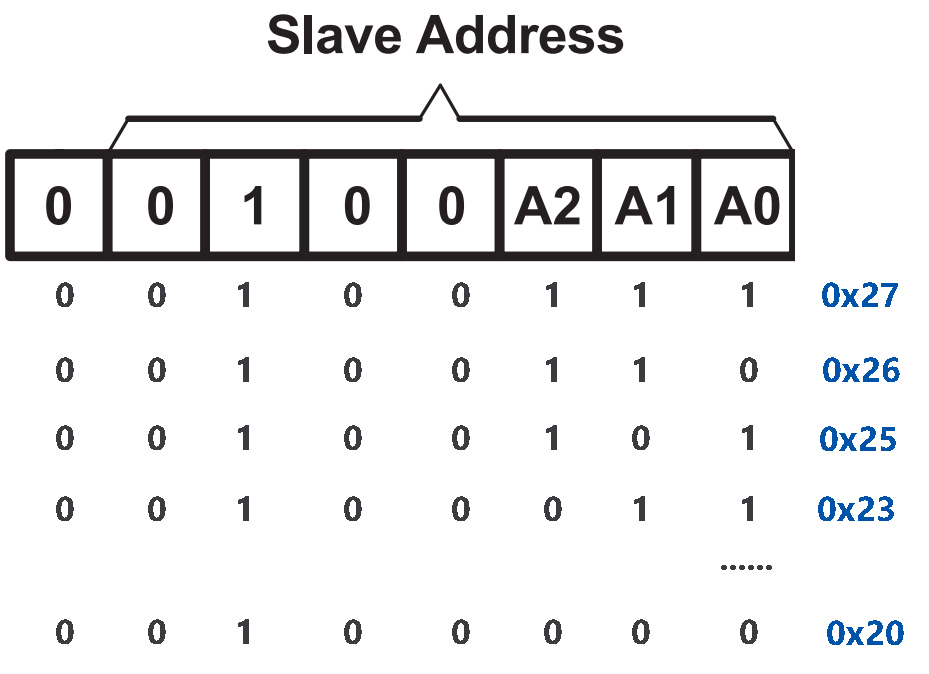

Prendendo come esempio l’indirizzo predefinito 0x27, l’indirizzo del dispositivo può essere modificato collegando i ponticelli A0/A1/A2; nello stato predefinito, A0/A1/A2 è 1, mentre se i ponticelli sono collegati, A0/A1/A2 diventa 0.

../_images/i2c_address.jpg

Retroilluminazione/Contrasto

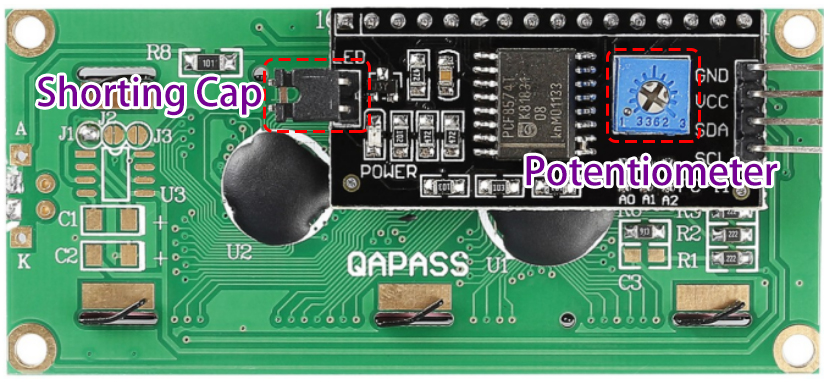

La retroilluminazione può essere abilitata tramite un cappuccio di cortocircuito; rimuovendo il cappuccio si disabilita la retroilluminazione. Il potenziometro blu sul retro è utilizzato per regolare il contrasto.

../_images/back_lcd1602.jpg

  • Cappuccio di cortocircuito: Abilita la retroilluminazione, rimuovendo il cappuccio si disabilita la retroilluminazione.

  • Potenziometro: Serve per regolare il contrasto (la nitidezza del testo visualizzato), che aumenta in senso orario e diminuisce in senso antiorario.
