Interruttore a Scorrimento

../_images/slide_switch.png

Un interruttore a scorrimento, come suggerisce il nome, funziona spostando una levetta per connettere o interrompere il circuito, permettendo di commutare tra i circuiti. I tipi comunemente usati sono SPDT, SPTT, DPDT, DPTT, ecc. L’interruttore a scorrimento è comunemente impiegato in circuiti a bassa tensione grazie alla sua flessibilità e stabilità, trovando larga applicazione in strumenti elettrici e giocattoli elettronici.

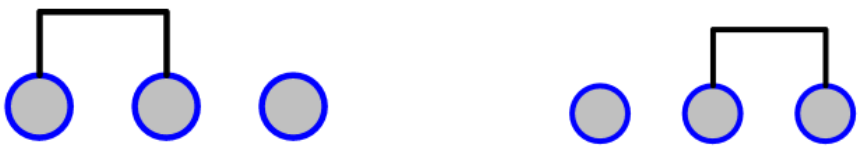

Come funziona: Imposta il pin centrale come punto fisso. Quando fai scorrere la levetta verso sinistra, i due pin a sinistra vengono collegati; quando la fai scorrere verso destra, i due pin a destra vengono collegati. Così, l’interruttore funziona per connettere o disconnettere i circuiti. Vedi la figura qui sotto:

../_images/slide_principle.png

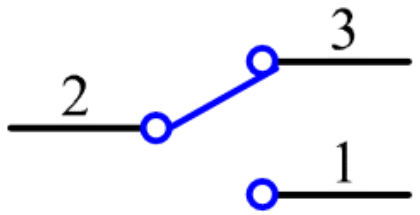

Il simbolo del circuito per l’interruttore a scorrimento è mostrato qui sotto. Il pin2 nella figura si riferisce al pin centrale.

../_images/slide_symbol.png
