Modulo Ultrasuoni

../_images/ultrasonic_pic.png

Il modulo di misura a ultrasuoni fornisce una funzione di misurazione senza contatto da 2 cm a 400 cm, con un’accuratezza di misurazione che può arrivare fino a 3 mm. Può garantire che il segnale sia stabile entro 5 m, con un graduale indebolimento oltre i 5 m, fino a scomparire a circa 7 m.

Il modulo include trasmettitori ultrasonici, un ricevitore e un circuito di controllo. I principi di base sono i seguenti:

  1. Usa un flip-flop IO per elaborare un segnale di alto livello di almeno 10 μs.

  2. Il modulo invia automaticamente otto impulsi a 40 kHz e rileva se c’è un segnale di ritorno del polso.

  3. Se il segnale torna, il tempo di alto livello dell’uscita IO rappresenta il tempo trascorso dal trasmettitore ultrasonico al ritorno. La distanza viene calcolata come: distanza di test = (tempo alto * velocità del suono (340 m/s)) / 2.

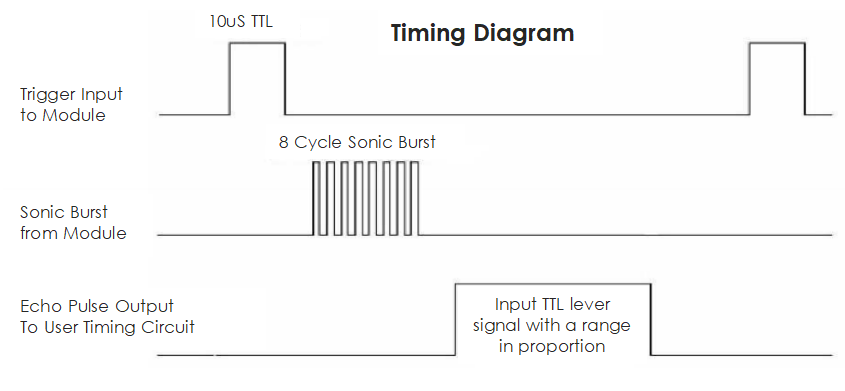

Il diagramma temporale è mostrato di seguito.

../_images/ultrasonic228.png

È sufficiente fornire un breve impulso di 10 μs all’ingresso trigger per avviare la misurazione, e poi il modulo invierà un segnale ultrasonico di 8 cicli a 40 kHz e alzerà il segnale di eco. È possibile calcolare la distanza attraverso l’intervallo di tempo tra l’invio del segnale di trigger e la ricezione del segnale di eco.

Formula: us / 58 = centimetri oppure us / 148 = pollici; oppure: distanza = tempo di alto livello * velocità del suono (340M/S) / 2. Si consiglia un ciclo di misurazione superiore a 60 ms per evitare collisioni tra il segnale di trigger e il segnale di eco.
