Display a 4 Cifre 7 Segmenti

Il display a 4 cifre e 7 segmenti è composto da quattro display a 7 segmenti che funzionano insieme.

../_images/4-digit-sche.png

Il display a 4 cifre e 7 segmenti lavora in modo indipendente. Utilizza il principio della persistenza visiva umana per mostrare rapidamente i caratteri di ciascun segmento in un ciclo continuo, formando stringhe di numeri continue.

Ad esempio, quando sul display appare «1234», «1» viene mostrato sul primo segmento a 7, mentre «234» non è visualizzato. Dopo un breve periodo di tempo, il secondo segmento mostra «2», e il 1°, 3° e 4° segmento non mostrano nulla, e così via. I quattro segmenti digitali si alternano. Questo processo è molto rapido (tipicamente 5ms) e, grazie all’effetto di persistenza ottica e al principio di persistenza visiva, possiamo vedere quattro caratteri contemporaneamente.

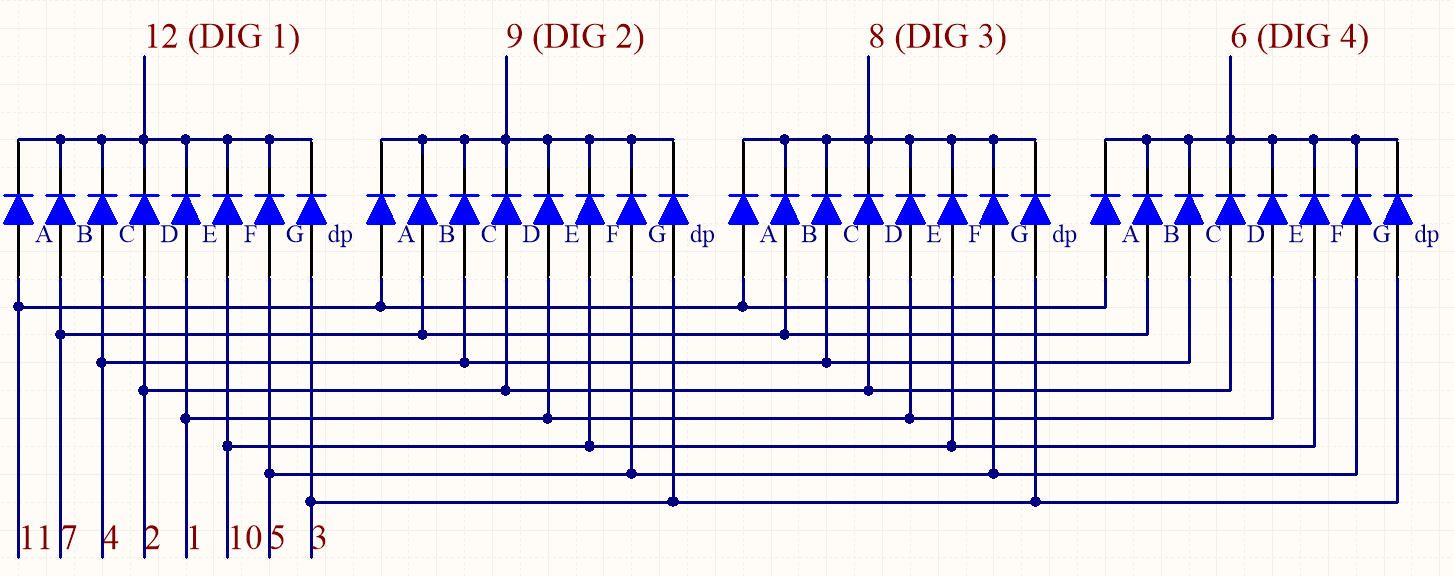

../_images/image78.png

Codici di Visualizzazione

Per aiutarvi a comprendere come i display a 7 segmenti (catodo comune) mostrano i numeri, abbiamo realizzato la seguente tabella. I numeri sono i numeri da 0 a F visualizzati sul display a 7 segmenti; (DP) GFEDCBA si riferisce al LED corrispondente impostato su 0 o 1. Ad esempio, 00111111 significa che DP e G sono impostati su 0, mentre gli altri sono impostati su 1. Pertanto, il numero 0 viene visualizzato sul display a 7 segmenti, mentre il codice HEX corrisponde al numero esadecimale.

Glyph Code

Numbers

Binary Code

Hex Code

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

A

01110111

0x77

B

01111100

0x7c

C

00111001

0x39

D

01011110

0x5e

E

01111001

0x79

F

01110001

0x71
