Modulo Matrice LED
Questo è un modulo matrice a punti 8x8 con catodo comune pilotato da MAX7219. La tensione operativa del modulo è di 5V, le dimensioni sono 50mm x 32mm x 15mm. Il lato sinistro è la porta di ingresso, mentre il lato destro è la porta di uscita. Supporta il collegamento a cascata di più moduli.
VCC: Tensione di alimentazione positiva. Collegare a +5V.
GND: Massa (entrambi i pin GND devono essere collegati).
DIN: Ingresso dati seriali. I dati vengono caricati nel registro a scorrimento interno a 16 bit sul fronte di salita del CLK.
CS: Ingresso di selezione del chip. I dati seriali vengono caricati nel registro a scorrimento quando CS è basso. Gli ultimi 16 bit di dati seriali vengono memorizzati sul fronte di salita di CS.
CLK: Ingresso di clock seriale. Frequenza massima di 10MHz. Sul fronte di salita del CLK, i dati vengono inseriti nel registro a scorrimento interno. Sul fronte di discesa del CLK, i dati vengono trasferiti su DOUT. Nel MAX7221, l’ingresso CLK è attivo solo quando CS è basso.

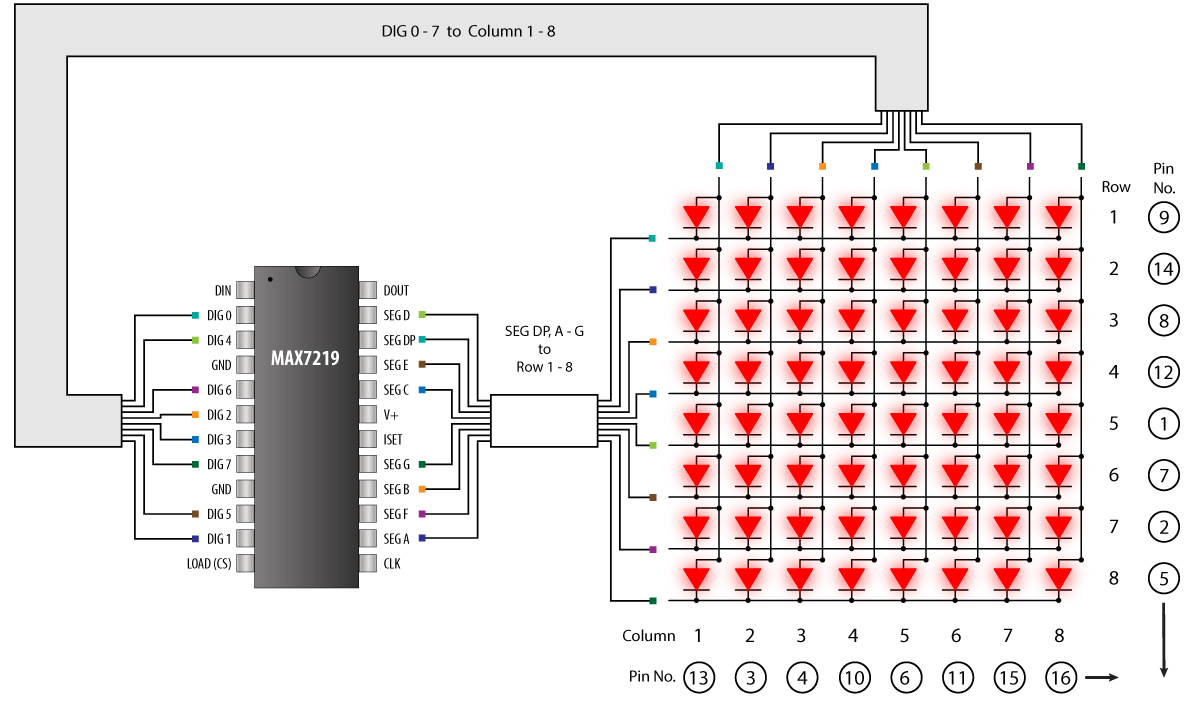

MAX7219
Il MAX7219 è un driver per display a catodo comune con input/output seriale compatto che interfaccia i microprocessori (µP) con display LED numerici a 7 segmenti fino a 8 cifre, display a barre o 64 LED individuali. Include un decodificatore per codice-B BCD, circuiti di scansione multiplex, driver per segmenti e cifre, e una RAM statica 8x8 che memorizza ciascuna cifra.
È richiesto un solo resistore esterno per impostare la corrente del segmento per tutti i LED. Il MAX7221 è compatibile con SPI™, QSPI™ e MICROWIRE™ e dispone di driver per segmenti a velocità limitata per ridurre le EMI.
Un’interfaccia seriale a 4 fili collega tutti i microprocessori comuni. Le singole cifre possono essere indirizzate e aggiornate senza riscrivere l’intero display. Il MAX7219/MAX7221 consente inoltre all’utente di selezionare la decodifica in codice-B o la modalità senza decodifica per ciascuna cifra.
Esempio
2.8 Modulo Matrice LED (Progetto Arduino)
