Display a 7 Segmenti

../_images/7_segment.png

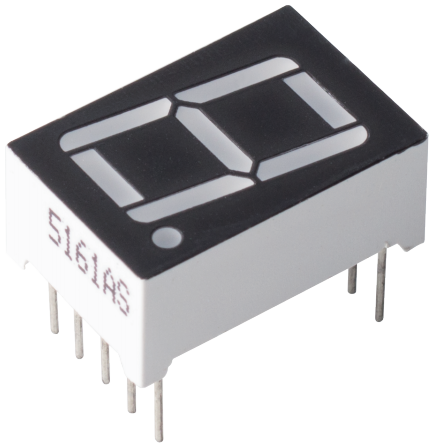

Un display a 7 segmenti è un componente a forma di 8 che racchiude 7 LED. Ogni LED è chiamato segmento - quando alimentato, un segmento forma parte di una cifra da visualizzare.

  • Ciascuno dei LED nel display è associato a un segmento posizionale con uno dei suoi pin di connessione che fuoriesce dal pacchetto plastico rettangolare.

  • Questi pin LED sono etichettati da «a» a «g» e rappresentano ciascun LED individuale.

  • Gli altri pin LED sono collegati insieme formando un pin comune.

  • Quindi, polarizzando in avanti i pin appropriati dei segmenti LED in un ordine specifico, alcuni segmenti si illumineranno mentre altri rimarranno spenti, mostrando così il carattere corrispondente sul display.

Caratteristiche

  • Dimensioni: 19 x 12,7 x 13,8 mm (LxPxA, inclusi i pin)

  • Schermo: 0,56””

  • Colore: rosso

  • Catodo comune

  • Tensione diretta: 1,8V

  • 10 pin

  • Passo: standard 0,1» (2,54 mm)

Catodo Comune (CC) o Anodo Comune (CA)

Esistono due tipi di connessione dei pin: Catodo Comune (CC) e Anodo Comune (CA). Come suggerisce il nome, un display CC ha tutti i catodi dei 7 LED collegati, mentre un display CA ha tutti gli anodi dei 7 segmenti collegati.

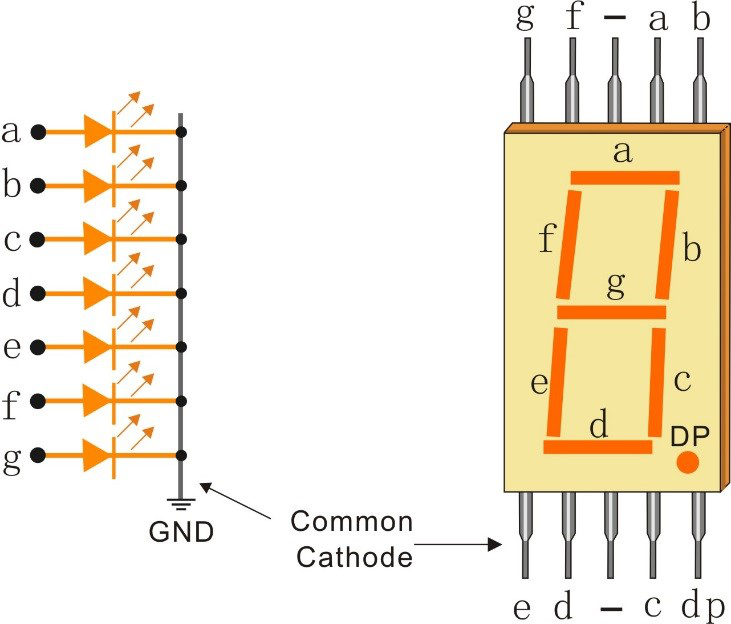

  • Display a 7 Segmenti con Catodo Comune

../_images/segment_cathode.png

  • Display a 7 Segmenti con Anodo Comune

../_images/segment_anode.png

Come Riconoscere CC o CA?

Di solito ci sarà un’etichetta sul lato del display a 7 segmenti, xxxAx o xxxBx. In generale, xxxAx indica un catodo comune e xxxBx indica un anodo comune.

../_images/7_segment.png ../_images/7_segment_bs.png

Puoi anche utilizzare un multimetro per verificare il display a 7 segmenti se non c’è alcuna etichetta. Imposta il multimetro sulla modalità di test del diodo e collega il cavo nero al pin centrale del display a 7 segmenti e il cavo rosso a qualsiasi altro pin tranne quello centrale. Il display a 7 segmenti è a catodo comune se un segmento si illumina.

Inverti le sonde rosse e nere se non si illumina alcun segmento. Quando un segmento si illumina, ciò indica un anodo comune.

components/img/7_segment_test.JPG

Codici di Visualizzazione

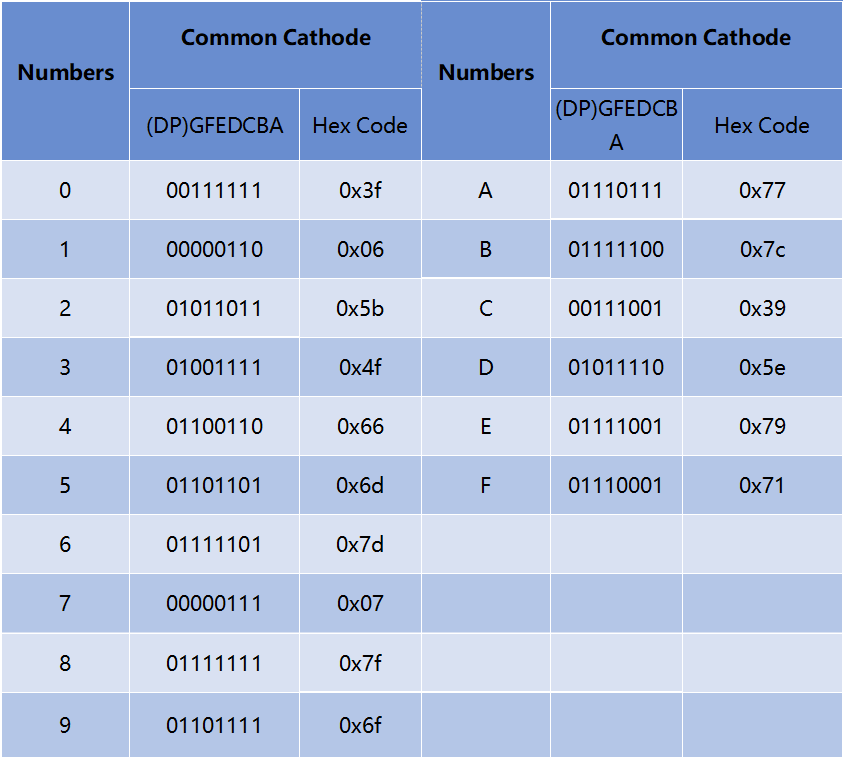

Per aiutarti a capire come i display a 7 segmenti (Catodo Comune) visualizzano i numeri, abbiamo disegnato la seguente tabella. I numeri rappresentano le cifre da 0 a F visualizzate sul display a 7 segmenti; (DP) GFEDCBA si riferisce ai LED corrispondenti impostati su 0 o 1.

../_images/segment_code.png

Ad esempio, 01011011 significa che DP, F e C sono impostati su 0, mentre gli altri sono impostati su 1. Pertanto, il numero 2 viene visualizzato sul display a 7 segmenti.

../_images/7segment_2.png
