红外接收器

概述

红外接收器是一种接收红外信号的元件，可以独立接收红外线并输出与 TTL 电平兼容的信号。其大小与普通塑料封装晶体管相似，适用于各种红外遥控和红外传输。

所需元件

本项目中，我们需要以下元件。

购买整套套件会更加方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从以下链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
面包板	BUY
杜邦线	BUY
电阻	BUY
红外接收模块	BUY

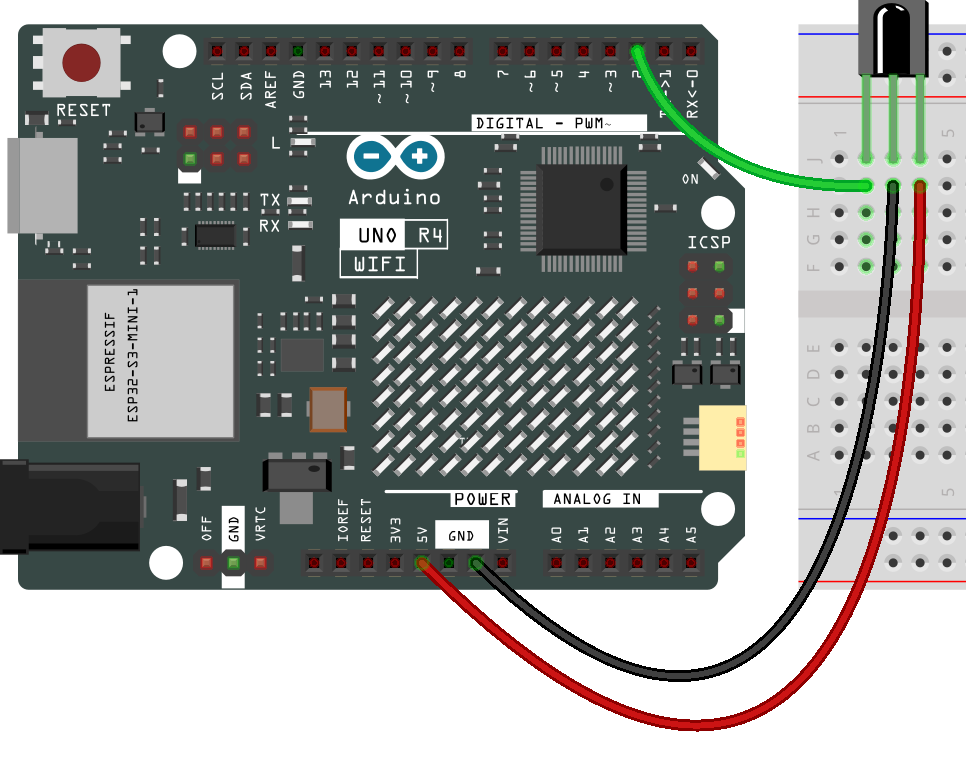

接线

原理图

代码

备注

您可以直接打开路径 elite-explorer-kit-main\basic_project\22-ir_receiver 下的 22-ir_receiver.ino 文件。
或者将以下代码复制到 Arduino IDE 中。

这里使用 IRremote 库，您可以从 库管理器 安装它。

备注

遥控器背面有一个透明塑料片用于切断电源，使用遥控器前请将其拔出。

代码分析

此代码设计用于与红外（IR）遥控器配合使用，采用 IRremote 库。以下是分析：

包含库并定义常量。首先包含 IRremote 库，并将红外接收器的引脚号定义为 2。
```
#include <IRremote.h>
const int IR_RECEIVE_PIN = 2;
```

以 9600 波特率初始化串口通信。在指定引脚（IR_RECEIVE_PIN）上初始化红外接收器，并启用 LED 反馈（如果适用）。

void setup() {
    Serial.begin(9600);                                     // 开始串口通信，波特率为 9600
    IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK);  // 启动红外接收器
}

循环持续运行以处理传入的红外遥控信号。

void loop() {
  // 检查是否有任何传入的红外信号
  if (IrReceiver.decode()) {
    // IrReceiver.printIRResultShort(&Serial);                 // 打印接收到的数据（单行）
    // Serial.println(IrReceiver.decodedIRData.command, HEX);  // 以十六进制格式打印命令
    Serial.println(decodeKeyValue(IrReceiver.decodedIRData.command));  // 映射并打印解码后的红外信号对应的键值

    IrReceiver.resume();  // 启用接收下一个值
  }
}

检查是否接收并成功解码了红外信号。
使用自定义 decodeKeyValue() 函数解码红外命令并存储在 decodedValue 中。
将解码后的红外值打印到串口监视器。
恢复红外信号接收以准备接收下一个信号。

将接收到的红外信号映射到相应按键的辅助函数

// 将接收到的红外信号映射到相应按键的函数
String decodeKeyValue(long result) {
  // 每个 case 对应一个特定的红外命令
  switch (result) {
    case 0x16:
      return "0";
    case 0xC:
      return "1";
    case 0x18:
      return "2";
    case 0x5E:
      return "3";
    case 0x8:
      return "4";
    case 0x1C:
      return "5";
    case 0x5A:
      return "6";
    case 0x42:
      return "7";
    case 0x52:
      return "8";
    case 0x4A:
      return "9";
    case 0x9:
      return "+";
    case 0x15:
      return "-";
    case 0x7:
      return "EQ";
    case 0xD:
      return "U/SD";
    case 0x19:
      return "CYCLE";
    case 0x44:
      return "PLAY/PAUSE";
    case 0x43:
      return "FORWARD";
    case 0x40:
      return "BACKWARD";
    case 0x45:
      return "POWER";
    case 0x47:
      return "MUTE";
    case 0x46:
      return "MODE";
    case 0x0:
      return "ERROR";
    default:
      return "ERROR";
  }
}
