I2C LCD1602

概述

在本课中，您将了解带有 I2C 接口的液晶显示器（LCD）。这类 LCD 广泛应用于各种电子设备中，例如数字时钟、微波炉、汽车仪表盘，甚至工业设备。I2C 接口简化了接线和连接，使爱好者和专业人士都能更方便高效地使用。

所需元件

本项目中，我们需要以下元件。

购买整套套件会更加方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从以下链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
面包板	BUY
杜邦线	BUY
电阻	BUY
I2C LCD1602	BUY

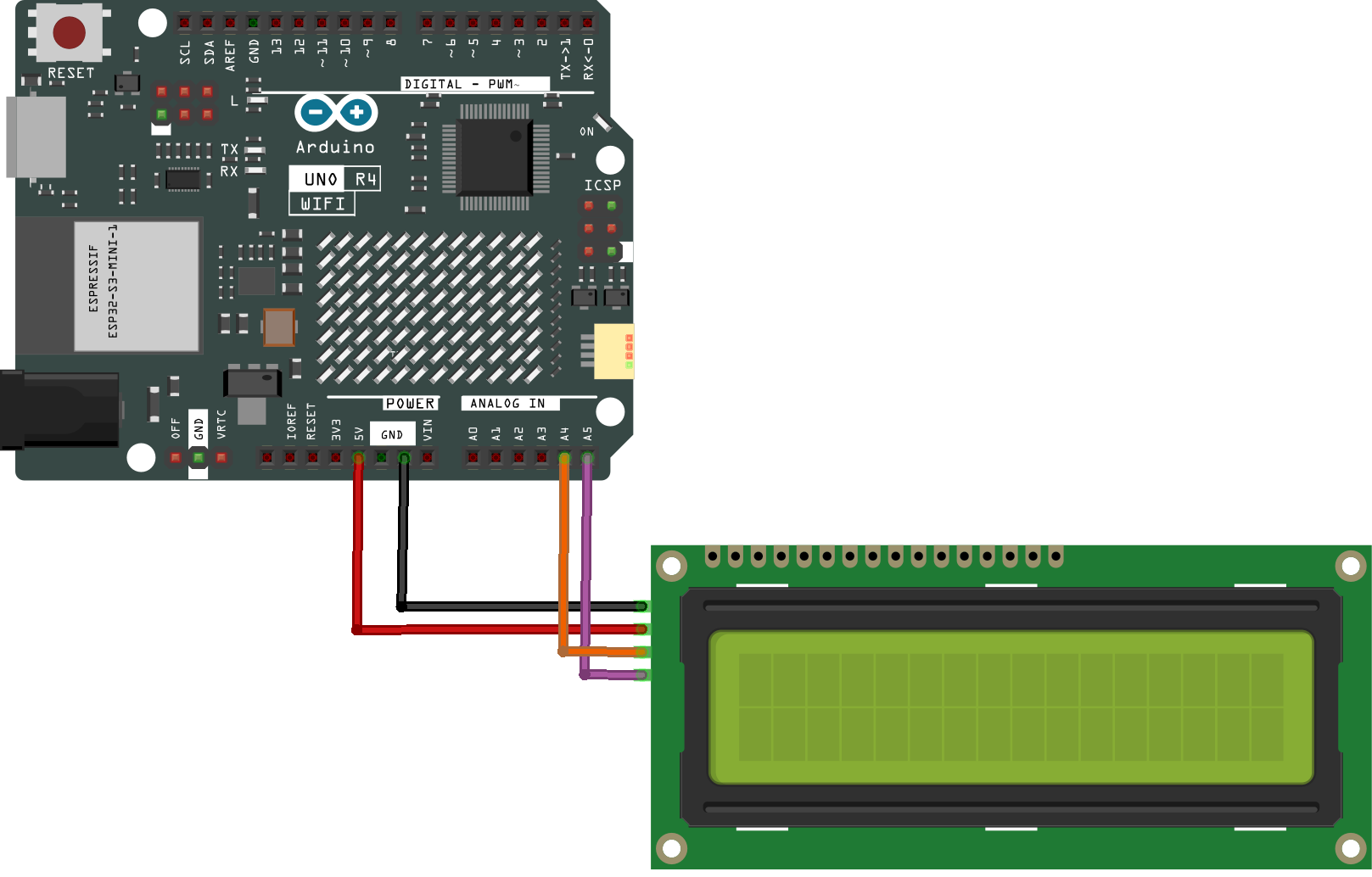

接线

原理图

代码

备注

您可以直接打开路径 elite-explorer-kit-main\basic_project\14-i2c_lcd 下的 14-i2c_lcd.ino 文件。
或者将以下代码复制到 Arduino IDE 中。

备注

要安装库，请使用 Arduino 库管理器搜索 “LiquidCrystal I2C” 并安装。

代码成功上传到 Arduino 后，LCD 将在第一行显示 “Hello world!”，在第二行显示 “LCD Tutorial”。

备注

如果上传代码后 LCD 没有显示任何字符，您可以通过旋转 I2C 模块上的电位器调节对比度，直到 LCD 正常工作。

代码分析

包含库并初始化 LCD：包含 LiquidCrystal I2C 库，以提供用于 LCD 接口的函数和方法。接着，使用 LiquidCrystal_I2C 类创建一个 LCD 对象，指定 I2C 地址、列数和行数。

备注

要安装库，请使用 Arduino 库管理器搜索 “LiquidCrystal I2C” 并安装。
```
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
```

设置函数：当 Arduino 启动时，setup() 函数执行一次。在此函数中，LCD 被初始化、清除并打开背光。然后在 LCD 上显示两条消息。

void setup() {
  lcd.init();       // 初始化 LCD
  lcd.clear();      // 清除 LCD 显示
  lcd.backlight();  // 确保背光亮起

  // 在 LCD 的两行上打印消息。
  lcd.setCursor(2, 0);  // 将光标设置到第 0 行的第 2 个字符位置
  lcd.print("Hello world!");

  lcd.setCursor(2, 1);  // 将光标移动到第 1 行的第 2 个字符位置
  lcd.print("LCD Tutorial");
}
