音频模块与扬声器

概述

在本课中，您将了解与 Arduino Uno 板一起使用的音频模块和扬声器。这些组件广泛应用于各种电子应用中，包括音乐玩具、DIY 音响系统、报警器，甚至精密的乐器。通过将 Arduino 与音频模块和扬声器结合，您可以创建一个简单而有效的旋律播放器。

所需元件

本项目中，我们需要以下元件。

购买整套套件会更加方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从以下链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
面包板	BUY
杜邦线	BUY
电阻	BUY
音频模块和喇叭	-

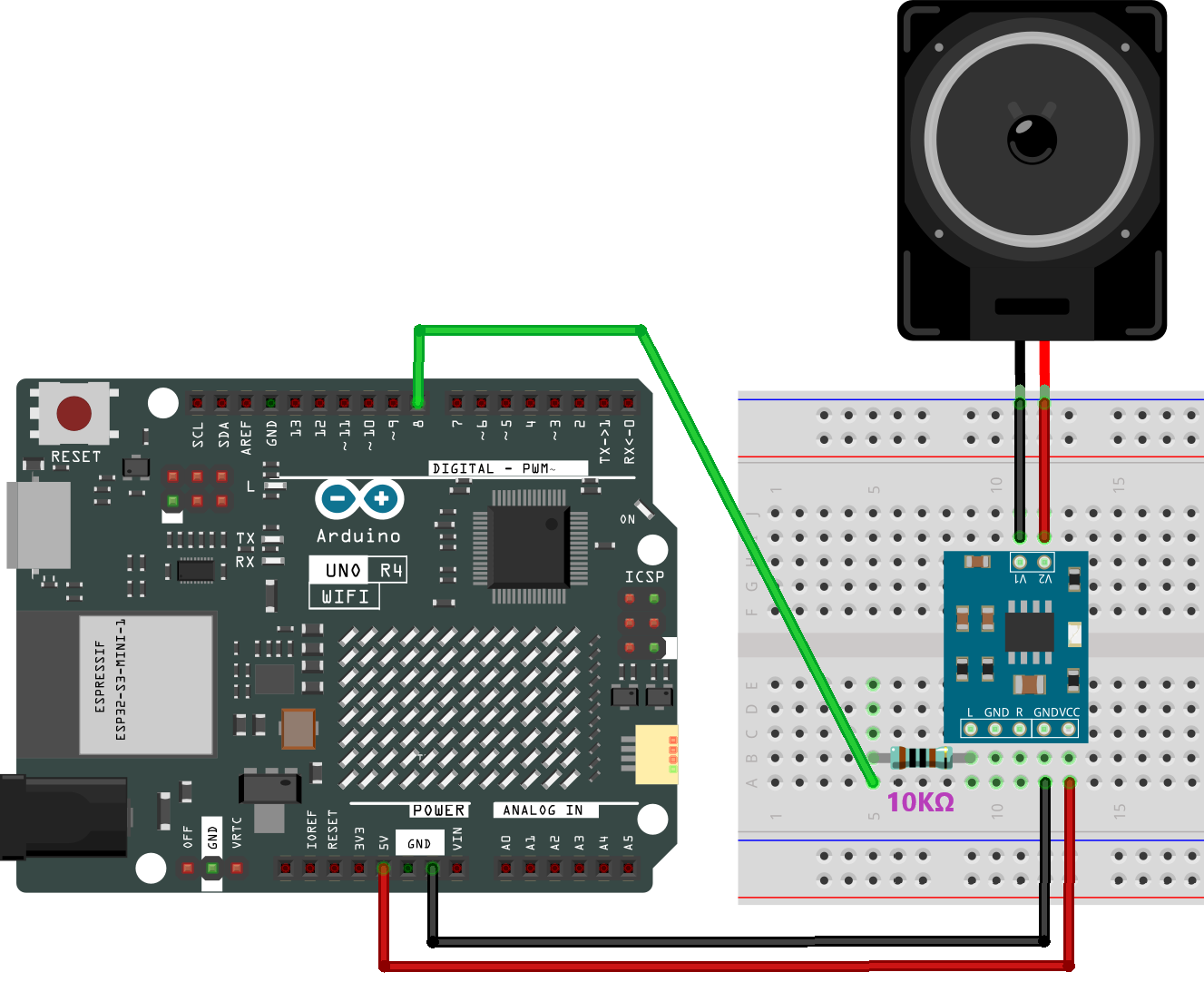

接线

由于这是一个单声道放大器，您可以将引脚 8 连接到音频放大器模块的 L 或 R 引脚。

10K 电阻用于降低高频噪声和减小音频音量。它与 DAC 和音频放大器的寄生电容形成一个 RC 低通滤波器。该滤波器降低高频信号的幅度，有效减少高频噪声。因此，添加 10K 电阻使音乐听起来更柔和，并消除不需要的高频噪声。

原理图

代码

备注

您可以直接打开路径 elite-explorer-kit-main\basic_project\17-speaker 下的 17-speaker.ino 文件。
或者将以下代码复制到 Arduino IDE 中。

将代码上传到 R4 板后，您可以听到包含七个音符的旋律。

代码分析

包含 pitches 库：该库提供了各种音符的频率值，使您可以在代码中使用音符记法。

备注

请将 pitches.h 文件放在与代码相同的目录中，以确保正常运行。pitches.h
```
#include "pitches.h"
```
定义常量和数组：
- speakerPin 是 Arduino 上连接扬声器的数字引脚。
- melody[] 是一个存储要播放的音符序列的数组。
- noteDurations[] 是一个存储旋律中每个音符时长的数组。
```
const int speakerPin = 8;
int melody[] = {
  NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
int noteDurations[] = {
  4, 8, 8, 4, 4, 4, 4, 4
};
```

播放旋律：

for 循环遍历旋律中的每个音符。
tone() 函数在扬声器上以特定时长播放一个音符。
在音符之间添加延迟以区分它们。
noTone() 函数停止声音。

void setup() {
  for (int thisNote = 0; thisNote < 8; thisNote++) {
    int noteDuration = 1000 / noteDurations[thisNote];
    tone(speakerPin, melody[thisNote], noteDuration);
    int pauseBetweenNotes = noteDuration * 1.30;
    delay(pauseBetweenNotes);
    noTone(speakerPin);
  }
}

空的 loop 函数：由于旋律仅在 setup 中播放一次，因此 loop 函数中没有代码。
随意尝试更改 melody[] 和 noteDurations[] 数组中的音符和时长，创建您自己的旋律。如果您有兴趣，有一个 GitHub 仓库 (robsoncouto/arduino-songs ) 提供了播放各种歌曲的 Arduino 代码。虽然他们的方法可能与此项目不同，但您可以参考他们的音符和时长。
