光敏电阻
概述
在本课中，您将了解光敏电阻。光敏电阻广泛应用于许多电子产品中，例如相机测光表、时钟收音机、报警装置（作为光束探测器）、小型夜灯、户外时钟、太阳能路灯等。光敏电阻被放置在路灯中，用于控制灯的开启和关闭。环境光线照射到光敏电阻上，使路灯开启或关闭。
所需元件
本项目中，我们需要以下元件。
购买整套套件会更加方便，以下是链接：
名称 |
套件所含项目 |
链接 |
|---|---|---|
Elite Explorer 套件 |
300+ |
您也可以从以下链接单独购买。
元件介绍 |
购买链接 |
|---|---|
- |
|

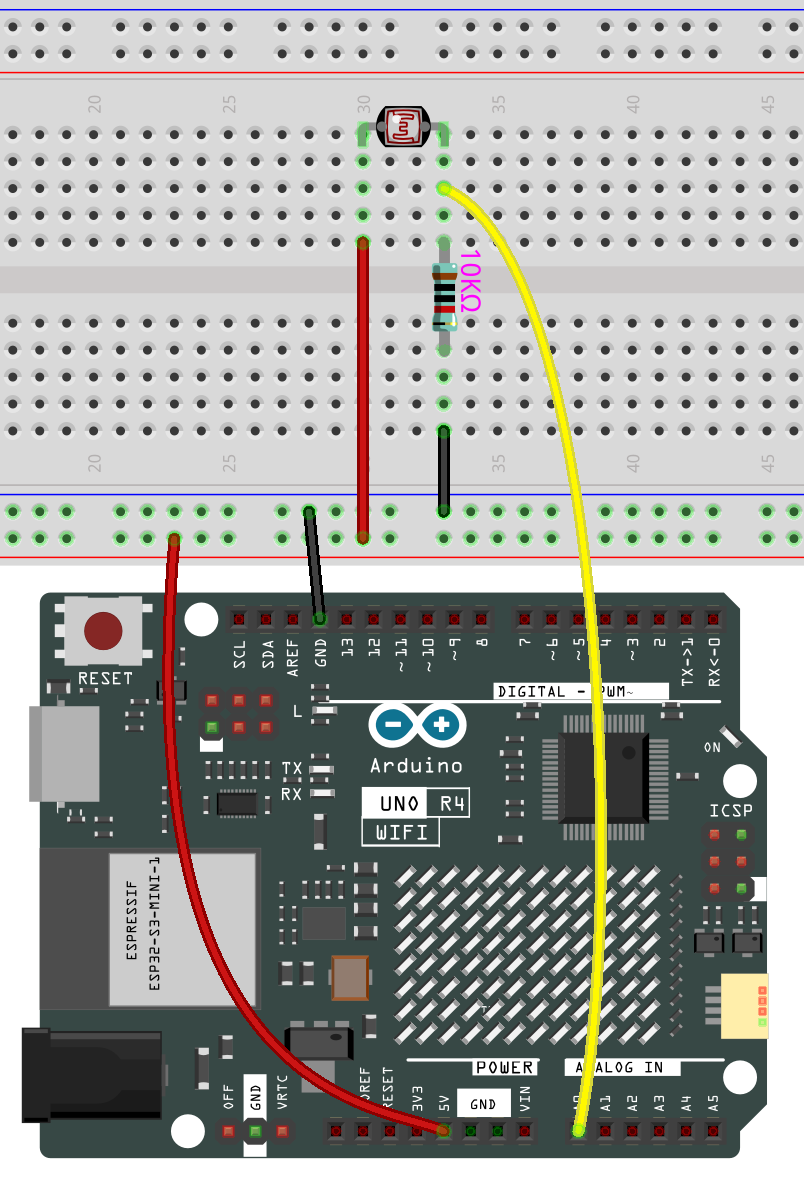

接线
在本示例中，我们使用模拟引脚（A0）读取光敏电阻的值。光敏电阻的一个引脚连接到5V，另一个引脚连接到A0。此外，另一个引脚在连接到GND之前需要串联一个10kΩ电阻。

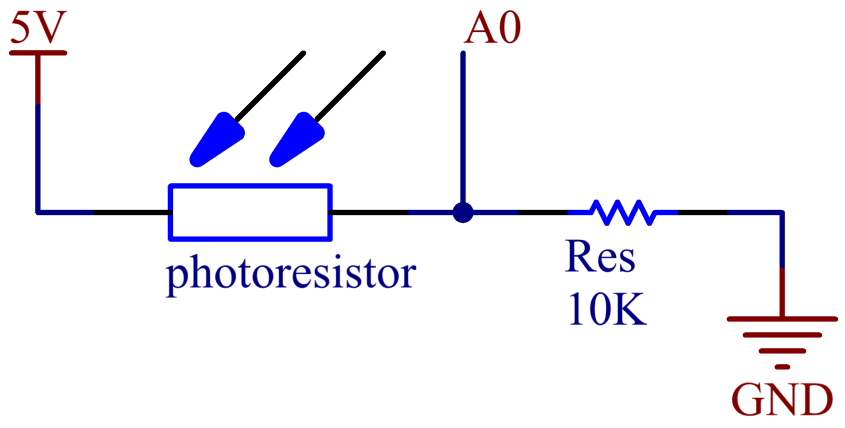

原理图
代码
备注
您可以直接打开路径
elite-explorer-kit-main\basic_project\01-photoresistor下的01-photoresistor文件。或者将以下代码复制到 Arduino IDE 中。
将代码上传到 Uno 板后，您可以打开串口监视器查看引脚的读取值。当环境光线变强时，读数会相应增加，引脚读数范围为「0」~「1023」。但根据环境条件和光敏电阻的特性，实际读数范围可能会小于理论范围。
