红外接收模块

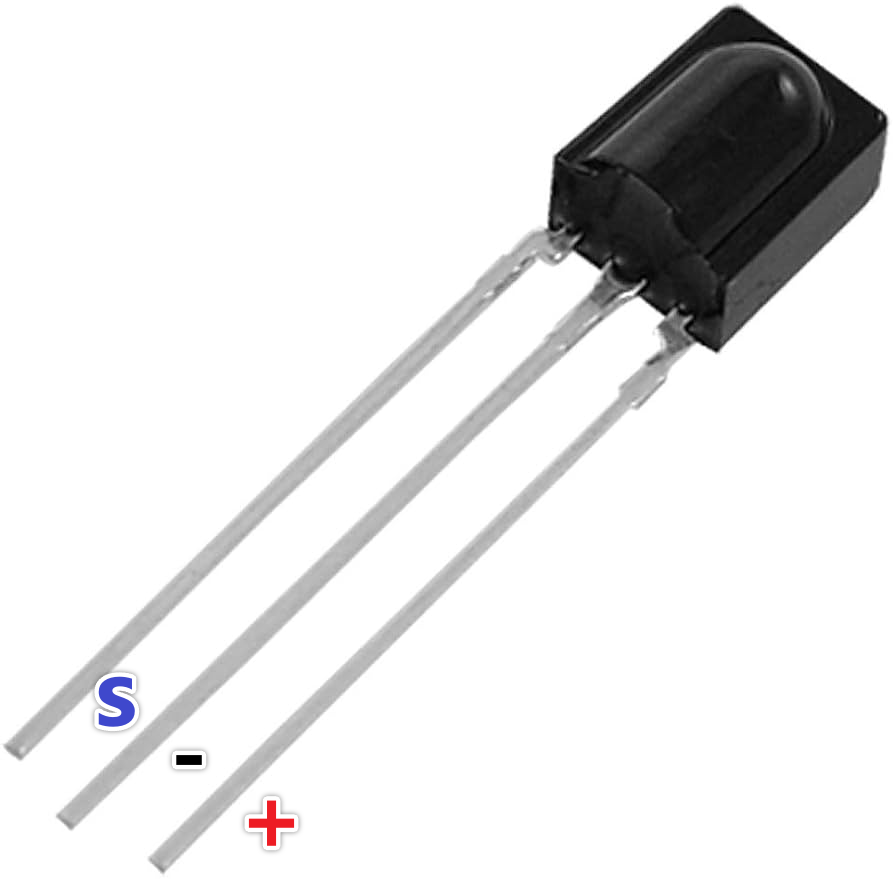

红外接收头

../_images/infrared-receiver_01.png

  • S：信号输出

  • +：VCC

  • -：GND

SL838是一款用于红外遥控系统的小型接收头。它包含高速高灵敏度光电二极管和前置放大器，并用环氧树脂封装形成红外滤光片。其主要优点是在干扰环境中也能保持可靠功能。

红外（IR）通信是一种流行、低成本、易于使用的无线通信技术。红外光的波长比可见光略长，因此人眼不可见——非常适合无线通信。红外通信的一种常见调制方案是38KHz调制。

  • 可用于遥控

  • 宽工作电压：2.7~5V

  • 内置PCM频率滤波器

  • 兼容TTL和CMOS

  • 抗干扰能力强

  • 符合RoHS标准

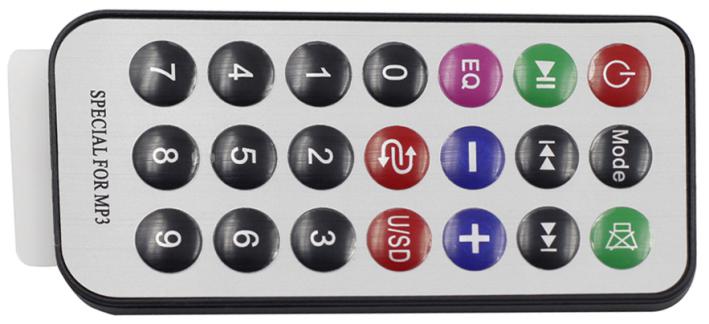

遥控器

../_images/infrared-receiver_02.jpeg

这是一款迷你型红外无线遥控器，具有21个功能按钮，发射距离可达8米，适用于在儿童房中操作各种设备。

  • 尺寸：85x39x6mm

  • 遥控距离：8-10m

  • 电池：3V纽扣型锂锰电池

  • 红外载波频率：38KHz

  • 表面贴片材料：0.125mm PET

  • 有效寿命：超过20,000次

示例
