键盘

概述

在本课中，您将学习使用键盘。键盘可应用于各种设备，包括手机、传真机、微波炉等。它常用于用户输入。

所需元件

本项目中，我们需要以下元件。

购买整套套件会更加方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从以下链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
杜邦线	BUY
矩阵键盘	BUY

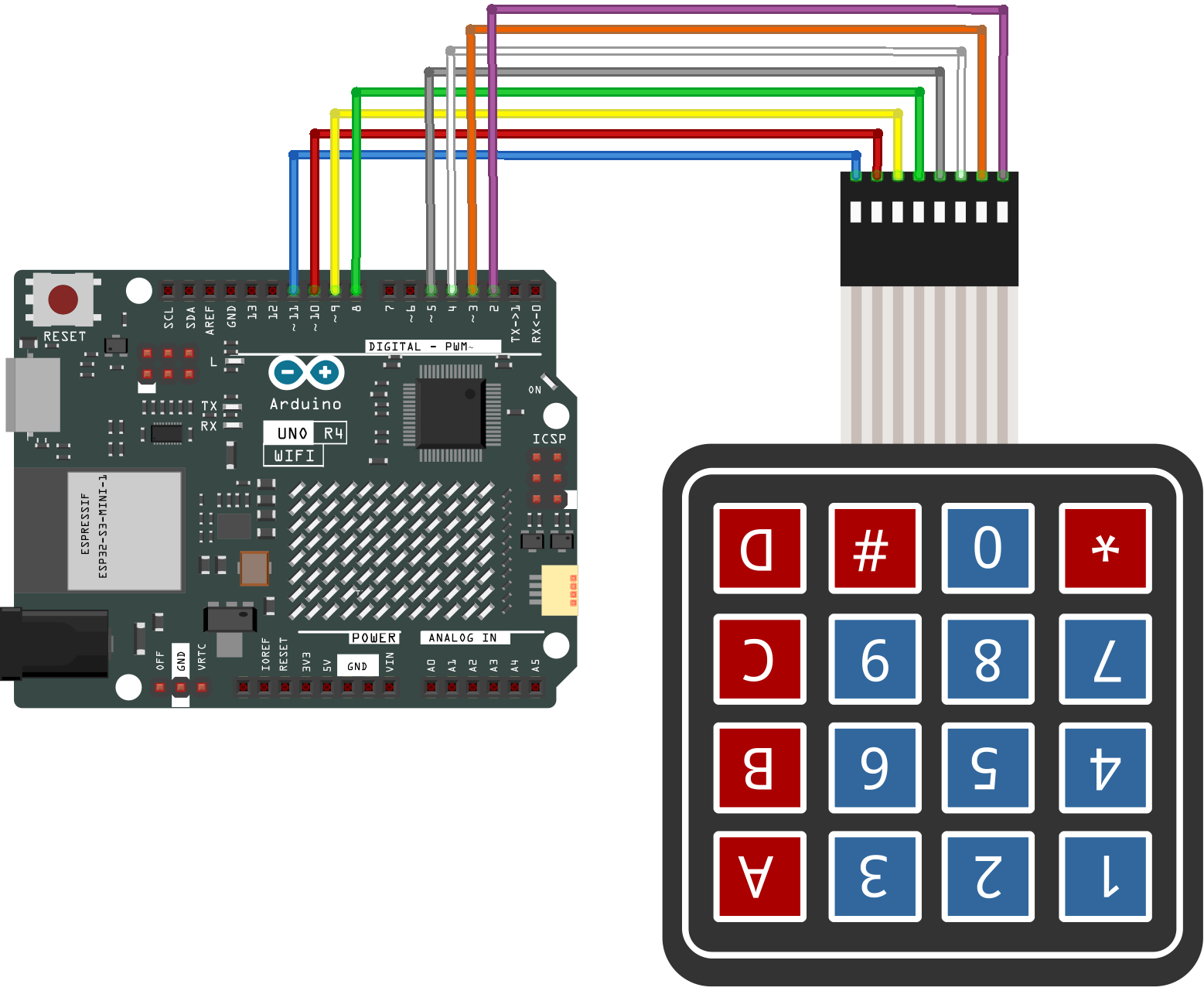

接线

原理图

代码

备注

您可以直接打开路径 elite-explorer-kit-main\basic_project\21-keypad 下的 21-keypad.ino 文件。
要安装库，请使用 Arduino 库管理器搜索 “Adafruit Keypad” 并安装。

将代码上传到 UNO 板后，在串口监视器中，您可以看到键盘上当前按下的键的值。

代码分析

包含库

首先包含 Adafruit_Keypad 库，这使我们能够轻松地与键盘交互。
```
#include "Adafruit_Keypad.h"
```
备注
- 要安装库，请使用 Arduino 库管理器搜索 “Adafruit Keypad” 并安装。

键盘配置

const byte ROWS = 4;
const byte COLS = 4;
char keys[ROWS][COLS] = {
  { '1', '2', '3', 'A' },
  { '4', '5', '6', 'B' },
  { '7', '8', '9', 'C' },
  { '*', '0', '#', 'D' }
};
byte rowPins[ROWS] = { 2, 3, 4, 5 };
byte colPins[COLS] = { 8, 9, 10, 11 };

ROWS 和 COLS 常量定义了键盘的尺寸。
keys 是一个二维数组，存储键盘上每个按钮的标签。
rowPins 和 colPins 是存储连接到键盘行和列的 Arduino 引脚的数组。

初始化键盘

创建一个名为 myKeypad 的 Adafruit_Keypad 实例并初始化它。

Adafruit_Keypad myKeypad = Adafruit_Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);

setup() 函数

初始化串口通信和自定义键盘。

void setup() {
  Serial.begin(9600);
  myKeypad.begin();
}

主循环

检查按键事件并在串口监视器中显示它们。

void loop() {
  myKeypad.tick();
  while (myKeypad.available()) {
    keypadEvent e = myKeypad.read();
    Serial.print((char)e.bit.KEY);
    if (e.bit.EVENT == KEY_JUST_PRESSED) Serial.println(" pressed");
    else if (e.bit.EVENT == KEY_JUST_RELEASED) Serial.println(" released");
  }
  delay(10);
}
