OLED

概述

在本课中，您将了解使用 SSD1306 驱动的 OLED 显示屏。OLED（有机发光二极管）显示屏广泛应用于各种电子设备，如智能手表、手机，甚至电视机。SSD1306 是一款单芯片 CMOS OLED/PLED 驱动器，带有控制器，适用于有机/聚合物发光二极管点阵图形显示系统。它通过有机材料制成的二极管（当电流通过时会发光）提供清晰锐利的视觉输出。

在提供的代码中，OLED 显示屏通过 I2C 协议与 Arduino 板连接。代码使用 Adafruit SSD1306 库来控制显示屏。该程序涵盖了各种功能，例如：

显示文本：在屏幕上打印 “Hello world!”。
反转文本：以反转颜色方案显示 “Hello world!”。
字体大小：以增大的字体大小显示 “Hello!”。
数字显示：显示数字 123456789。
ASCII 字符：显示一组 ASCII 字符。
滚动：文本在显示屏上水平滚动。
位图显示：在 OLED 屏幕上显示预定义的位图图像。

此 OLED 显示屏可用于多种应用，包括数字时钟、迷你游戏机、信息显示屏等。它为紧凑型便携设备提供用户界面的一种绝佳方式。

所需元件

本项目中，我们需要以下元件。

购买整套套件会更加方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从以下链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
杜邦线	BUY
OLED显示模块	BUY

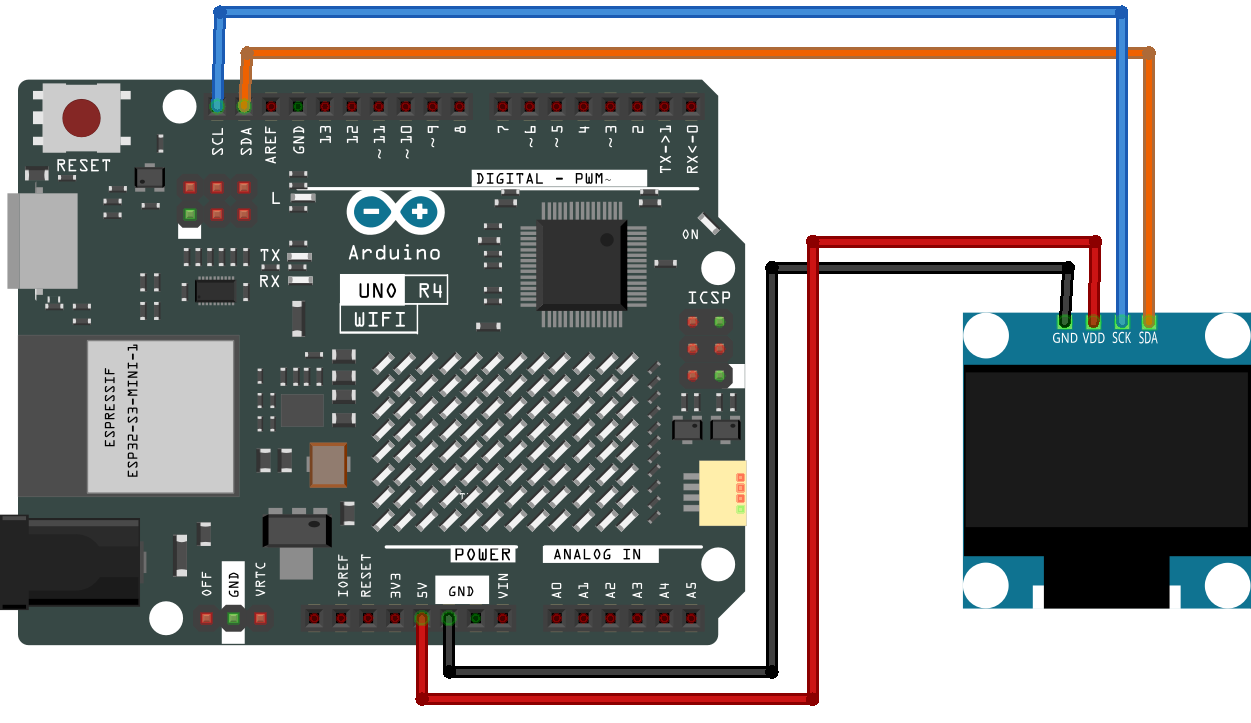

接线

原理图

代码

备注

您可以直接打开路径 elite-explorer-kit-main\basic_project\15-oled 下的 15-oled.ino 文件。
或者将以下代码复制到 Arduino IDE 中。

备注

要安装库，请使用 Arduino 库管理器搜索 “Adafruit SSD1306” ** 和 **”Adafruit GFX” 并安装。

代码分析

包含库和初始定义 ：包含与 OLED 接口所需的库。然后提供有关 OLED 尺寸和 I2C 地址的定义。
- Adafruit SSD1306 ：该库旨在帮助 SSD1306 OLED 显示屏的接口连接。它提供了初始化显示、控制设置和显示内容的方法。
- Adafruit GFX 库 ：这是一个核心图形库，用于在包括 OLED 在内的各种屏幕上显示文本、生成颜色、绘制形状等。
备注

要安装库，请使用 Arduino 库管理器搜索 “Adafruit SSD1306” ** 和 **”Adafruit GFX” 并安装。
```
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128  // OLED 显示宽度，以像素为单位
#define SCREEN_HEIGHT 64  // OLED 显示高度，以像素为单位

#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C
```
位图数据 ：用于在 OLED 屏幕上显示自定义图标的位图数据。这些数据以 OLED 可以解释的格式表示图像。

您可以使用名为 image2cpp 的在线工具将图像转换为数组。

PROGMEM 关键字表示该数组存储在 Arduino 微控制器的程序存储器中。将数据存储在程序存储器（PROGMEM）而不是 RAM 中，对于大量数据非常有用，否则这些数据会占用过多的 RAM 空间。
```
static const unsigned char PROGMEM sunfounderIcon[] = {...};
```

设置函数（初始化和显示） ： setup() 函数初始化 OLED 并显示一系列图案、文本和动画。

void setup() {
   ...  // 串口初始化和 OLED 对象初始化
   ...  // 显示各种文本、数字和动画
}
