RFID-RC522 模块

概述

在本课中，您将学习如何使用 RFID 模块。RFID 代表射频识别。其工作原理涉及读写器与标签之间的非接触式数据通信，以识别目标。RFID 的应用非常广泛，包括动物芯片、汽车防盗器、门禁控制、停车场控制、生产链自动化、物料管理等。

所需元件

本项目中，我们需要以下元件。

购买整套套件会更加方便，以下是链接：

名称

套件所含项目

链接

Elite Explorer 套件

300+

Elite Explorer Kit

您也可以从以下链接单独购买。

元件介绍

购买链接

Arduino Uno R4 WiFi

-

杜邦线

BUY

MFRC522模块

BUY

Fritzing 电路图

在本示例中，我们将 RFID 模块插入面包板。将 RFID 的 3.3V 连接到 3.3V，GND 连接到 GND，RST 连接到引脚 2，SDA 连接到引脚 6，SCK 连接到引脚 5，MOSI 连接到引脚 4，MISO 连接到引脚 3，IRQ 连接到引脚 7。

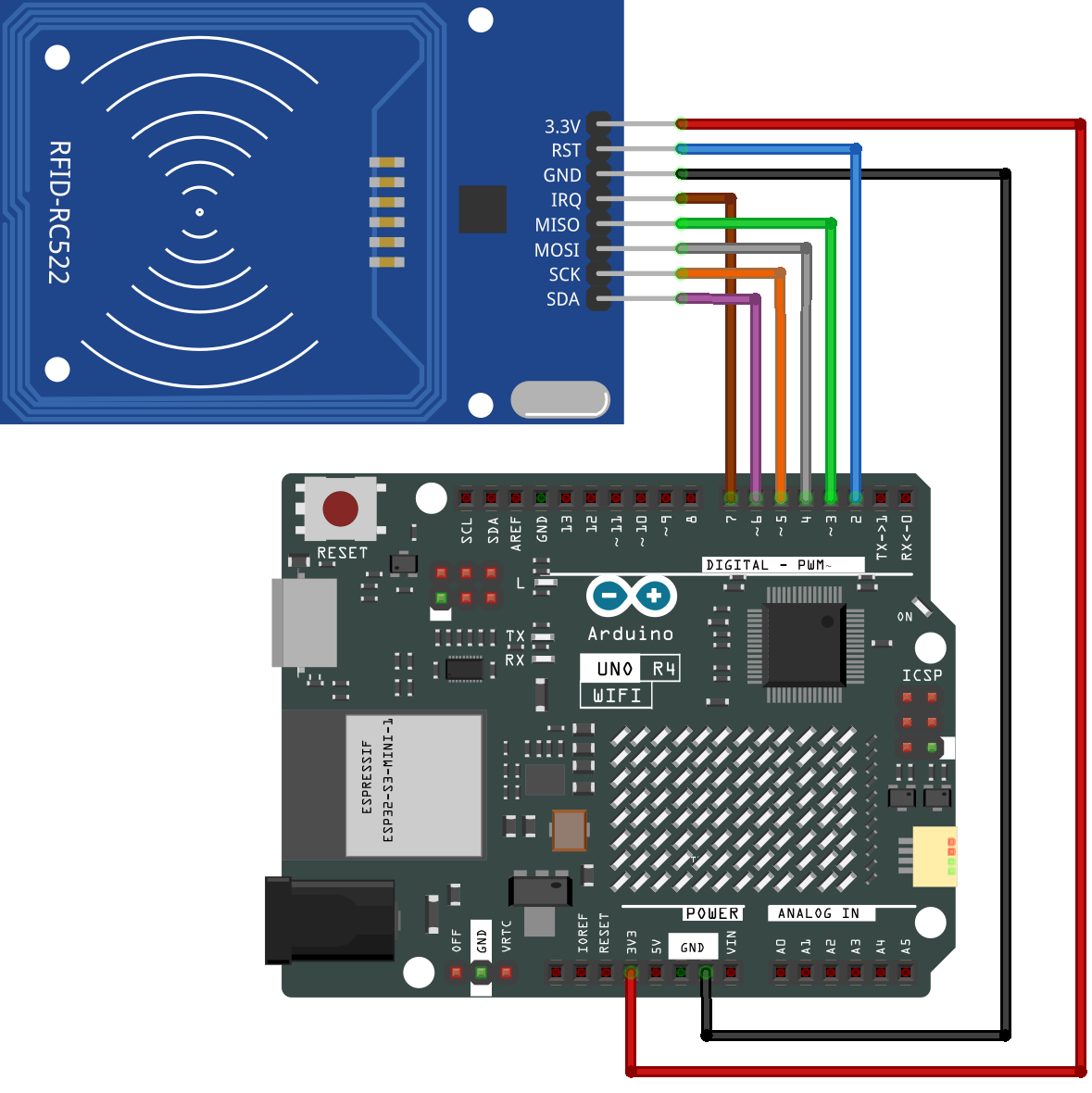

../_images/08-rfid_bb.png

原理图

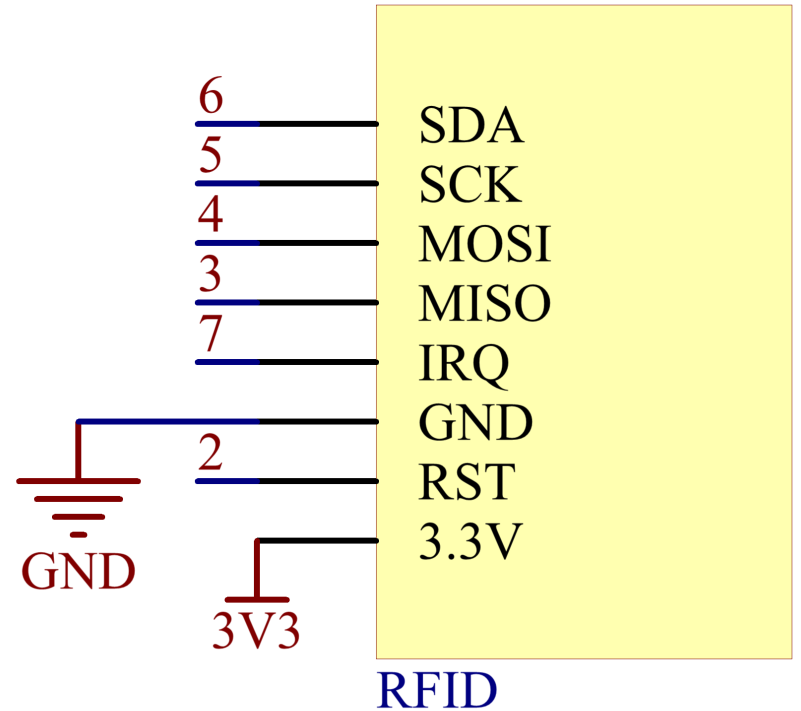

../_images/08_mfrc522_schematic.png

代码

备注

  • 您可以直接打开路径 elite-explorer-kit-main\basic_project\08-mfrc522 下的 08-mfrc522.ino 文件。

  • 这里使用 RFID1 库。该库可以在 elite-explorer-kit-main/library/ 目录中找到，或者您可以点击此处 RFID1.zip 下载。请参考 手动安装 了解如何安装。

将代码上传到 Uno 板后，您可以将 RFID 卡（密钥）靠近 RFID 读写器。模块将读取卡片信息，然后将其打印在串口监视器上。

代码分析

模块的功能包含在库 rfid1.h 中。

#include <rfid1.h>

库函数：

RFID1 rfid;

创建一个新的 rfid1 类实例，代表连接到 Arduino 的特定 RFID 模块。

void begin(IRQ_PIN,SCK_PIN,MOSI_PIN,MISO_PIN,SDA_PIN,RST_PIN)

引脚配置。

  • IRQ_PIN,SCK_PIN,MOSI_PIN,MISO_PIN：用于 SPI 通信的引脚。

  • SDA_PIN：同步数据适配器。

  • RST_PIN：用于复位的引脚。

void init()

初始化 RFID。

uchar request(uchar reqMode, uchar *TagType);

搜索卡片并读取卡片类型，该函数将返回 RFID 的当前读取状态，如果成功则返回 MI_OK。

  • reqMode：搜索方式。PICC_REQIDL 定义为 0x26 命令位（搜索天线区域内不在睡眠模式下的卡片）。

  • *TagType：用于存储卡片类型，其值为 4 字节（例如 0x0400）。

char * readCardType(uchar *TagType)

此函数将 *tagType 的四位十六进制数解码为具体的卡片类型并返回一个字符串。如果传入 0x0400，将返回 “MFOne-S50”。

uchar anticoll(uchar *serNum);

防冲突，读取卡片序列号。该函数将返回 RFID 的当前读取状态。如果成功则返回 MI_OK。

  • *serNum：用于存储卡片序列号，并返回 4 字节的卡片序列号。第 5 个字节为校验字节（例如，我的磁卡 ID 为 5AE4C955）。
