热敏电阻
概述
在本课中，您将学习如何使用热敏电阻。热敏电阻可用作仪器电路温度补偿的电子电路元件，应用于电流表、流量计、气体分析仪等设备中。它还可用于过热保护、无触点继电器、恒温、自动增益控制、电机启动、延时、彩电自动消磁、火灾报警和温度补偿等。
所需元件
本项目中，我们需要以下元件。
购买整套套件会更加方便，以下是链接：
名称 |
套件所含项目 |
链接 |
|---|---|---|
Elite Explorer 套件 |
300+ |
您也可以从以下链接单独购买。
元件介绍 |
购买链接 |
|---|---|
- |
|

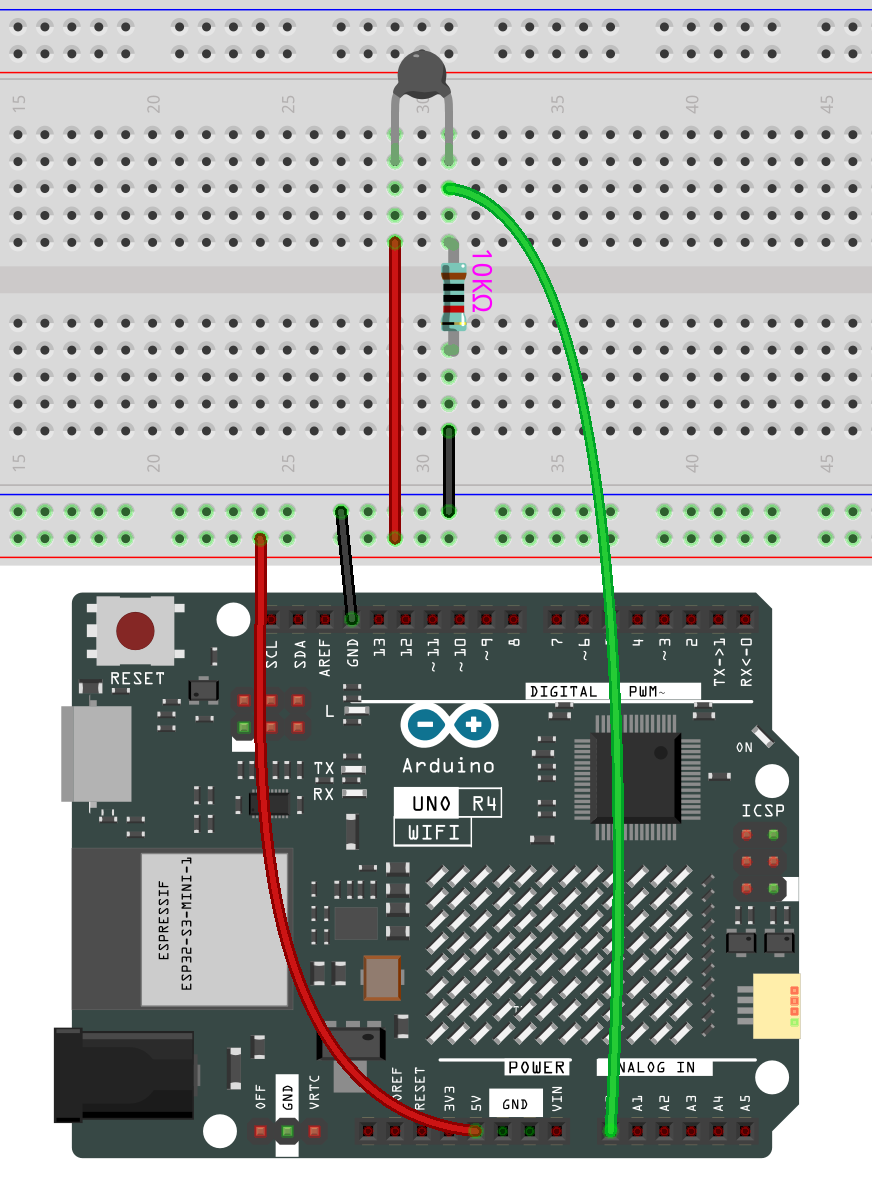

接线
在本示例中，我们使用模拟引脚A0获取热敏电阻的值。热敏电阻的一个引脚连接到5V，另一个引脚连接到A0。同时，另一个引脚在连接到GND之前串联一个10kΩ电阻。

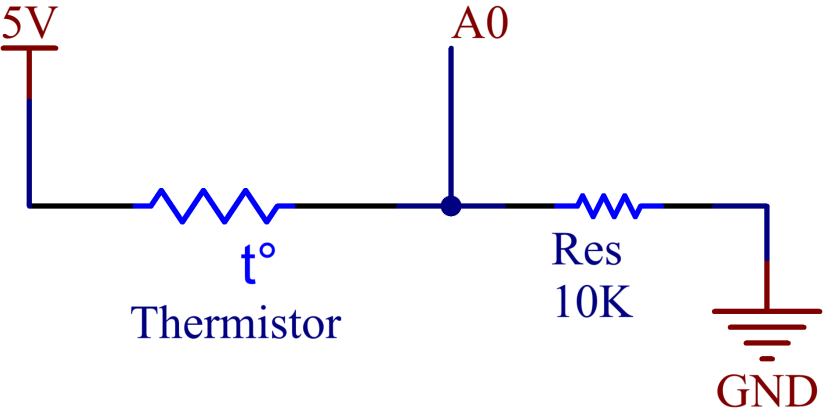

原理图
代码
备注
您可以直接打开路径
elite-explorer-kit-main\basic_project\02-thermistor下的02-thermistor.ino文件。或者将以下代码复制到 Arduino IDE 中。
将代码上传到 Uno R4 板后，您可以打开串口监视器查看当前温度。
开尔文温度使用公式 TK=1/(ln(RT/RN)/B+1/TN) 计算。该方程源自 Steinhart-Hart equation 并简化了计算。您还可以在 热敏电阻 的详细介绍页面上找到有关此公式的更多信息。
