RGB LED
概述
在本课中，我们将使用 PWM 控制 RGB LED 闪烁出各种颜色。当向 LED 的 R、G、B 引脚设置不同的 PWM 值时，其亮度会不同。当三种不同颜色混合时，我们可以看到 RGB LED 闪烁出不同的颜色。
所需元件
本项目中，我们需要以下元件。
购买整套套件会更加方便，以下是链接：
名称 |
套件所含项目 |
链接 |
|---|---|---|
Elite Explorer 套件 |
300+ |
您也可以从以下链接单独购买。
元件介绍 |
购买链接 |
|---|---|
- |
|
PWM
脉冲宽度调制（PWM）是一种用数字方式获得模拟结果的技术。数字控制用于产生方波，即在开和关之间切换的信号。通过改变信号开启时间与关闭时间的比例，这种开-关模式可以模拟在全开（5V）和关（0V）之间的电压。所谓的”开启时间”的持续时间称为脉冲宽度。要获得变化的模拟值，需要改变或调制该宽度。如果以足够快的速度重复这种开-关模式，对于某些设备（例如 LED），效果如下：信号是在 0 到 5V 之间的稳定电压，控制 LED 的亮度。（请参见 Arduino 官方网站上的 PWM 描述）。

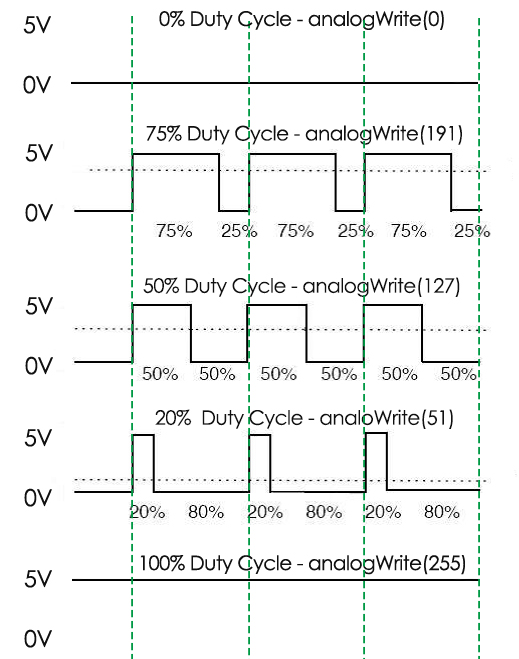

在下图中，绿线表示一个常规时间段。该持续时间或周期是 PWM 频率的倒数。换句话说，Arduino 的 PWM 频率约为 500Hz，因此绿线的间隔为 2 毫秒。
调用 analogWrite() 的范围是 0 - 255，例如 analogWrite(255) 请求 100% 占空比（始终开启），而 analogWrite(127) 是 50% 占空比（一半时间开启）。
您会发现 PWM 值越小，转换为电压后的值就越小，LED 也会相应变暗。因此，我们可以通过控制 PWM 值来控制 LED 的亮度。

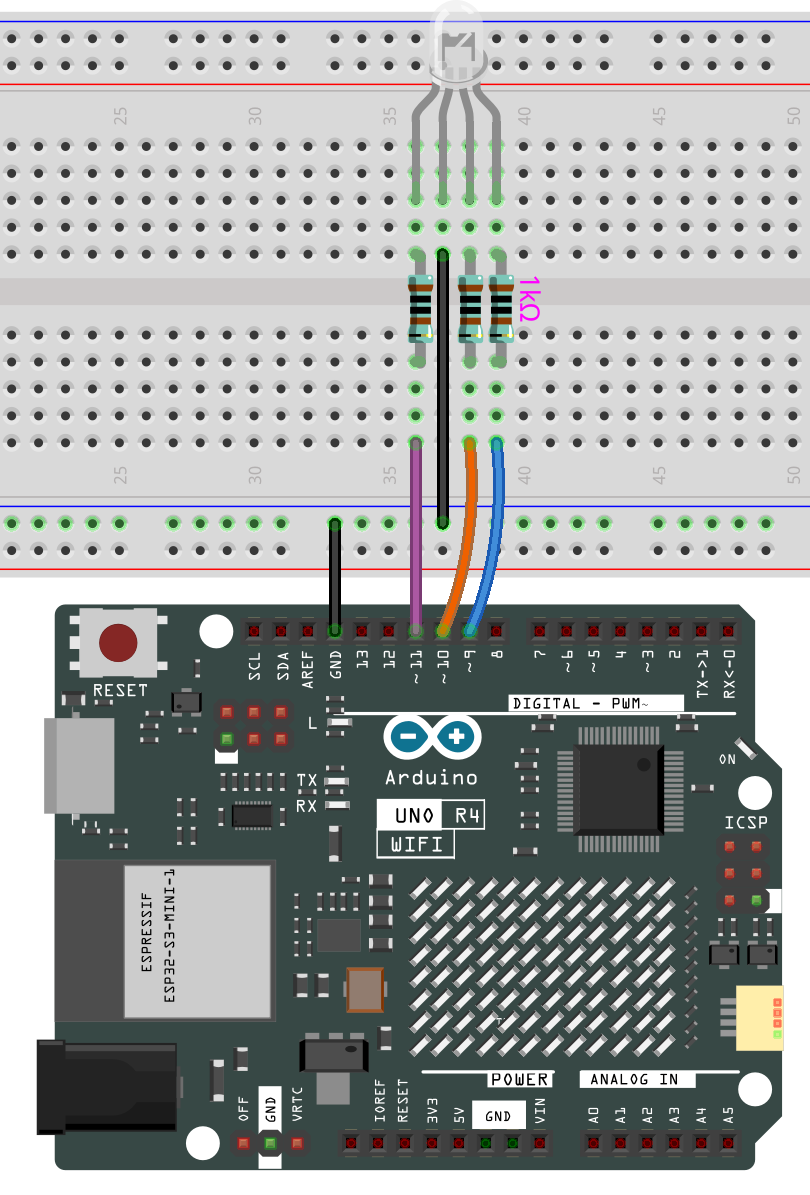

接线
原理图
代码
备注
您可以直接打开路径
elite-explorer-kit-main\basic_project\11-rgb_led下的11-rgb_led.ino文件。或者将以下代码复制到 Arduino IDE 中。
代码成功上传后，您将看到 RGB LED 先以红、绿、蓝循环闪烁，然后按红、橙、黄、绿、蓝、靛、紫的顺序闪烁。
代码分析
设置颜色
这里使用 color() 函数来设置 RGB LED 的颜色。代码中设置为闪烁 7 种不同颜色。
您可以使用计算机上的画图工具获取 RGB 值。
打开计算机上的画图工具，点击编辑颜色。
选择一种颜色，即可看到该颜色的 RGB 值。将它们填入代码中。
备注
由于硬件和环境因素，即使使用相同的 RGB 值，在计算机屏幕上和 RGB LED 上显示的颜色可能会有所不同。
void loop() // 不断重复运行 { // 基本颜色： color(255, 0, 0); // 将 RGB LED 设为红色 delay(1000); // 延迟 1 秒 color(0,255, 0); // 将 RGB LED 设为绿色 delay(1000); // 延迟 1 秒 color(0, 0, 255); // 将 RGB LED 设为蓝色 delay(1000); // 延迟 1 秒 // 混合颜色示例： color(255,0,252); // 将 RGB LED 设为红色 delay(1000); // 延迟 1 秒 color(237,109,0); // 将 RGB LED 设为橙色 delay(1000); // 延迟 1 秒 color(255,215,0); // 将 RGB LED 设为黄色 delay(1000); // 延迟 1 秒 ......
color() 函数
void color (int red, int green, int blue)
// 颜色生成函数
{
analogWrite(redPin, red);
analogWrite(greenPin, green);
analogWrite(bluePin, blue);
}
定义三个 unsigned char 变量 red、green 和 blue。将其值写入 redPin、greenPin 和 bluePin。例如，color(128,0,128) 将 128 写入 redPin，0 写入 greenPin，128 写入 bluePin。结果是 LED 闪烁紫色。
analogWrite() ：向引脚写入模拟值（PWM 波形）。它与模拟引脚无关，仅用于 PWM 引脚。在调用 analogWrite() 之前，无需调用 pinMode() 将引脚设置为输出。
