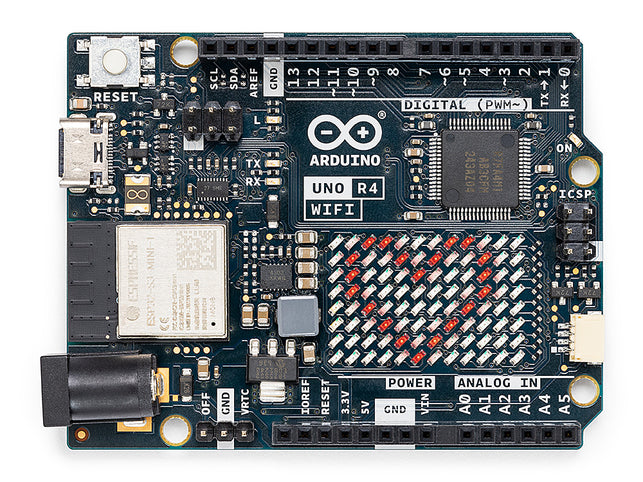

Arduino Uno R4 WiFi
概述
Arduino UNO R4 WiFi代表了物联网和无线创新的巅峰。它搭载了瑞萨RA4M1微控制器，并由ESP32-S3协处理器进一步增强，精心设计以满足现代创客不断变化的需求。无论您是Arduino世界的新手还是经验丰富的技术爱好者，UNO R4 WiFi都能确保卓越的性能，同时保持经典的板型和5V工作电压。
进一步深入Arduino领域，UNO R4 WiFi成为连接性、效率和创造力的象征。
以下是Arduino UNO R4 WiFi提供的功能：
与UNO生态系统的无缝集成： UNO R4 WiFi忠实于其传统，保证与标志性的UNO外形、引脚定义和5V工作电压兼容。得益于协调的设计和庞大的Arduino UNO生态系统，从以前版本过渡毫不费力。
增强的内存和处理能力： 进入更快计算和更复杂项目的领域。UNO R4 WiFi不仅拥有增强的内存，而且时钟速度是原来的三倍，确保您的项目顺畅高效地运行。
多样化的板载外设： 从12位DAC和CAN BUS到OP AMP和独特的SWD端口，UNO R4 WiFi配备了提升项目能力的功能。深入无限可能的领域，释放您的创造力。
最佳连接性： 凭借集成的Wi-Fi®和低功耗蓝牙，UNO R4 WiFi为物联网铺平了道路。无论是打造智能家居系统还是交互式仪表板，这块板都能满足您的需求。
交互式12x8 LED矩阵： 用动态动画或实时传感器数据可视化点亮您的项目，无需外部硬件。
先进的安全机制： 板子天生能够检测和防止潜在的危险操作，如除以零，确保无缝体验。此外，通过串口监视器提供详细反馈，您始终掌握情况。
用于快速原型制作的Qwiic连接器： 使用Qwiic连接器拓展您的项目范围。借助大量可用的I2C兼容模块，原型制作变得轻而易举。
与Arduino UNO R4 WiFi一起迈入制造的未来。无论您的目标是集成无线功能、探索广阔的物联网领域，还是仅仅升级现有设备，这款板都是您未来项目的最佳伙伴。
技术规格
板子 |
名称 |
Arduino® UNO R4 WiFi |
|---|---|---|
微控制器 |
Renesas RA4M1 (Arm® Cortex®-M4) |
|
USB |
USB-C® |
编程端口 |
引脚 |
数字I/O引脚 |
14 |
引脚 |
模拟输入引脚 |
6 |
DAC |
1 |
|
PWM引脚 |
6 |
|
通信 |
UART |
是, 1x |
I2C |
是, 1x |
|
SPI |
是, 1x |
|
CAN |
是, 1路CAN总线 |
|
电源 |
电路工作电压 |
5 V (ESP32-S3为3.3 V) |
输入电压 (VIN) |
6-24 V |
|
每个I/O引脚的直流电流 |
8 mA |
|
时钟速度 |
主核心 |
48 MHz |
ESP32-S3 |
最高 240 MHz |
|
存储器 |
RA4M1 |
256 kB Flash, 32 kB RAM |
ESP32-S3 |
384 kB ROM, 512 kB SRAM |
|
尺寸 |
宽度 |
68.85 mm |
长度 |
53.34 mm |
|

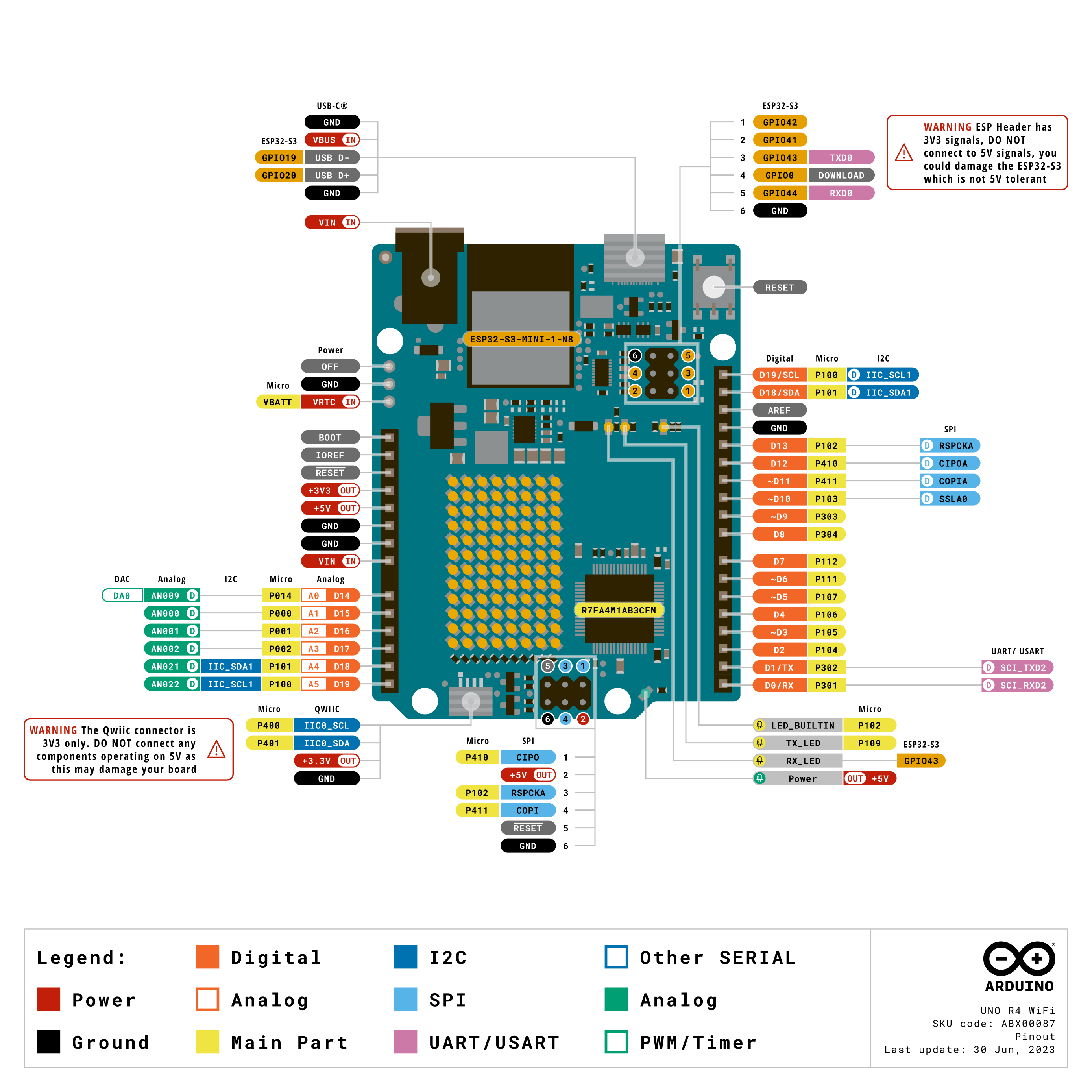

引脚定义
