7 段数码管

概述

7 段数码管是一种可以显示数字和字母的设备。它由七个并联的 LED 组成。通过将数码管上的引脚连接到电源并启用相关引脚，可以显示不同的字母/数字，从而点亮相应的 LED 段。在本课中，让我们学习如何在上面显示特定字符。

所需元件

本项目中，我们需要以下元件。

购买整套套件会更加方便，以下是链接：

名称	套件所含项目	链接
Elite Explorer 套件	300+	Elite Explorer Kit

您也可以从以下链接单独购买。

元件介绍	购买链接
Arduino Uno R4 WiFi	-
面包板	BUY
杜邦线	BUY
电阻	BUY
7段数码管	BUY

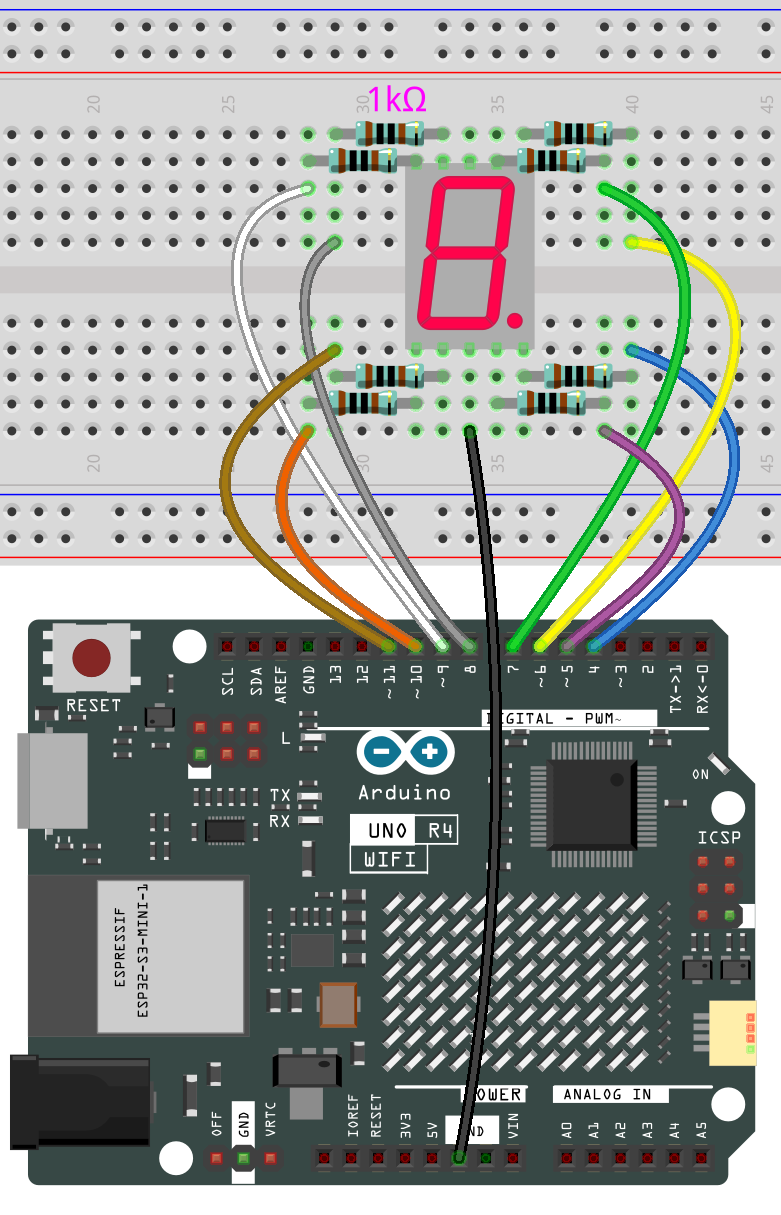

接线

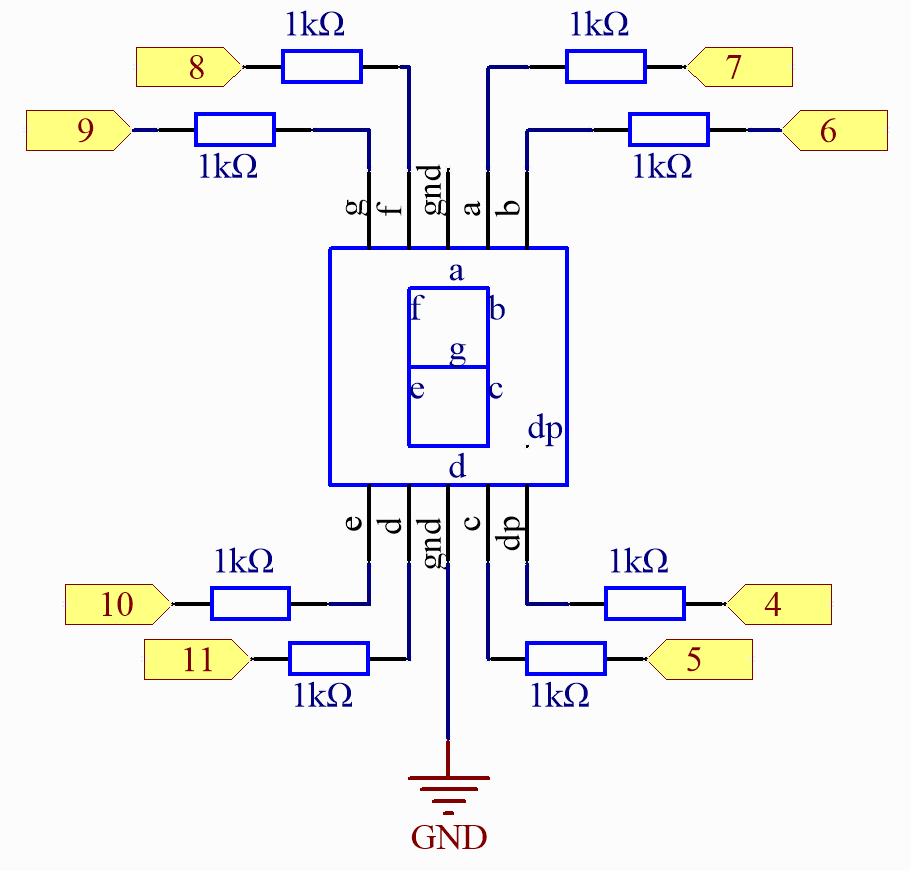

原理图

在本实验中，将 7 段数码管的 a-g 每个引脚分别连接一个 1000 欧姆限流电阻，然后连接到引脚 4-11。GND 连接到 GND。通过编程，我们可以将 pin4-11 中的一个或多个设置为高电平，以点亮相应的 LED 段。

../_images/13-7_segment_display_schematic.png

代码

备注

您可以直接打开路径 elite-explorer-kit-main\basic_project\13-7_segment 下的 13-7_segment.ino 文件。
或者将以下代码复制到 Arduino IDE 中。

代码分析

这个实验的代码可能有点长，但语法很简单。让我们来看一下。

在 loop() 中调用函数

digital_1(); //在 7 段数码管上显示 1

delay(1000); //等待一秒

digital_2(); //在 7 段数码管上显示 2

delay(1000); //等待一秒

digital_3(); //在 7 段数码管上显示 3

delay(1000); //等待一秒

digital_4(); //在 7 段数码管上显示 4

将这些函数调用到 loop() 中是为了让 7 段数码管显示 0-F。函数如下所示。以 digital_2() 为例：

digital_2() 的详细分析

void digital_2()  //在 7 段数码管上显示 2
{
  turnOffAllSegments();
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(d, HIGH);
}

首先，我们需要了解数字 2 是如何在 7 段数码管上显示的。它通过给 a、b、d、e 和 g 段通电来实现。在编程中，连接到这些段的引脚设置为高电平，而 c 和 f 设置为低电平。我们首先使用函数 turnOffAllSegments() 关闭所有段，然后点亮所需的段。

运行这部分后，7 段数码管将显示 2 ** 。同样，其他字符的显示方式相同。由于大写字母 B 和 D 在数码管上看起来与 **8 ** 和 **0 相同，因此改为显示小写字母。
