热敏电阻

../_images/thermistor.png

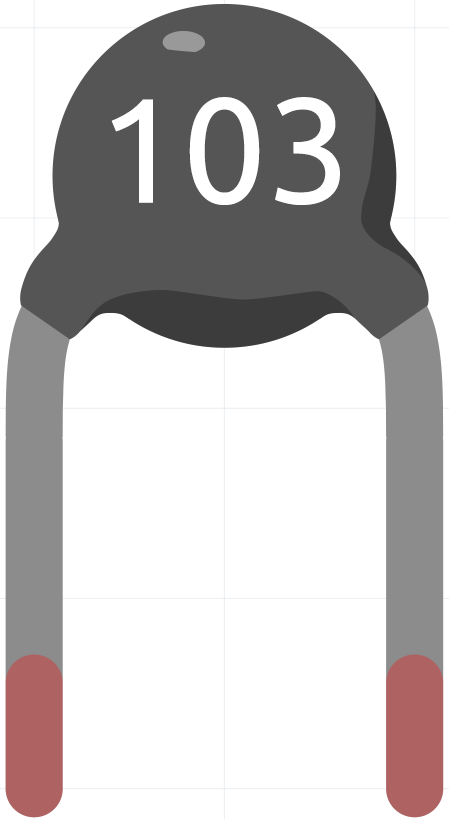

热敏电阻是一种电阻值强烈依赖于温度的电阻器，其依赖程度比标准电阻器更显著。这个词是热（thermal）和电阻（resistor）的组合。热敏电阻广泛用作浪涌电流限制器、温度传感器（通常为负温度系数或NTC型）、自恢复过流保护器和自调节加热元件（通常为正温度系数或PTC型）。

以下是热敏电阻的电子符号。

../_images/thermistor_symbol.png

热敏电阻有两种相反的基本类型：

  • 对于NTC热敏电阻，电阻随温度升高而减小，通常是由于热激发从价带跃迁到导带的导电电子增加所致。NTC通常用作温度传感器，或串联在电路中作为浪涌电流限制器。

  • 对于PTC热敏电阻，电阻随温度升高而增大，通常是由于热晶格扰动增加，尤其是杂质和缺陷引起的扰动。PTC热敏电阻通常串联在电路中，用作自恢复保险丝以防止过流情况。

本套件中使用的是NTC型热敏电阻。每个热敏电阻都有一个标称电阻值。这里为10k欧姆，这是在25摄氏度下测量的。

以下是电阻与温度之间的关系：

RT = RN * expB(1/TK – 1/TN)

  • RT 是温度为TK时NTC热敏电阻的电阻值。

  • RN 是NTC热敏电阻在额定温度TN下的电阻值。这里，RN的数值为10k。

  • TK 是开尔文温度，单位为K。这里，TK的数值为273.15 + 摄氏度。

  • TN 是额定开尔文温度；单位也是K。这里，TN的数值为273.15+25。

  • B（beta） 是NTC热敏电阻的材料常数，也称为热敏指数，数值为3950。

  • exp 是指数的缩写，底数e是自然数，约等于2.7。

转换公式TK=1/(ln(RT/RN)/B+1/TN)得到开尔文温度，减去273.15等于摄氏度。

这个关系是经验公式。仅当温度和电阻在有效范围内时才准确。
