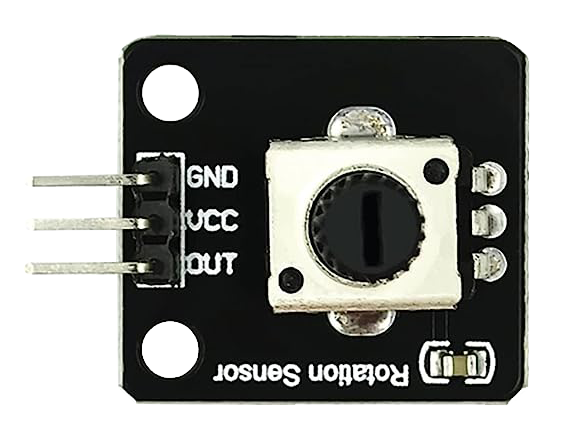

Modulo Potenziometro

../_images/13_potentiomete_module.png

Il modulo potenziometro è un componente elettronico che modifica la propria resistenza in base alla posizione della manopola rotante. Può essere utilizzato per diversi scopi, come la regolazione del volume di un altoparlante, la luminosità di un LED o la velocità di un motore.

Pinout

  • VCC: Ingresso di alimentazione positiva dal controllore principale.

  • GND: Collegamento a massa.

  • AO: Uscita analogica.

Principio di funzionamento

Il potenziometro è un componente resistivo a tre terminali, la cui resistenza può essere regolata secondo una variazione continua e prevedibile.

I potenziometri esistono in diverse forme, dimensioni e valori, ma condividono alcune caratteristiche comuni:

  • Hanno tre terminali (o punti di connessione).

  • Possiedono una manopola, una vite o un cursore che può essere spostato per variare la resistenza tra il terminale centrale e uno dei terminali esterni.

  • La resistenza tra il terminale centrale e uno dei due terminali esterni varia da 0 Ω al valore massimo del potenziometro, in base alla posizione della manopola o del cursore.

Ecco il simbolo del potenziometro nei circuiti elettronici:

../_images/13_potentiometer_symbol_2.png

Le funzioni del potenziometro in un circuito sono le seguenti:

  1. Funzione di partitore di tensione

    Il potenziometro può essere usato come un resistore regolabile in continuo. Regolando l’albero o il cursore, il contatto mobile scorre lungo il resistore, permettendo l’uscita di una tensione proporzionale a quella applicata e alla posizione del cursore.

  2. Funzione di reostato

    Quando utilizzato come reostato, si collegano il terminale centrale e uno dei terminali esterni. In questo modo è possibile ottenere una variazione continua della resistenza lungo la corsa del cursore.

  3. Funzione di regolatore di corrente

    In questo caso, il terminale del cursore deve essere utilizzato come uno dei terminali di uscita per controllare il flusso di corrente nel circuito.

Schema elettrico

../_images/13_potentiomete_module_schematic.png

Esempi
