4.1.13 Monitor Surriscaldamento
Nota
A seconda della versione del tuo kit, identifica se hai ADC0834 o MCP3008 e procedi con la sezione corrispondente.
Introduzione
Potresti voler realizzare un dispositivo di monitoraggio del surriscaldamento che si adatta a diverse situazioni, ad esempio in fabbrica, per attivare un allarme e spegnere automaticamente la macchina quando un circuito si surriscalda. In questo progetto, utilizzeremo un termistore, un joystick, un buzzer, un LED e un LCD per creare un dispositivo intelligente di monitoraggio della temperatura con soglia regolabile.
Componenti Necessari
In questo progetto, avremo bisogno dei seguenti componenti.
È sicuramente conveniente acquistare un kit completo, ecco il link:
Nome |
ELEMENTI IN QUESTO KIT |
LINK |
|---|---|---|
Kit Raphael |
337 |
Puoi anche acquistarli separatamente dai link sottostanti.
INTRODUZIONE AI COMPONENTI |
LINK PER L’ACQUISTO |
|---|---|
- |
|
- |
|
- |

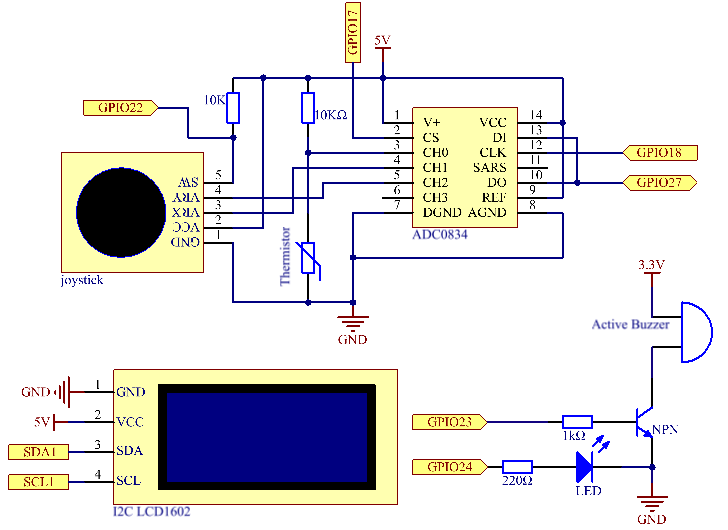

Schema Elettrico
T-Board Name |
physical |
wiringPi |
BCM |
GPIO17 |
Pin 11 |
0 |
17 |
GPIO18 |
Pin 12 |
1 |
18 |
GPIO27 |
Pin 13 |
2 |
27 |
GPIO22 |
Pin15 |
3 |
22 |
GPIO23 |
Pin16 |
4 |
23 |
GPIO24 |
Pin18 |
5 |
24 |
SDA1 |
Pin 3 |
||
SCL1 |
Pin 5 |
Procedure Sperimentali

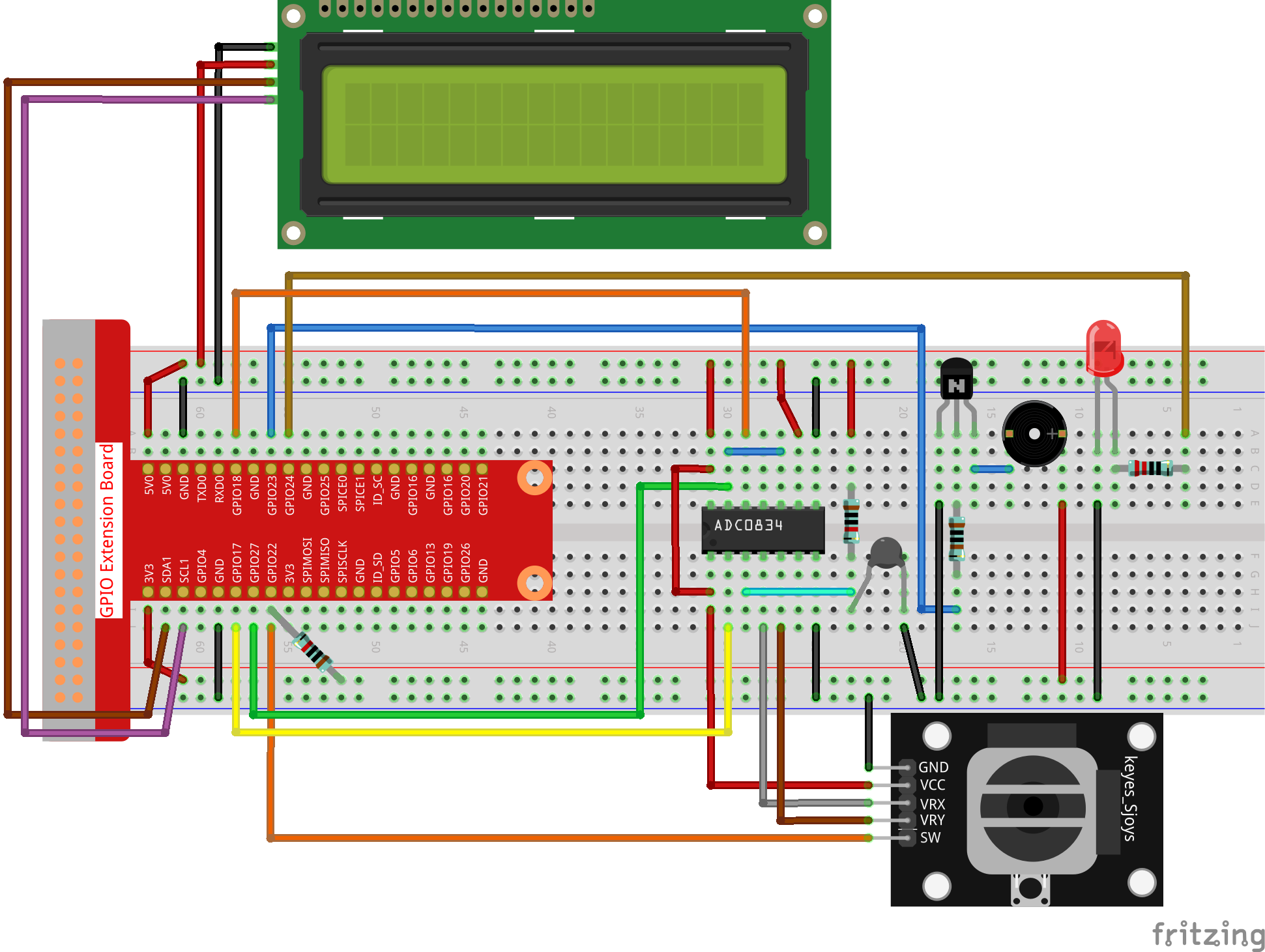

Passo 1: Costruisci il circuito.
Passo 2: Accedi alla cartella del codice.
cd ~/raphael-kit/python/
Passo 3: Esegui il file eseguibile.
sudo python3 4.1.13_OverheatMonitor.py
Durante l’esecuzione del codice, la temperatura corrente e la soglia di alta temperatura 40 vengono visualizzate su I2C LCD1602. Se la temperatura corrente supera la soglia, il buzzer e il LED si attivano per avvisarti.
Il Joystick viene utilizzato per regolare la soglia di alta temperatura. Muovendo il Joystick lungo l’asse X e Y puoi aumentare o diminuire la soglia di alta temperatura corrente. Premi nuovamente il Joystick per ripristinare la soglia al valore iniziale.
Nota
Se ricevi l’errore
FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', fai riferimento a Configurazione I²C per abilitare l’I2C.Se ricevi l’errore
ModuleNotFoundError: No module named 'smbus2', eseguisudo apt install python3-smbus2.Se compare l’errore
OSError: [Errno 121] Remote I/O error, significa che il modulo è cablato in modo errato o è danneggiato.Se il codice e il cablaggio sono corretti, ma l’LCD non mostra contenuti, puoi regolare il potenziometro sul retro per aumentare il contrasto.
Codice
Nota
Puoi Modificare/Resettare/Copiare/Eseguire/Fermare il codice qui sotto. Ma prima di farlo, devi accedere al percorso del codice sorgente come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.
#!/usr/bin/env python3
import LCD1602
import RPi.GPIO as GPIO
import ADC0834
import time
import math
Joy_BtnPin = 22
buzzPin = 23
ledPin = 24
upperTem = 40
def setup():
ADC0834.setup()
GPIO.setmode(GPIO.BCM)
GPIO.setup(ledPin, GPIO.OUT, initial=GPIO.LOW)
GPIO.setup(buzzPin, GPIO.OUT, initial=GPIO.LOW)
GPIO.setup(Joy_BtnPin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
LCD1602.init(0x27, 1)
def get_joystick_value():
x_val = ADC0834.getResult(1)
y_val = ADC0834.getResult(2)
if(x_val > 200):
return 1
elif(x_val < 50):
return -1
elif(y_val > 200):
return -10
elif(y_val < 50):
return 10
else:
return 0
def upper_tem_setting():
global upperTem
LCD1602.write(0, 0, 'Upper Adjust: ')
change = int(get_joystick_value())
upperTem = upperTem + change
strUpperTem = str(upperTem)
LCD1602.write(0, 1, strUpperTem)
LCD1602.write(len(strUpperTem),1, ' ')
time.sleep(0.1)
def temperature():
analogVal = ADC0834.getResult()
Vr = 5 * float(analogVal) / 255
Rt = 10000 * Vr / (5 - Vr)
temp = 1/(((math.log(Rt / 10000)) / 3950) + (1 / (273.15+25)))
Cel = temp - 273.15
Fah = Cel * 1.8 + 32
return round(Cel,2)
def monitoring_temp():
global upperTem
Cel=temperature()
LCD1602.write(0, 0, 'Temp: ')
LCD1602.write(0, 1, 'Upper: ')
LCD1602.write(6, 0, str(Cel))
LCD1602.write(7, 1, str(upperTem))
time.sleep(0.1)
if Cel >= upperTem:
GPIO.output(buzzPin, GPIO.HIGH)
GPIO.output(ledPin, GPIO.HIGH)
else:
GPIO.output(buzzPin, GPIO.LOW)
GPIO.output(ledPin, GPIO.LOW)
def loop():
lastState=1
stage=0
while True:
currentState=GPIO.input(Joy_BtnPin)
if currentState==1 and lastState ==0:
stage=(stage+1)%2
time.sleep(0.1)
LCD1602.clear()
lastState=currentState
if stage == 1:
upper_tem_setting()
else:
monitoring_temp()
def destroy():
LCD1602.clear()
ADC0834.destroy()
GPIO.cleanup()
if __name__ == '__main__': # Programma avviato da qui
try:
setup()
while True:
loop()
except KeyboardInterrupt: # Quando si preme 'Ctrl+C', viene eseguito destroy().
destroy()
Spiegazione del Codice
def get_joystick_value():
x_val = ADC0834.getResult(1)
y_val = ADC0834.getResult(2)
if(x_val > 200):
return 1
elif(x_val < 50):
return -1
elif(y_val > 200):
return -10
elif(y_val < 50):
return 10
else:
return 0
Questa funzione legge i valori di X e Y. Se X>200, restituisce 1; se X<50, restituisce -1; se Y>200, restituisce -10; e se Y<50, restituisce 10.
def upper_tem_setting():
global upperTem
LCD1602.write(0, 0, 'Upper Adjust: ')
change = int(get_joystick_value())
upperTem = upperTem + change
LCD1602.write(0, 1, str(upperTem))
LCD1602.write(len(strUpperTem),1, ' ')
time.sleep(0.1)
Questa funzione serve a regolare la soglia e a visualizzarla su I2C LCD1602.
def temperature():
analogVal = ADC0834.getResult()
Vr = 5 * float(analogVal) / 255
Rt = 10000 * Vr / (5 - Vr)
temp = 1/(((math.log(Rt / 10000)) / 3950) + (1 / (273.15+25)))
Cel = temp - 273.15
Fah = Cel * 1.8 + 32
return round(Cel,2)
Questa funzione legge il valore analogico del CH0 (termistore) di ADC0834 e lo converte in valore di temperatura.
def monitoring_temp():
global upperTem
Cel=temperature()
LCD1602.write(0, 0, 'Temp: ')
LCD1602.write(0, 1, 'Upper: ')
LCD1602.write(6, 0, str(Cel))
LCD1602.write(7, 1, str(upperTem))
time.sleep(0.1)
if Cel >= upperTem:
GPIO.output(buzzPin, GPIO.HIGH)
GPIO.output(ledPin, GPIO.HIGH)
else:
GPIO.output(buzzPin, GPIO.LOW)
GPIO.output(ledPin, GPIO.LOW)
Quando il codice viene eseguito, la temperatura corrente e la soglia di alta temperatura 40 sono visualizzate su I2C LCD1602. Se la temperatura corrente supera la soglia, il buzzer e il LED si attivano per avvisarti.
def loop():
lastState=1
stage=0
while True:
currentState=GPIO.input(Joy_BtnPin)
if currentState==1 and lastState ==0:
stage=(stage+1)%2
time.sleep(0.1)
LCD1602.clear()
lastState=currentState
if stage == 1:
upper_tem_setting()
else:
monitoring_temp()
La funzione main() contiene l’intero processo del programma come mostrato:
1) All’avvio del programma, il valore iniziale di stage è 0, e la temperatura corrente e la soglia di alta temperatura 40 sono visualizzate su I2C LCD1602. Se la temperatura corrente è superiore alla soglia, il buzzer e il LED si attivano per avvisarti.
2) Premi il joystick, e stage diventa 1 permettendoti di regolare la soglia di alta temperatura. Muovendo il joystick lungo l’asse X e Y puoi regolare (aumentare o diminuire) la soglia di alta temperatura corrente. Premi nuovamente il joystick per ripristinare la soglia al valore iniziale.

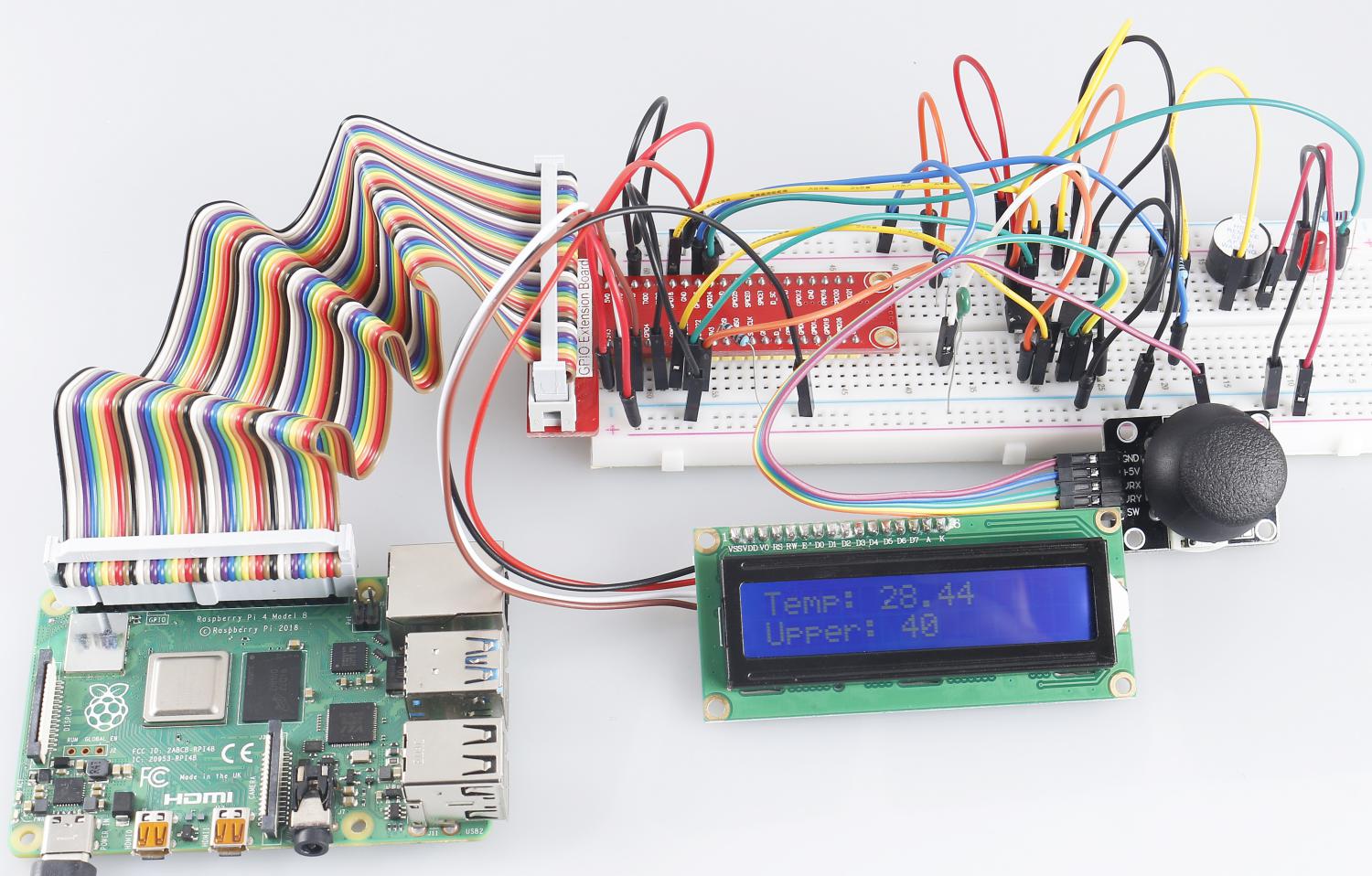

Phenomenon Picture
