LED

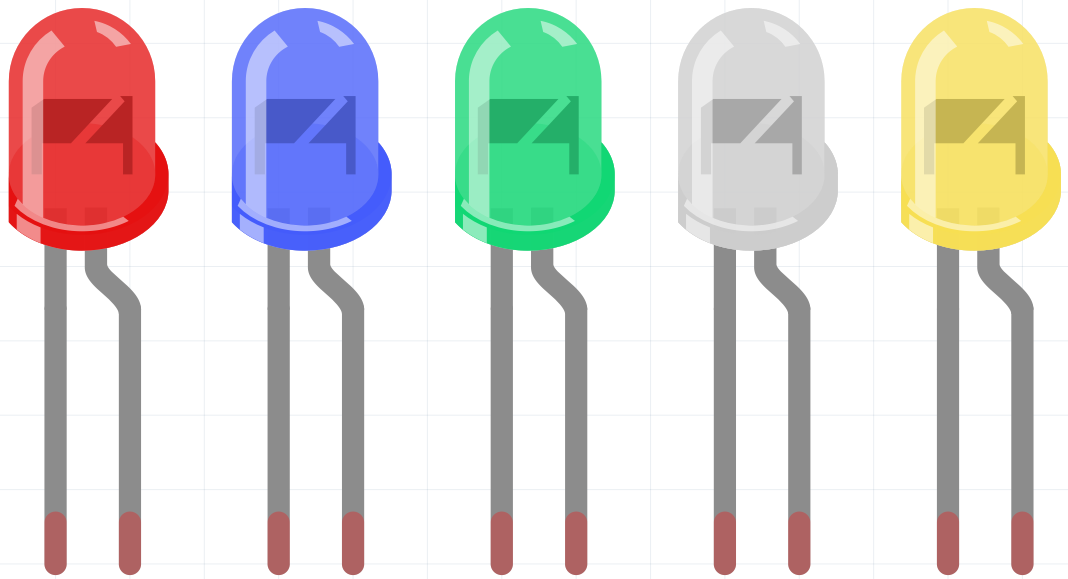

../../_images/LED.png

Il diodo emettitore di luce a semiconduttore è un tipo di componente che può convertire l’energia elettrica in energia luminosa tramite giunzioni PN. In base alla lunghezza d’onda, può essere categorizzato in diodo laser, diodo a emissione di infrarossi e diodo a emissione di luce visibile, comunemente noto come diodo a emissione di luce (LED).

Il diodo ha una conduttività unidirezionale, quindi la corrente fluirà come indicato dalla freccia nel simbolo del circuito. È possibile fornire energia positiva solo all’anodo e negativa al catodo. In questo modo, l’LED si accenderà.

../../_images/led_symbol.png

Un LED ha due pin. Quello più lungo è l’anodo, quello più corto è il catodo. Assicurati di non collegarli in modo inverso. C’è una caduta di tensione diretta fissa nell’LED, quindi non può essere collegato direttamente al circuito perché la tensione di alimentazione potrebbe superare questa caduta e causare la bruciatura dell’LED. La tensione diretta degli LED rossi, gialli e verdi è di 1,8 V, mentre quella degli LED bianchi è di 2,6 V. La maggior parte degli LED può sopportare una corrente massima di 20 mA, quindi è necessario collegare una resistenza limitatrice di corrente in serie.

La formula per calcolare il valore della resistenza è la seguente:

R = (Vsupply – VD)/I

R rappresenta il valore della resistenza limitatrice di corrente, Vsupply la tensione di alimentazione, VD la caduta di tensione e I la corrente di lavoro dell’LED.

Qui trovi una presentazione dettagliata sull’LED: LED - Wikipedia.
