Resistore
Il resistore è un elemento elettronico che può limitare la corrente in un ramo del circuito. Un resistore fisso è un tipo di resistore la cui resistenza non può essere modificata, mentre quella di un potenziometro o di un resistore variabile può essere regolata.
Ecco due simboli circuitali comunemente usati per rappresentare il resistore. Di solito, il valore della resistenza è indicato direttamente sul componente. Quindi, se vedi questi simboli in un circuito, rappresentano un resistore.
Ω è l’unità di resistenza e le unità più grandi includono KΩ, MΩ, ecc. La loro relazione può essere rappresentata così: 1 MΩ = 1000 KΩ, 1 KΩ = 1000 Ω. Di solito, il valore della resistenza è indicato sul resistore.
Quando si utilizza un resistore, è necessario conoscerne prima il valore di resistenza. Ecco due metodi: puoi osservare le bande colorate sul resistore oppure utilizzare un multimetro per misurare la resistenza. Si consiglia di usare il primo metodo, poiché è più conveniente e veloce.

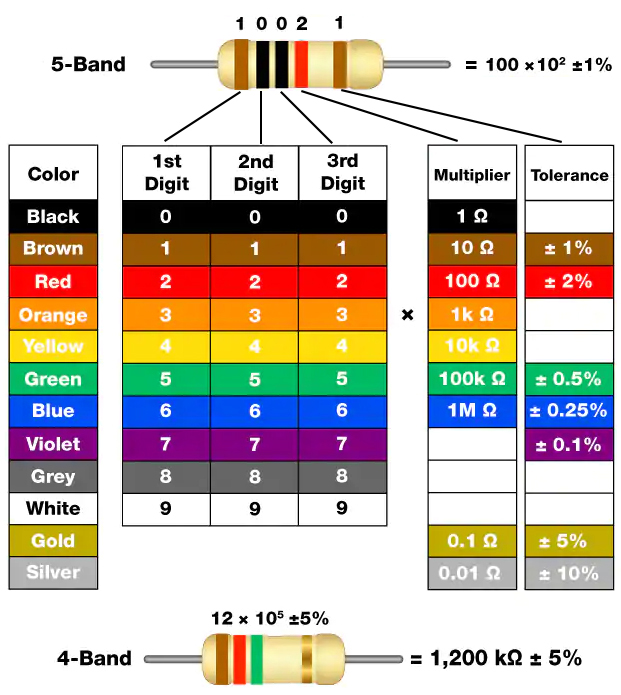

Come mostrato nella scheda, ogni colore rappresenta un numero.
Nero |
Marrone |
Rosso |
Arancione |
Giallo |
Verde |
Blu |
Viola |
Grigio |
Bianco |
Oro |
Argento |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0,1 |
0,01 |
I resistori a 4 e 5 bande sono i più usati e presentano rispettivamente 4 e 5 bande cromatiche.
Di solito, quando ricevi un resistore, potresti trovare difficile capire da quale estremità iniziare a leggere i colori. Il suggerimento è che il divario tra la quarta e la quinta banda sarà relativamente più grande.
Pertanto, puoi osservare lo spazio tra le due bande cromatiche a un’estremità del resistore; se è più ampio rispetto agli altri spazi tra le bande, allora puoi iniziare a leggere dal lato opposto.

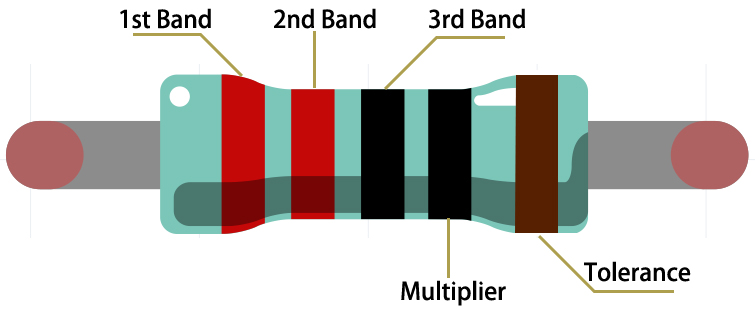

Vediamo come leggere il valore di resistenza di un resistore a 5 bande come mostrato di seguito.
Per questo resistore, il valore della resistenza dovrebbe essere letto da sinistra a destra. Il valore dovrebbe essere nel seguente formato: 1a Banda 2a Banda 3a Banda x 10^Moltiplicatore (Ω) e l’errore consentito è ±Tolleranza%. Quindi il valore di resistenza di questo resistore è 2(rosso) 2(rosso) 0(nero) x 10^0(nero) Ω = 220 Ω, e l’errore consentito è ± 1% (marrone).
Resistore |
Bande di Colore |
|---|---|
10Ω |
marrone nero nero argento marrone |
100Ω |
marrone nero nero nero marrone |
220Ω |
rosso rosso nero nero marrone |
330Ω |
arancione arancione nero nero marrone |
1kΩ |
marrone nero nero marrone marrone |
2kΩ |
rosso nero nero marrone marrone |
5.1kΩ |
verde marrone nero marrone marrone |
10kΩ |
marrone nero nero rosso marrone |
100kΩ |
marrone nero nero arancione marrone |
1MΩ |
marrone nero nero verde marrone |
Puoi saperne di più sui resistori su Wiki: Resistore - Wikipedia.
