ボタン

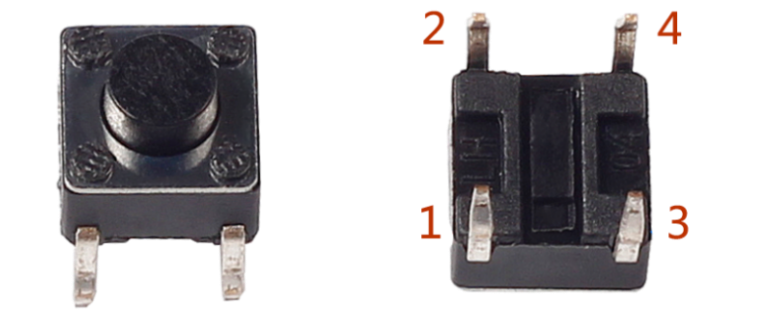

ボタンは、電子機器を制御するために使用される一般的なコンポーネントです。通常は、回路を接続または遮断するスイッチとして使用されます。ボタンにはさまざまなサイズや形状がありますが、ここで使用されているのは以下の写真に示す6mmミニボタンです。 ピン1はピン2に、ピン3はピン4に接続されています。したがって、ピン1とピン2のいずれかをピン3またはピン4に接続するだけで済みます。

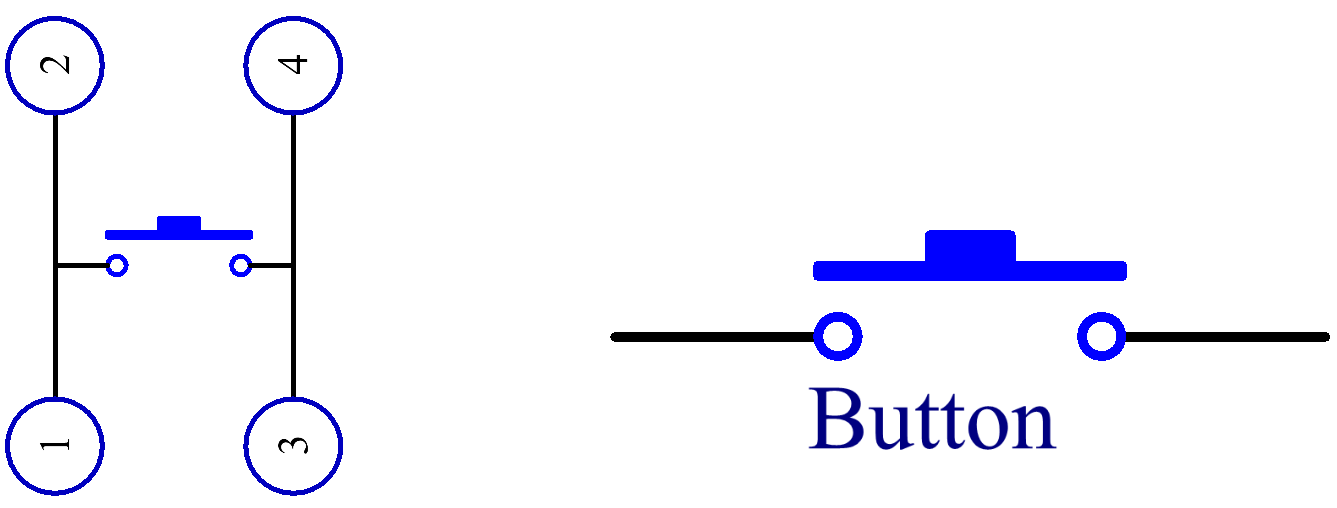

以下はボタンの内部構造です。下の右側にあるシンボルは、通常、回路内でボタンを表すために使用されます。
ピン1がピン2に、ピン3がピン4に接続されているため、ボタンが押されると、4つのピンが接続され、回路が閉じます。

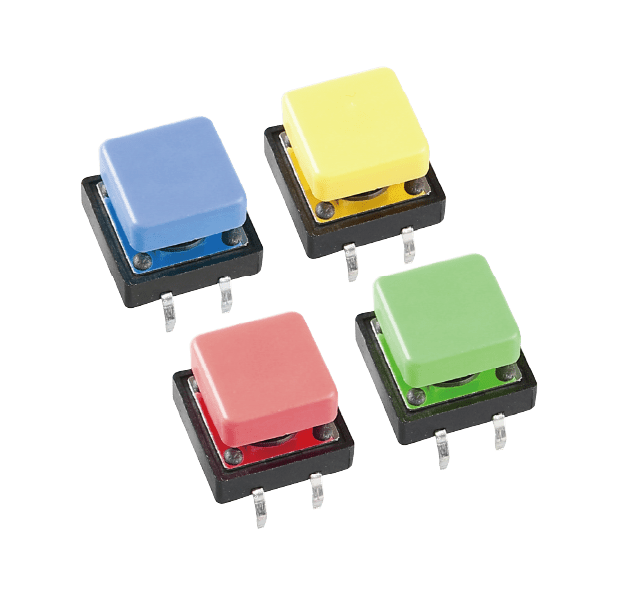

このキットには、2種類のボタンが提供されています。先に述べたものは小型のボタンで、大型のボタンもあります。原理は同じで、サイズだけが異なります。
