RGB LED

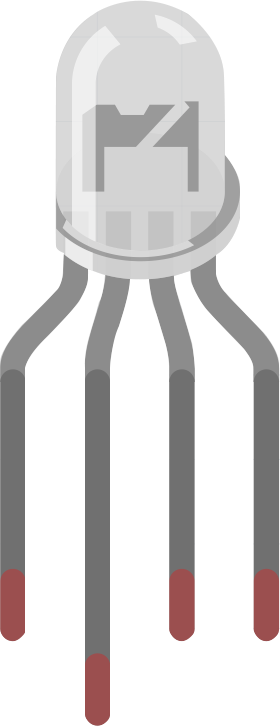

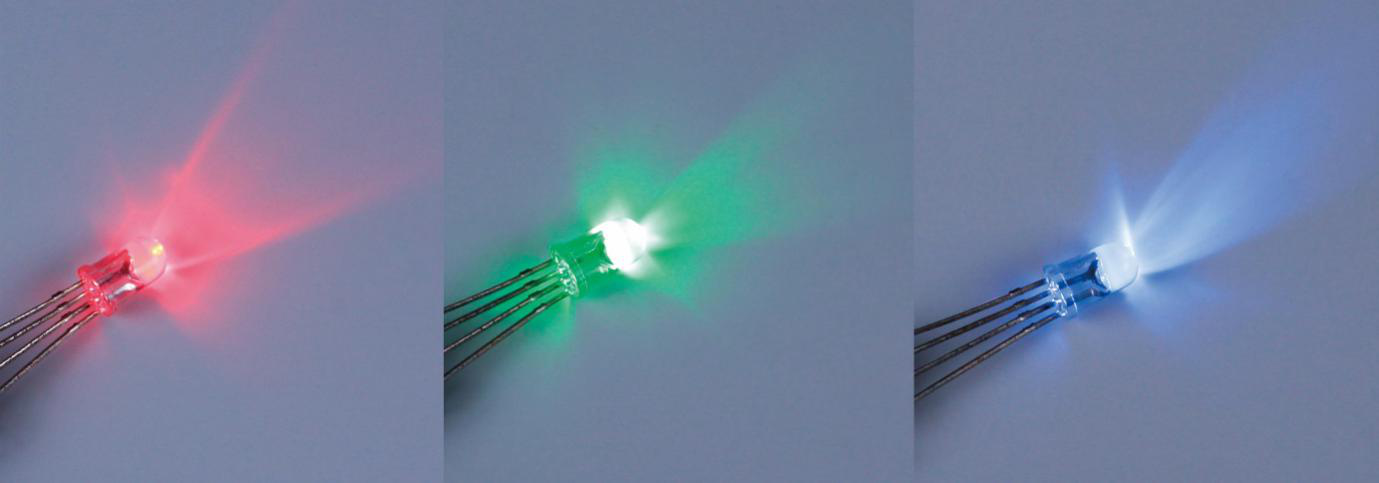

RGB LEDは、様々な色の光を放射します。RGB LEDは、赤、緑、青の3つのLEDを透明または半透明のプラスチックシェルに封入しています。3つのピンに入力される電圧を変化させてそれらを重ね合わせることで、統計によると16,777,216種類の異なる色を生成できます。
RGB LEDは、共通アノードと共通カソードに分類されます。このキットでは後者が使用されています。 共通カソード 、またはCCとは、3つのLEDのカソードを接続することを意味します。GNDに接続し、3つのピンを差し込むと、LEDは対応する色の光を放ちます。

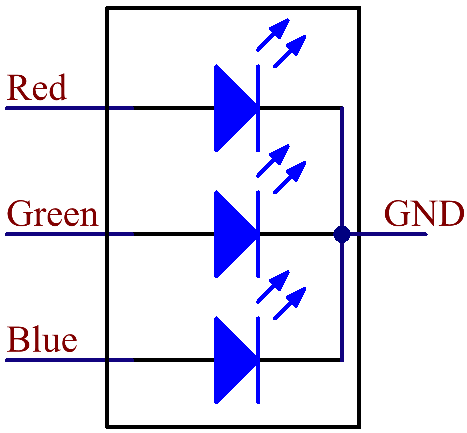

その回路記号は以下の図の通りです。

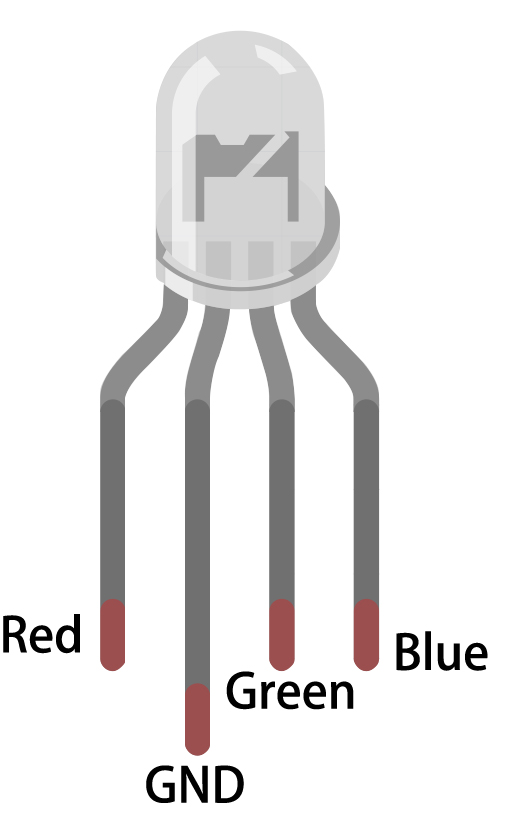

RGB LEDには4つのピンがあります：最も長いものがGNDです。残りのピンは赤、緑、青です。プラスチックシェルに触れると切り込みがあることがわかります。切り込みに最も近いピンが最初のピンで、赤としてマークされており、次にGND、緑、青の順です。
