リレー

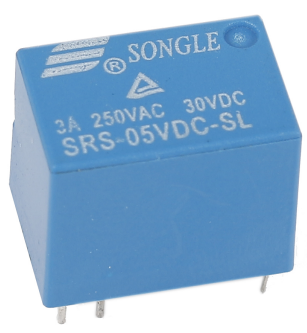

../_images/relay_pic.png

リレーは、入力信号に応じて2点以上の接点やデバイス間の接続を提供するために使用されるデバイスです。言い換えれば、リレーはコントローラーとデバイス間の隔離を提供します。デバイスはAC（交流電源）とDC（直流電源）の両方で動作することがありますが、DCで動作するマイクロコントローラーから信号を受け取るため、ギャップを埋めるためにリレーが必要になります。リレーは、小さな電気信号で大量の電流や電圧を制御する必要がある場合に非常に便利です。

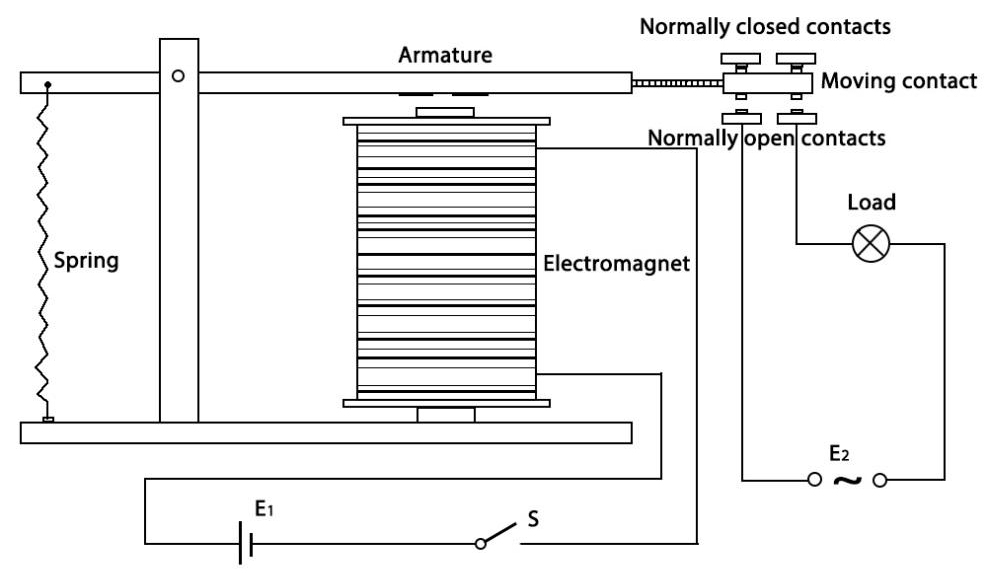

リレーには5つの部分があります：

../_images/relay142.jpeg

Electromagnet - 鉄製の芯に巻かれたコイルで構成されています。電気が通ると磁性を帯びるため、電磁石と呼ばれます。

Armature - 可動式の磁気ストリップをアーマチュアと言います。電流が流れると、コイルは励起され、通常開（N/O）または通常閉（N/C）の接点を作動または切断するために使用される磁場を生成します。そして、アーマチュアは直流（DC）と交流（AC）の両方で動かすことができます。

Spring - 電磁石のコイルに電流が流れない場合、スプリングはアーマチュアを引っ張り、回路が完了しないようにします。

contacts - 2つの接点があります：

  • 通常開 - リレーが作動すると接続され、非作動時は切断されます。

  • 通常閉 - リレーが作動すると切断され、非作動時は接続されます。

Molded frame - リレーはプラスチックで覆われて保護されています。

リレーの動作原理は単純です。リレーに電力が供給されると、制御コイルを通じて電流が流れ始め、その結果、電磁石が励起されます。すると、アーマチュアがコイルに引き寄せられ、動作接点が一緒に下がって通常開の接点と接続します。そのため、負荷のある回路が通電されます。回路を切断する場合も同様で、スプリングの力で動作接点が通常閉の接点に引き上げられます。このように、リレーのオンとオフの切り替えにより、負荷回路の状態を制御できます。
