DCモーター

../_images/motor.jpeg

これは3Vの直流モーターです。2つの端子にそれぞれ高レベルと低レベルを与えると、回転します。

  • 長さ: 25mm

  • 直径: 21mm

  • 軸の直径: 2mm

  • 軸の長さ: 8mm

  • 電圧: 3-6V

  • 電流: 0.35-0.4A

  • 3V時の速度: 19000 RPM（毎分回転数）

  • 重量: 約14g（1台あたり）

直流（DC）モーターは、電気エネルギーを機械エネルギーに変換する連続的なアクチュエータです。DCモーターは、連続的な角回転を生成することで、回転ポンプ、ファン、コンプレッサー、インペラー、その他の装置を動作させます。

DCモーターは、モーターの固定部分である stator と、モーターの内部部分である rotor （またはDCモーターの armature ）の2つの部分で構成されており、運動を生み出すために回転します。 運動を生成する鍵は、永久磁石の磁場内にアーマチュアを配置することです（磁場は北極から南極にまで及びます）。磁場と移動する荷電粒子（電流を運ぶワイヤーが磁場を生成します）の相互作用により、アーマチュアを回転させるトルクが発生します。

../_images/motor_sche.png

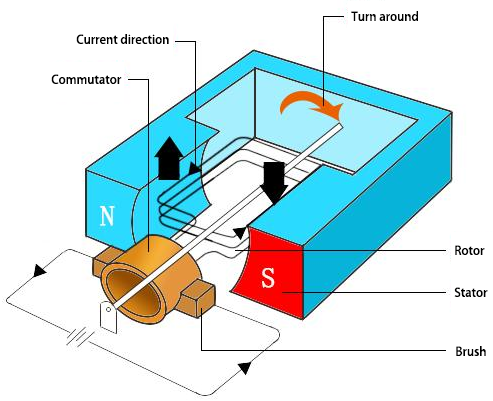

電流はバッテリーの正極から回路を通って銅製のブラシ、コミュテータ、そしてアーマチュアに流れます。 しかし、コミュテータには2つのギャップがあるため、この流れは完全な回転の途中で逆転します。 この連続した逆転は、実質的にバッテリーからのDC電力をACに変換し、アーマチュアが回転を維持するために正しい時期に正しい方向のトルクを経験することを可能にします。
