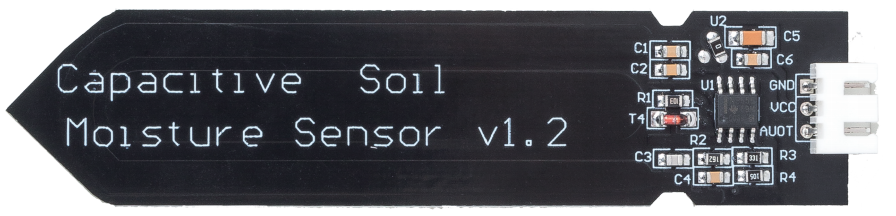

土壌湿度モジュール
GND: グラウンド
VCC: 電源、3.3v〜5V
AOUT: 土壌の湿度値を出力し、土壌が濡れているほど値が小さくなります。
この静電容量式土壌湿度センサーは、市場に出回っているほとんどの抵抗式センサーと異なり、静電容量誘導の原理を使用して土壌の湿度を検出します。これにより、抵抗式センサーが腐食に非常に敏感であるという問題を回避し、その作業寿命を大幅に延ばします。
腐食に強い材料で作られており、優れた耐用年数を持っています。植物の周りの土壌に挿入し、リアルタイムの土壌湿度データを監視します。このモジュールには、3.3〜5.5Vの電圧範囲で動作するためのオンボード電圧レギュレータが含まれています。3.3Vおよび5Vの低電圧マイクロコントローラに最適です。
静電容量式土壌湿度センサのハードウェア回路図は以下の通りです。
固定周波数オシレータがあり、555タイマーICで構築されています。生成された正方形波は、コンデンサのようなセンサーに供給されます。ただし、正方形波信号に対して、コンデンサーには特定のリアクタンス、あるいは議論のために、純オーム抵抗器（ピン3の10k抵抗器）と共に電圧分割器を形成する抵抗器があります。
土壌の湿度が高いほど、センサーの静電容量が高くなります。結果として、正方形波はより少ないリアクタンスを持ち、信号線上の電圧が減少し、マイクロコントローラーを介してアナログ入力の値が小さくなります。
仕様
動作電圧: 3.3 ~ 5.5 VDC
出力電圧: 0 ~ 3.0VDC
動作電流: 5mA
インターフェース: PH2.0-3P
寸法: 3.86 x 0.905 インチ (長さ x 幅)
重量: 15g
