キーパッド

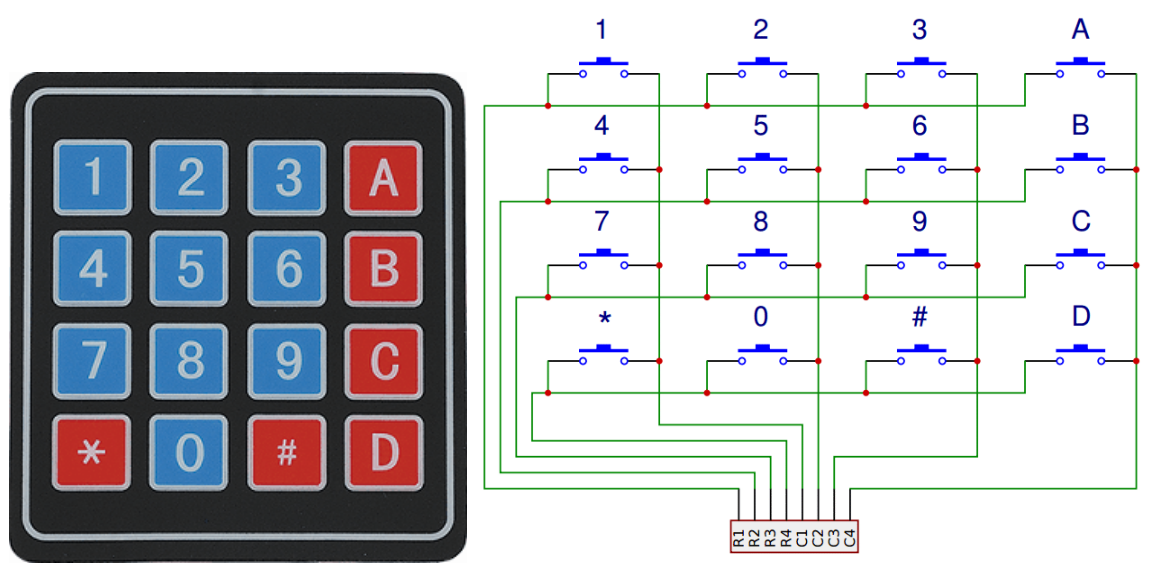

キーパッドは、12または16のOFF-(ON)ボタンの長方形の配列です。 その接点は、リボンケーブルでの接続やプリント基板への挿入に適したヘッダーを介してアクセスされます。 一部のキーパッドでは、各ボタンがヘッダーの別々の接点と接続し、すべてのボタンが共通のグラウンドを共有しています。

../_images/keypad314.png

より一般的には、ボタンは行列エンコードされており、それぞれが行列内の独特な導体のペアを架け橋としています。 この構成は、マイクロコントローラーによるポーリングに適しており、4つの水平線に順番に出力パルスを送るようにプログラムすることができます。 各パルス中に、残りの4つの垂直線を順にチェックし、どの線が、もしあれば、信号を搬送しているかを判断します。 信号が存在しない場合にマイクロコントローラーの入力が予測不可能に振る舞うことを防ぐために、入力線にプルアップまたはプルダウン抵抗を追加する必要があります。
