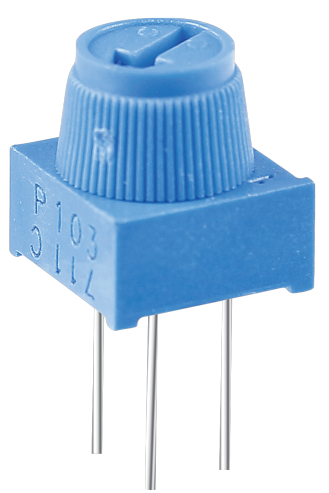

ポテンショメーター

../_images/potentiometer.png

ポテンショメーターは、3つの端子を持つ可変抵抗器で、一定の規則に従って抵抗値を調整できます。

ポテンショメーターは形状、サイズ、値が様々ですが、以下の共通点があります：

  • 3つの端子（または接続点）があります。

  • ノブ、ネジ、またはスライダーがあり、それを動かして中央の端子と外側の端子の間の抵抗を変えられます。

  • ノブ、ネジ、またはスライダーを動かすと、中央の端子と外側の端子の間の抵抗は0Ωからポテンショメーターの最大抵抗まで変化します。

こちらはポテンショメーターの回路記号です。

../_images/potentiometer_symbol.png

回路内のポテンショメーターの機能は以下の通りです：

  1. 電圧分割器として

    ポテンショメーターは連続的に調整可能な抵抗器です。ポテンショメーターの軸またはスライドハンドルを調整すると、可動接触点が抵抗体上をスライドします。この時、ポテンショメーターに適用された電圧と可動アームが回転した角度または移動した距離に応じて、電圧が出力されます。

  2. レオスタットとして

    ポテンショメーターをレオスタットとして使用する場合、中央のピンと他の2つのピンのうちの1つを回路に接続します。これにより、可動接触点の移動範囲内で滑らかで連続的に変化する抵抗値を得ることができます。

  3. 電流コントローラーとして

    ポテンショメーターが電流コントローラーとして機能する場合、スライド接触端子は出力端子の1つとして接続する必要があります。

ポテンショメーターについてもっと知りたい場合は、こちらを参照してください：Potentiometer - Wikipedia。
